تعليمات تركيب اقتران التروس

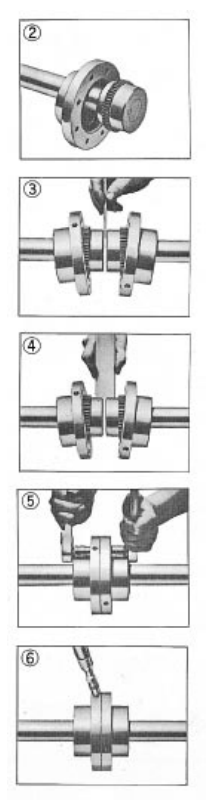

1. تركيب الأكمام والأختام والمحاور ذات الحواف

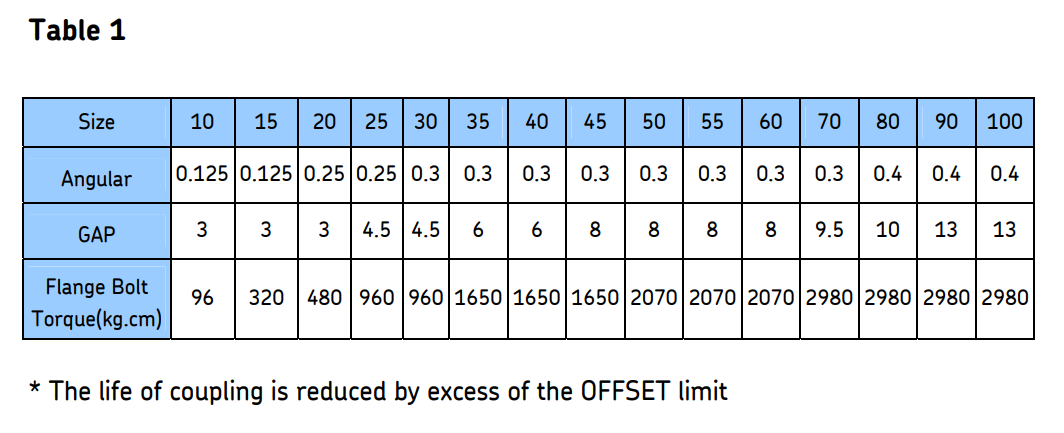

تنظيف جميع الأجزاء. دهن أسنان التروس المتوجة والحلقة الدائرية. ضع الحلقة O على الأعمدة. ضع الأكمام ذات الحواف مع حلقات مانعة للتسرب على الأعمدة، ثم قم بتركيب المحاور على الأعمدة الخاصة بها. ختم المفاتيح لمنع التسرب. أدخل البراغي وأحكم ربطها. ضع الجهاز في محاذاة تقريبية مع فجوة المحور كما في الجدول 1.

2. الفجوة والمحاذاة الزاوية

استخدم شريط فاصل يساوي سمك الفجوة المحددة في الجدول 1. أدخل الشريط بنفس العمق على فترات 90 درجة وقم بقياس الخلوص بين الشريط ووجه المحور باستخدام أجهزة الاستشعار.

3. محاذاة الأوفست

قم بمحاذاة العمود مع شريط مستقيم، مع التحقق كل 90 درجة، بالرجوع إلى الجدول 1. تحقق باستخدام أجهزة الاستشعار. تأكد باستخدام مقياس الاتصال الهاتفي بحيث لا يتجاوز حد الإزاحة.

4. تجميع اقتران

أدخل الحشية بين الشفاه واربط البراغي، مع وضع فتحة التشحيم عند 90 درجة. قم بربط أدوات التثبيت إلى عزم الدوران المحدد في الجدول 1.

5. حجم كبير (أكثر من 70)

تثبيت اقتران كما هو مذكور أعلاه. قم بإزالة جميع سدادات التشحيم ثم ضع الشحم الموصى به في الوصلة حتى يتدفق الفائض عبر فتحة التشحيم المفتوحة، ثم قم بتوصيله. املأ الشحم حتى يفيض عند الفتحة المقابلة المفتوحة.
