فهم وصلات التروس في نقل الطاقة الثقيلة

تعتبر أدوات توصيل التروس عبارة عن موصلات ميكانيكية مستخدمة على نطاق واسع مصممة لنقل عزم الدوران العالي بين الأعمدة الدوارة غير المتوافقة تمامًا. من خلال الاستفادة من الارتباط بين أسنان التروس الخارجية على المحاور وأسنان التروس الداخلية داخل الأكمام، تحقق أدوات توصيل التروس نقلًا ثابتًا لعزم الدوران مع السماح بالحركة المتحكم فيها بين الأعمدة. هذا المبدأ الهيكلي يجعلها مناسبة للبيئات الصناعية حيث يكون تقلب الحمل وانحراف العمود وتفاوتات التثبيت أمرًا شائعًا.

بالمقارنة مع أدوات التوصيل المرنة أو ذات الأساس المطاطي، تركز أدوات التوصيل الترسية على القوة الميكانيكية والصلابة الالتوائية. يدعم هيكلها المدمج كثافة الطاقة العالية، والتي غالبًا ما تكون مطلوبة في المعدات المعدنية، والناقلات الثقيلة، ومطاحن الدرفلة، والمضخات كبيرة الحجم.

مبدأ العمل لوصلات التروس

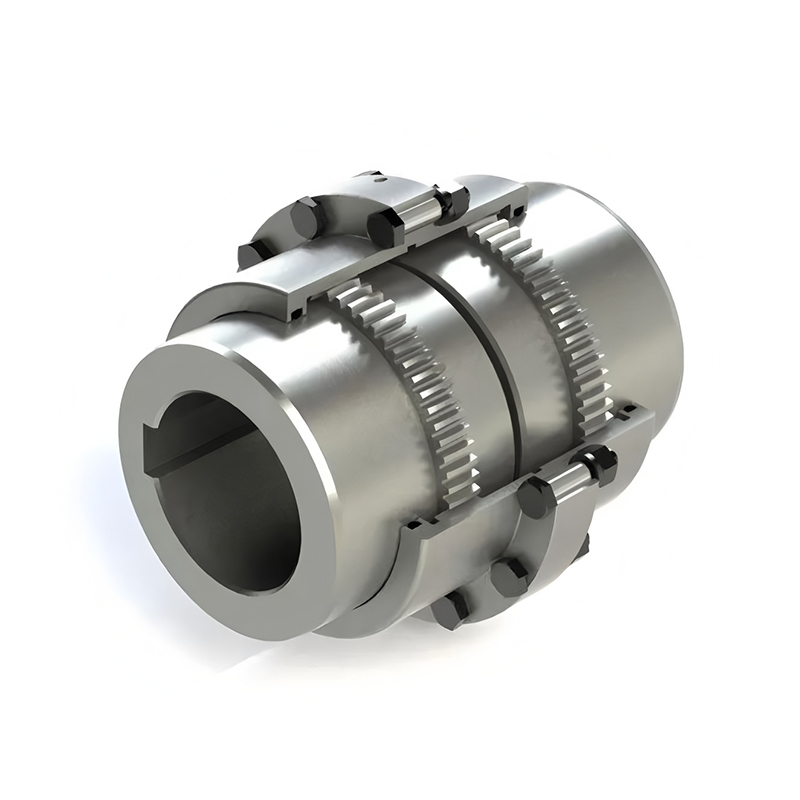

تتكون أداة توصيل التروس القياسية من محورين مثبتين على أعمدة القيادة والإدارة، بالإضافة إلى جلبة واحدة أو اثنتين تحيط بالمحاور. تتميز المحاور بأسنان تروس خارجية، بينما يتم تصنيع الأكمام باستخدام أسنان تروس داخلية مقابلة. ينتقل عزم الدوران من خلال التشابك المستمر لهذه الأسنان.

لاستيعاب اختلال العمود، غالبًا ما يتم تتويج أسنان التروس. وهذا يسمح للأسنان بالانزلاق قليلاً أثناء التشغيل، مما يعوض الإزاحة الزاوية والقطرية والمحورية دون مقاطعة نقل الطاقة. إن التشحيم المناسب بين أسطح الأسنان يقلل من الاحتكاك والتآكل أثناء هذه الحركة.

وصلات طبل والعتاد وخصائصها الهيكلية

تعتبر أدوات التوصيل ذات التروس الأسطوانية نوعًا متخصصًا من أدوات التوصيل التروسية التي يتخذ فيها الغلاف شكلًا جانبيًا على شكل أسطوانة. يعمل هذا التصميم على زيادة مساحة التلامس بين أسنان التروس أثناء التشغيل غير المتوازي، مما يؤدي إلى توزيع الأحمال بشكل أكثر توازنًا عبر سطح الأسنان.

في التطبيقات ذات الأحمال الثقيلة مثل آلات درفلة الفولاذ والتعدين، تساعد أدوات توصيل تروس الأسطوانة على تقليل الضغط الموضعي وتحسين الاستقرار التشغيلي. تدعم هندسة هيكل تروس الأسطوانة إزاحة زاويّة أكبر مع الحفاظ على نقل عزم الدوران بشكل ثابت.

قدرات التعويض عن الاختلال

تتمثل إحدى الوظائف الأساسية لأدوات التوصيل الترسية وأدوات التوصيل ذات التروس الأسطوانية في قدرتها على التعامل مع أنواع متعددة من اختلال المحاذاة. تعتبر هذه القدرة ضرورية في الأنظمة الميكانيكية الكبيرة حيث قد يحدث تمدد حراري أو استقرار الأساس أو انحراف العمود أثناء التشغيل.

• اختلال الزاوية الناجم عن ميل العمود
• اختلال شعاعي ناتج عن إزاحة العمود المتوازي
• الإزاحة المحورية بسبب التمدد الحراري أو تغيرات الحمل

يلعب شكل السن المتوج دورًا مركزيًا في تمكين هذه الحركات مع الحفاظ على الارتباط المستقر بين مكونات التزاوج.

قدرة عزم الدوران وكثافة الطاقة

تُعرف أدوات التوصيل المسننة بقدرتها على نقل عزم دوران عالي جدًا داخل غلاف صغير نسبيًا. يتيح الاتصال من المعدن إلى المعدن بين أسنان التروس التعامل مع الأحمال التي تتجاوز قدرات العديد من أنواع أدوات التوصيل المرنة.

إن قدرة عزم الدوران العالية هذه تجعل قارنات التروس مناسبة للتطبيقات التي تكون فيها المساحة محدودة ولكن متطلبات الإخراج الميكانيكية مطلوبة. تعمل أدوات توصيل تروس الأسطوانة على تعزيز هذه الخاصية بشكل أكبر من خلال تحسين مشاركة الحمل في ظل الظروف غير المتوازية.

التطبيقات الصناعية لوصلات التروس والعتاد الطبلي

نظرًا لقوتها الهيكلية واستقرارها التشغيلي، فإن أدوات التوصيل الترسية وأدوات التوصيل ذات التروس الأسطوانية يتم تطبيقها على نطاق واسع في الصناعات الثقيلة. استخدامها يدعم التشغيل المستمر في الأنظمة المعرضة لأحمال الصدمات وظروف العمل المتغيرة.

• تعمل مطحنة الدرفلة في إنتاج الصلب والمعادن غير الحديدية
• المضخات والمراوح والضواغط الكبيرة في مصانع الطاقة والبتروكيماويات
• الناقلون ومعدات الرفع في مجال التعدين ومناولة المواد السائبة
• أنظمة الدفع البحرية ومعدات السكك الحديدية

اعتبارات الصيانة والتشحيم

يلعب التشحيم دورًا حاسمًا في عمر خدمة أدوات توصيل التروس. يشكل الشحم أو الزيت طبقة واقية على أسطح أسنان التروس، مما يقلل الاحتكاك ويقلل التآكل أثناء الحركة النسبية.

يساعد الفحص المنتظم للأختام وحالة مواد التشحيم وأسطح الأسنان في الحفاظ على التشغيل المستقر. تساهم محاذاة العمود الصحيحة أثناء التثبيت أيضًا في تقليل الأحمال غير الطبيعية على مكونات أداة التوصيل.

قوة التصنيع وراء قارنات التروس الموثوقة

قامت شركة Jiangsu Rokang Heavy Industry Technology Co., Ltd. بتطوير قدرات تصنيع شاملة تغطي التصميم الميكانيكي، والتصنيع الدقيق، والمعالجة الحرارية، واللحام. بفضل معدات المعالجة الكاملة وأنظمة فحص الجودة، تدعم الشركة الإنتاج المتسق لوصلات التروس وقارنات التروس الأسطوانية للبيئات الصناعية كثيرة المتطلبات.

من خلال البحث والتعاون على المدى الطويل مع مؤسسات البحث العلمي، قامت Rokang بتوسيع نطاق منتجاتها إلى حلول اقتران دقيقة، وشديدة التحمل، وعالية السرعة. يتم تطبيق هذه المنتجات في الصناعات المعدنية والتعدين والبتروكيماويات والنقل والصناعات البحرية، مما يلبي ظروف التشغيل المتنوعة.

مقارنة بين أدوات التوصيل القياسية للعتاد ووصلات التروس الأسطوانية

الاستنتاج

تظل أدوات توصيل التروس وأدوات توصيل التروس الأسطوانية مكونات رئيسية في أنظمة نقل الطاقة للخدمة الشاقة. إن قوتها الميكانيكية، وقدرة عزم الدوران العالية، والقدرة على استيعاب عدم المحاذاة تدعم التشغيل المستقر في البيئات الصناعية المعقدة. بدعم من عمليات التصنيع المتقدمة وخبرة التطبيق، تستمر حلول أدوات التوصيل هذه في لعب دور مهم في المعدات الصناعية الحديثة.
