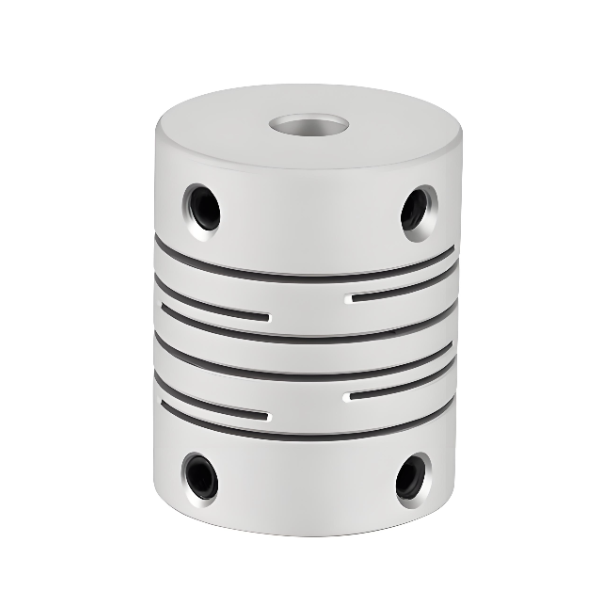

RSK-CPI سبائك الألومنيوم عالية القوة المتوازية شعاع رمح اقتران تحديد المواقع نوع المسمار
اقتران الخط المتوازي هو مكون وظيفي مصمم لمعالجة عدم المحاذاة في عمليات نقل العمود المتوازي. عند اختيار نموذج، من الضروري التركيز على المعلمات الأسا...
اقتران الخط المتوازي هو مكون وظيفي مصمم لمعالجة عدم المحاذاة في عمليات نقل العمود المتوازي. عند اختيار نموذج، من الضروري التركيز على المعلمات الأسا...
اقتران الخط المتوازي هو مكون وظيفي مصمم لمعالجة عدم المحاذاة في عمليات نقل العمود المتوازي. عند اختيار نموذج، من الضروري التركيز على المعلمات الأسا...
اقتران الخط المتوازي هو مكون وظيفي مصمم لمعالجة عدم المحاذاة في عمليات نقل العمود المتوازي. عند اختيار نموذج، من الضروري التركيز على المعلمات الأسا...
اقتران الخط المتوازي هو مكون وظيفي مصمم لمعالجة عدم المحاذاة في عمليات نقل العمود المتوازي. عند اختيار نموذج، من الضروري التركيز على المعلمات الأسا...
اقتران الخط المتوازي هو مكون وظيفي مصمم لمعالجة عدم المحاذاة في عمليات نقل العمود المتوازي. عند اختيار نموذج، من الضروري التركيز على المعلمات الأسا...
اقتران الخط المتوازي هو مكون وظيفي مصمم لمعالجة عدم المحاذاة في عمليات نقل العمود المتوازي. عند اختيار نموذج، من الضروري التركيز على المعلمات الأسا...
اقتران الشعاع (أو الاقتران الحلزوني) عبارة عن موصل مرن من قطعة واحدة للأعمدة، يتم تشكيله من كتلة واحدة من المعدن مع قطع حلزونية لإنشاء "عوارض" مرنة، مما يسمح لها بنقل عزم الدوران مع امتصاص المحاذاة الزاويّة والمتوازية والمحورية الخاطئة بدون رد فعل عكسي، مما يجعلها مثالية للتحكم الدقيق في الحركة في الروبوتات وأجهزة التشفير والمضخات حيث تكون الحركة السلسة الخالية من الأخطاء أمرًا بالغ الأهمية.
كيف يعمل
البناء من قطعة واحدة: مصنوع من أسطوانة صلبة، مما يخلق جزءًا متجانسًا مع فتحات حلزونية.
المرونة: تعمل القطع الحلزونية كعوارض مرنة، تنحني لاستيعاب حركات العمود (الزاوي، الإزاحة المتوازية، والمحورية).
صفر رد فعل عكسي: نظرًا لأنها قطعة واحدة، فلا توجد فجوات أو لعب (رد فعل عكسي) كما هو الحال في أدوات التوصيل متعددة الأجزاء، مما يضمن تحديد موضع دقيق.
الميزات والأنواع الرئيسية
قابلة للتخصيص: يمكن ضبط المرونة عن طريق تغيير درجة القطع وعدد مرات البدء.
المواد: عادة الألومنيوم أو الفولاذ المقاوم للصدأ، ولكن أيضًا التيتانيوم.
شعاع فردي مقابل شعاع متعدد: يوفر الشعاع الفردي مرونة زاويّة كبيرة؛ يعالج الشعاع المتعدد المزيد من المحاذاة المتوازية.
التطبيقات المشتركة
التحكم في الحركة: المحركات المؤازرة، والروبوتات، والآلات الآلية.
الأجهزة: توصيل الأعمدة لأجهزة التشفير وأجهزة الاستشعار.
المضخات: المضخات الخفيفة والأنظمة الميكانيكية العامة الأخرى.
مثالية ل
أنظمة تحديد المواقع الدقيقة.
التطبيقات التي تحتاج إلى نقل خالي من الأخطاء.
عزم دوران منخفض إلى متوسط، أو مهام عالية السرعة أو منخفضة التحميل.
متى تستخدم
عندما تكون الحركة دقيقة وخالية من ردود الفعل العكسية مطلوبة.
لتوصيل الأعمدة المنحرفة في وحدة واحدة مدمجة.
كيف تنقل تروس التوصيل عزم الدوران بين الأعمدة المنحرفة محوران مزودان بأسنان تروس خارجية، ملفوفة بجلبة تحمل أسنانًا داخلية متطابقة - وهذا هو الشكل الهندسي الأساسي وراء كل ترس اقتران. يمر عزم الدوران عبر الأسنان المتشابكة بدلاً من الوصلة الصلبة المثبتة بمسامير، والخلوص المدمج في تلك الشبكة هو ما يسمح للوصلة ب...
READ MOREالفرق الأساسي بين أدوات التوصيل العالمية ذات العمود المتقاطع الصناعي والكرة قفص اكتب وصلات عالمية ذات سرعة ثابتة تكمن في سلاسة ناقل الحركة وظروف العمل المطبقة: الأول يتمتع بهيكل بسيط وسعة تحميل عالية للغاية، ولكنه يعاني من تقلبات السرعة، مما يجعله مناسبًا لتطبيق...
READ MOREفهم اقتران الربيع السربنتين A اقتران الربيع اعوج هو جهاز ميكانيكي متخصص مصمم لتوصيل عمودين دوارين مع استيعاب عدم المحاذاة وامتصاص الصدمات الاهتزازية. وعلى عكس أدوات التوصيل الصلبة، فإنها تستخدم سلسلة من النوابض المعدنية المتشابكة على شكل موجة لنقل عزم الدوران بمرونة. تحظى هذه الوصلات بتقدير...
READ MOREتحظى أدوات التوصيل ذات الشعاع الحلزوني بتقدير واسع النطاق لقدرتها على نقل عزم الدوران مع استيعاب عدم المحاذاة الزاوية والمحورية والمتوازية. ومن خلال الاستفادة من مرونة تصميم القطع الحلزوني، تعمل هذه الوصلات على تقليل تركيزات الضغط في الأعمدة والآلات المتصلة. في شركة Jiangsu Rokang Heavy Industry، يتم تصنيع أدوات التوصيل الحلزونية الخاصة بنا بدقة من سبائك الفولاذ عالية الجودة، وتخضع للمعالجة الحرارية والاختبار الديناميكي لضمان المتانة على المدى الطويل تحت الأحمال الثقيلة والتشغيل عالي السرعة. أنا فخور بأن أقول إن خبرتنا تسمح لنا بتقديم أدوات التوصيل التي تحل محل الحلول المستوردة بشكل موثوق في البيئات الصناعية الحرجة.
تختلف أدوات التوصيل ذات الشعاع عن أدوات التوصيل التقليدية ذات العمود المتقاطع أو أدوات التوصيل ذات التروس الأسطوانية في قدرتها على التعامل مع المحاذاة غير الصحيحة دون إحداث رد فعل عنيف. في حين أن أدوات التوصيل العامة ذات السرعة الثابتة من النوع القفصي الكروي تتفوق في سيناريوهات السرعة العالية والأحمال الثقيلة مثل تطبيقات التعدين والتطبيقات البحرية، فإن أدوات التوصيل ذات الشعاع الحلزوني مثالية لمعدات تحديد المواقع الدقيقة، والمحركات المؤازرة، والأجهزة. تساعد مرونتها الفريدة وامتثالها الالتوائي على تقليل الاهتزاز وإطالة عمر المكونات المتصلة.
يتطلب إنتاج وصلات حلزونية عالية الجودة تصميمًا ميكانيكيًا دقيقًا وقدرات تصنيع متقدمة. في منشأتنا، نستخدم مجموعة شاملة من المعدات التي تغطي الخراطة الدقيقة، والطحن، واللحام، والمعالجة الحرارية، إلى جانب القياس الشامل والاختبار الكيميائي والديناميكي. وهذا يضمن أن كل أداة توصيل شعاعية تلبي التفاوتات الصارمة وتعمل بشكل موثوق في التطبيقات الصعبة. يتيح لي نهجنا المتكامل أن أعد بثقة أدوات التوصيل التي تتجاوز معايير الصناعة مع الحفاظ على أسعارها التنافسية.
تركز الابتكارات الحديثة في أدوات التوصيل ذات العوارض الحلزونية على تحسين قدرة عزم الدوران مع تقليل الصلابة الالتوائية عند الحاجة. على سبيل المثال، يمكن للقطع الحلزوني متعدد البدء توزيع الحمل بالتساوي عبر جسم أداة التوصيل، مما يقلل الضغط الموضعي ويطيل عمر الخدمة. وقد استفادت شركة Jiangsu Rokang Heavy Industry من تعاوننا البحثي مع المعاهد العسكرية والأكاديمية لتحسين هذه التصاميم، وضمان التشغيل الموثوق في قطاعات مثل المركبات المدرعة، وأنظمة الدفع البحرية، وآلات النسيج عالية السرعة.
| متري | اقتران شعاع | اقتران القطع الحلزوني |
| اختلال الزاوية | معتدل | عالية |
| الحركة المحورية | محدودة | ممتاز |
| رد فعل عنيف | منخفض | بالقرب من الصفر |
| قدرة عزم الدوران | معتدل | عالية |
لقد حققت أدوات التوصيل الحلزونية الخاصة بنا نجاحًا في جميع أنحاء العالم، بدءًا من أنظمة التشغيل الآلي الدقيقة الأوروبية وحتى المعدات الثقيلة في الهند والشرق الأوسط. من خلال الجمع بين التصميم المتقدم والمواد عالية الجودة ومراقبة الجودة الصارمة، تضمن شركة Jiangsu Rokang Heavy Industry أن كل أداة توصيل لا تلبي توقعات الأداء فحسب، بل توفر أيضًا موثوقية طويلة المدى. أنا فخور برؤية منتجاتنا تحل محل العلامات التجارية الأجنبية المعروفة، مما يدل على أن الهندسة المحلية يمكنها تقديم أداء على المستوى الدولي.
