الجملة RSK-SWC BF شفة تصغير قياسية واسعة النطاق ذات عمود متقاطع مشترك عالمي كفاءة نقل عالية

الصفحة الرئيسية / المنتجات / مهاوي كاردان / RSK-SWC BF شفة تصغير قياسية واسعة النطاق ذات عمود متقاطع مشترك عالمي كفاءة نقل عالية

RSK-SWC BF شفة تصغير قياسية واسعة النطاق ذات عمود متقاطع مشترك عالمي كفاءة نقل عالية

Name: RSK-SWC BF شفة تصغير قياسية واسعة النطاق ذات عمود متقاطع مشترك عالمي كفاءة نقل عالية
Rating: 5 (99 reviews)

اتصل بنا

السابق: RSK-SWC BH نوع لحام اقتران مشترك عالمي ذو امتداد قياسي التالي: لا يوجد مقال تالي

المواصفات
الوصف

المواصفات

يعوض عن اختلال الزاوية الكبيرة

تصميم مدمج بسعة تحميل عالية

كفاءة نقل عالية

موثوقية عالية وصيانة بسيطة نسبيًا

مناسبة للبيئات القاسية

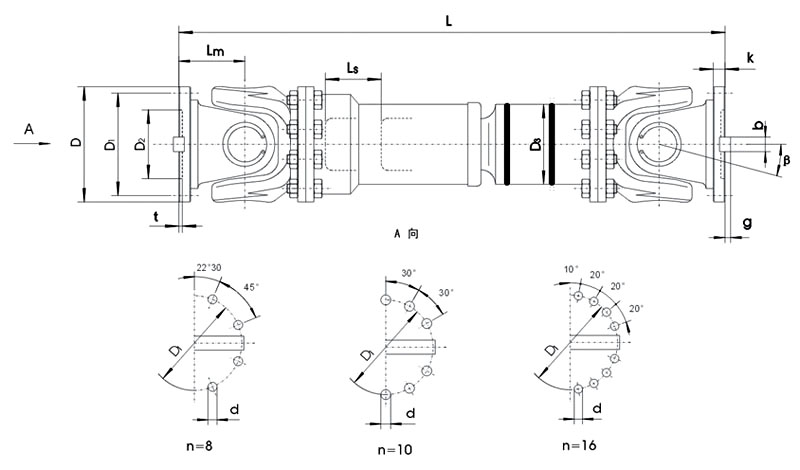

ف / ن	القطر التكتيكي D/مم	عزم الدوران الاسمي طن / كيلو نيوتن متر	عزم التعب تف / كيلو نيوتن متر	الإزاحة المحورية ليرة سورية / مم	اختلال الزاوية β/(.)	البعد (مم)			اللحظة الديناميكية للقصور الذاتي (كجم·م2)		الوزن (كجم)
						لمين	د3	م	لمين	زيادة قدرها 100 ملم	لمين	زيادة قدرها 100 ملم
SWC180BF	180	12.5	6.3	100	≥25	810	114	110	0.267	0.0070	80	2.8
SWC225BF	225	40	20	140	≥15	920	152	120	0.778	0.0234	138	4.9
SWC250BF	250	63	31.5	140	≥15	1035	168	140	1.445	0.0277	196	5.3
SWC285BF	285	90	45	140	≥15	1190	194	160	2.873	0.0510	295	6.3
SWC315BF	315	125	63	140	≥15	1315	219	180	5.094	0.0795	428	8.0
SWC350BF	350	180	90	150	≥15	1410	267	194	9.195	0.2219	632	15.0
SWC390BF	390	250	125	170	≥15	1590	267	215	16.62	0.2219	817	15.0
SWC440BF	440	355	180	190	≥15	1875	325	260	28.24	0.4744	1290	21.7
SWC490BF	490	500	250	190	≥15	1985	325	270	46.33	0.4744	1631	21.7
SWC550BF	550	710	355	240	≥15	2300	426	305	86.98	1.3570	2567	34.0
SWC620BF	620	1000	500	240	≥15	2500	426	340	147.50	1.3570	3267	34.0

الوصف

يعد عمود الكاردان المعروف أيضًا باسم وصلة كاردان أو وصلة هوك أو وصلة U مكونًا أساسيًا يستخدم على نطاق واسع في أنظمة القيادة الميكانيكية. وتتمثل وظيفتها الأساسية في توصيل عمودين لا تكون محاورهما على خط مستقيم ونقل عزم الدوران والحركة الدورانية بينهما. ويعتمد مبدأ تشغيلها على آلية ربط كروية، مما يسمح للأعمدة المتصلة بتكوين زاوية مضمنة معينة (عادة ما تصل إلى 15 درجة -20 درجة) داخل المستوى والتعويض عن اختلال المحاذاة المحورية والقطرية والزاوية البسيطة.

يتكون اقتران المفصل العالمي النموذجي بشكل أساسي من المكونات التالية:

النير (نير القيادة والنير المقاد): تنتهي الشوكة على شكل حرف U أو على شكل نير متصلة بالأعمدة.

العمود المتقاطع/العنكبوتي (الصليبي الشكل): المكون الأساسي، ويضم أربع دفاتر مرتكز الدوران مرتبة على شكل متقاطع.

محامل الإبرة / المحامل العادية: يتم تركيبها بين مجلات العمود المتقاطع وتجويف المقرن لتقليل الاحتكاك والتآكل.

غطاء المحمل / حلقة التثبيت (المشبك الدائري): يستخدم لتأمين وإغلاق المحامل، مما يمنع تفكيكها.

للتغلب على تقلبات السرعة المتأصلة لمفصل واحد، تستخدم الممارسة الهندسية عادةً ترتيب "المفصل العالمي المزدوج" على التوالي. يجب أن يلتزم هذا الإعداد بقاعدة التثبيت التي تنص على أن "زوايا عمود الإدخال وعمود الخرج بالنسبة للعمود المتوسط متساوية، وأن النير الموجود على طرفي العمود المتوسط يقع في نفس المستوى" لتحقيق نقل سرعة ثابت.

يعوض عن اختلال الزاوية الكبيرة:

ومن أبرز مميزاته. يمكن للمفصل الواحد أن يستوعب زاوية عمل كبيرة نسبيًا (عادةً 15°-25°، حتى 35° مع تصميمات خاصة)، مما يجعله مثاليًا لتوصيل الأعمدة التي بها أخطاء تركيب كبيرة أو تلك التي تخضع لحركة نسبية أثناء التشغيل.

تصميم مدمج بسعة تحميل عالية:

بناء بسيط نسبيًا لكنه متين، غالبًا ما يكون مصنوعًا من سبائك الفولاذ عالية القوة. قادرة على نقل عزم دوران عالي جدًا، ومناسبة للآلات الثقيلة (مثل مصانع الدرفلة والسفن ومعدات التعدين).

كفاءة نقل عالية:

مع محامل الإبرة، يكون فقدان الاحتكاك في حده الأدنى، مما يحقق معدلات كفاءة تبلغ 98%-99.9%.

موثوقية عالية وصيانة بسيطة نسبيًا:

متين ومتين مع عمر خدمة طويل عند تشحيمه بشكل صحيح. تظهر الأعطال عادةً على شكل تآكل في العمود المتقاطع أو المحامل، والتي يسهل استبدالها نسبيًا.

مناسبة للبيئات القاسية:

يمكن أن تعمل في البيئات المتربة أو الرطبة أو ذات التغيرات في درجات الحرارة عندما تكون مجهزة بأغطية أو موانع تسرب واقية.

مجالات التطبيق الأساسية:

صناعة السيارات: أنظمة عمود الإدارة، التي تربط ناقل الحركة بمحور القيادة.

الآلات المعدنية: آليات الدفع لمطاحن الدرفلة وآلات التقويم.

آلات البناء: المواقع التي تتطلب نقل الطاقة بزاوية كبيرة في الرافعات والحفارات وشاحنات ضخ الخرسانة وغيرها.

آلات الورق، والصناعة البحرية، وآلات التعدين الثقيلة: المعدات التي تنقل عزم الدوران العالي وتتضمن عدم محاذاة العمود.
