وصلات الفك كمكونات نقل الطاقة المرنة

أدوات التوصيل الفكية هي أدوات توصيل مرنة تستخدم على نطاق واسع، وهي مصممة لنقل عزم الدوران مع امتصاص الصدمات والاهتزازات بين الأعمدة الدوارة. من خلال الجمع بين المحاور المعدنية الصلبة مع الحشوة المرنة، توفر الوصلات الفكية التوازن بين قدرة عزم الدوران وحماية النظام. يتم اختيار المتغيرات مثل أدوات التوصيل العنكبوتية الفكية وأدوات التوصيل الفكية المنحنية بشكل شائع في البيئات الصناعية حيث تعد الموثوقية وسهولة الصيانة وتحمل عدم المحاذاة أمرًا مهمًا.

إن هيكلها البسيط وأدائها القابل للتكيف يجعل القارنات الفكية مناسبة لكل من الآلات العامة وأنظمة الحركة الأكثر دقة، اعتمادًا على التصميم العنكبوتي واختيار المواد.

الهيكل الأساسي ل وصلات العنكبوت الفكية

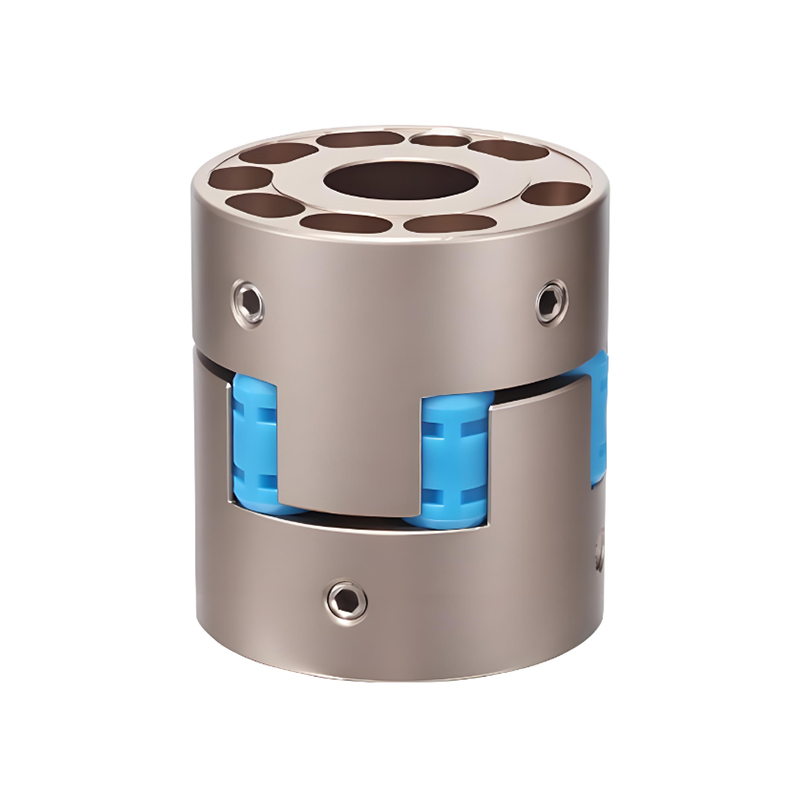

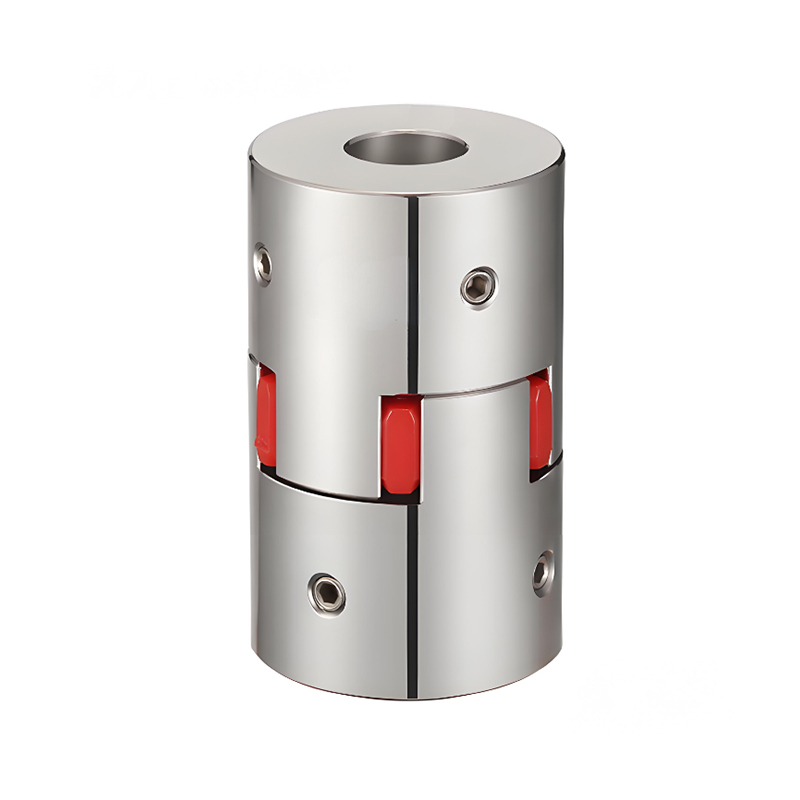

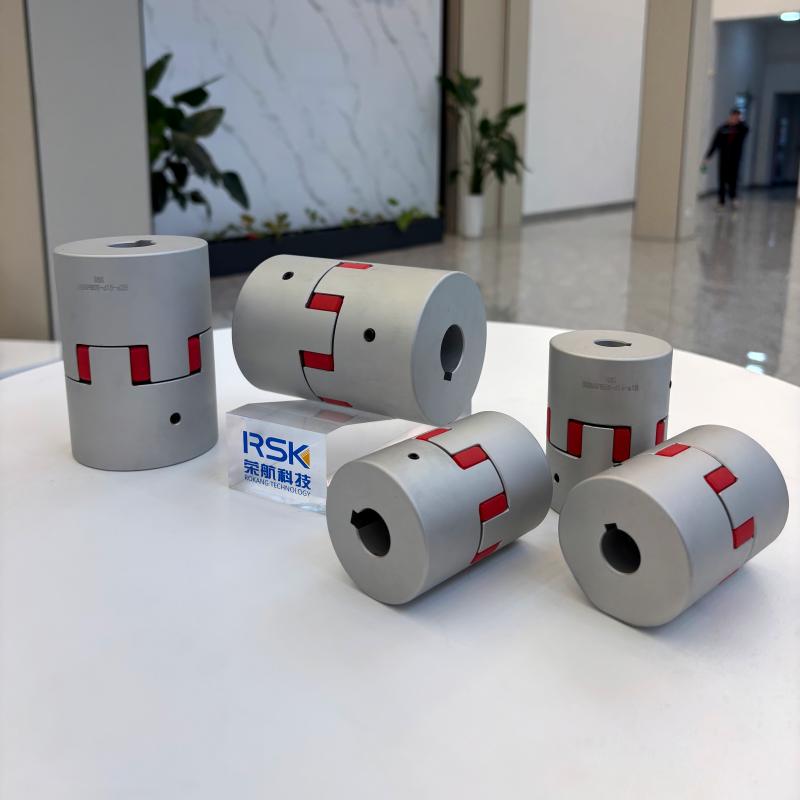

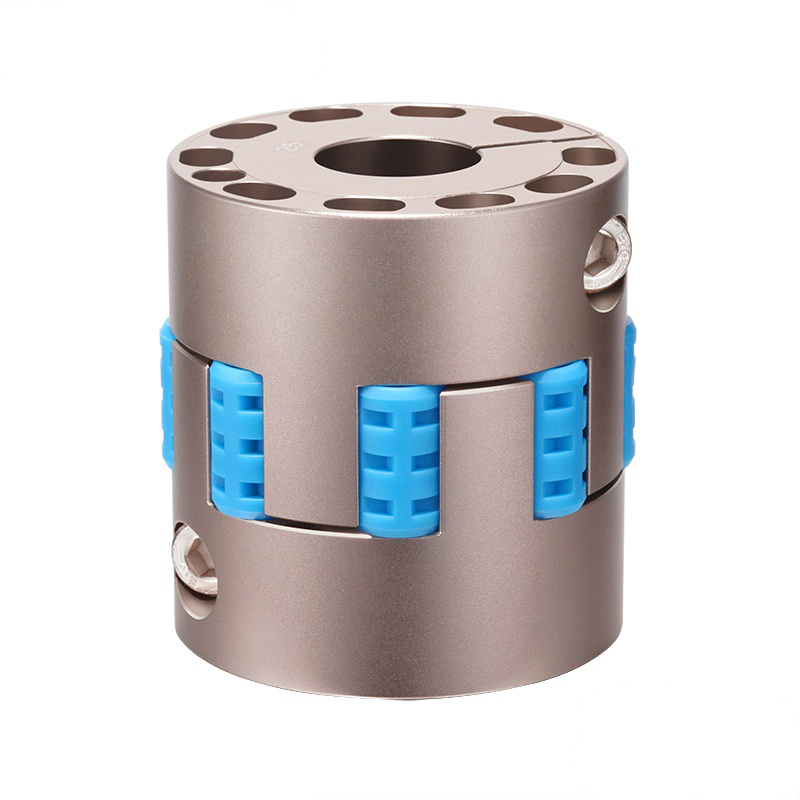

تتكون أداة التوصيل العنكبوتية الفكية من محورين معدنيين وعنصر عنكبوتي مرن يقع بينهما. يتميز كل محور بفكين متباعدتين بشكل متساوٍ يتشابكان مع فصوص العنكبوت. أثناء التشغيل، يتم نقل عزم الدوران من خلال العنكبوت بالضغط بدلاً من الاتصال المباشر من المعدن إلى المعدن.

يسمح هذا الهيكل للوصلة بالجمع بين قوة المحاور المعدنية وخصائص التخميد للمواد المطاطية، مما يؤدي إلى إنشاء اتصال مرن يحمي المعدات المتصلة من الأحمال الديناميكية.

نقل عزم الدوران ومسار التحميل

في الوصلات العنكبوتية الفكية، يتدفق عزم الدوران من محور القيادة إلى الفصوص العنكبوتية ثم إلى محور القيادة. يعمل العنكبوت تحت قوى الضغط، مما يقلل من التآكل ويطيل عمر الخدمة مقارنة بتصميمات المطاط الصناعي القائمة على القص.

نظرًا لأن مسار عزم الدوران مرن، فإن تغيرات الحمل المفاجئة يمتصها العنكبوت جزئيًا. وهذا يقلل من الضغوط القصوى على الأعمدة والمحامل وعلب التروس، خاصة أثناء بدء التشغيل أو عكس الحمل.

قدرات التعويض عن الاختلال

تم تصميم الوصلات الفكية لتلائم الأنواع الشائعة من اختلال المحاذاة التي تحدث في المنشآت الصناعية. ينثني العنكبوت المطاطي قليلاً لاستيعاب هذه الانحرافات دون فرض قوى مفرطة على المكونات المتصلة.

• اختلال الزاوية بين محاور العمود المتقاطعة
• اختلال موازي بسبب إزاحة العمود
• حركة محورية محدودة من التمدد الحراري

تعمل هذه المرونة على تبسيط متطلبات التثبيت ودعم التشغيل المستقر طويل الأمد في الأنظمة ذات التباين المعتدل في المحاذاة.

تخميد الاهتزازات وامتصاص الصدمات

إحدى المزايا الرئيسية لوصلات التوصيل العنكبوتية الفكية هي قدرتها على تخفيف الاهتزاز. يمتص العنكبوت المطاطي التذبذبات الالتوائية وأحمال الصدمات، مما يقلل من الضوضاء ويسهل نقل الطاقة.

يُعد تأثير التخميد هذا ذا قيمة خاصة في المضخات والناقلات والآلات العامة حيث يمكن أن تؤثر الأحمال الدورية أو عزم الدوران غير المتساوي سلبًا على استقرار النظام وعمر المكونات.

خصائص التصميم الآمن من الفشل

غالبًا ما توصف أدوات التوصيل الفكية بأنها آمنة من الفشل نظرًا للطريقة التي تتفاعل بها المحاور في حالة فشل العنكبوت. في حالة تدهور العنكبوت أو كسره، يمكن أن يتشابك الفكان ميكانيكيًا، مما يسمح بنقل محدود لعزم الدوران.

توفر هذه الميزة فرصة لإيقاف التشغيل المتحكم فيه بدلاً من الفقدان الفوري لمحرك الأقراص، وهو أمر ذو قيمة في التطبيقات التي قد يتسبب فيها التوقف المفاجئ في حدوث أضرار إضافية أو مخاوف تتعلق بالسلامة.

مواد العنكبوت واختيار الصلابة

يعتمد أداء أداة التوصيل العنكبوتية الفكية بشكل كبير على مادة وصلابة العنصر العنكبوتي. توفر تركيبات المطاط الصناعي المختلفة مستويات مختلفة من سعة عزم الدوران والتخميد والمرونة.

تُستخدم العناكب المصنوعة من مادة البولي يوريثين بشكل شائع نظرًا لتوازن قوتها ومرونتها، بينما يتم اختيار العناكب ذات الأساس المطاطي حيث يلزم التخميد المعزز.

وصلات الفك المنحني لأنظمة التحكم في الحركة

تعتبر القارنات الفكية المنحنية نسخة محسنة من القارنات الفكية القياسية، وتتميز بجوانب فكية محيطية تعمل على تحسين توزيع الحمل وتقليل تركيز الضغط على العنكبوت. يدعم هذا التصميم نقل عزم الدوران بشكل أكثر سلاسة وتحسين سلوك تحديد المواقع.

في أنظمة التحكم في الحركة والمؤازرة، غالبًا ما يتم اختيار أدوات التوصيل الفكية المنحنية نظرًا لخصائصها المنخفضة في رد الفعل العكسي ومرونتها الالتوائية المتحكم فيها، مما يجعلها مناسبة للحركة الدقيقة ولكن المبللة.

مجالات التطبيق النموذجية

تُستخدم أدوات التوصيل الفكية وأدوات التوصيل العنكبوتية الفكية في نطاق واسع من الصناعات نظرًا لقدرتها على التكيف وسهولة صيانتها.

• أنظمة تشغيل المضخات والناقلات
• الآلات الصناعية والتجهيزية العامة
• معدات المواد الغذائية والتعبئة والتغليف
• تطبيقات التحكم في الحركة المؤازرة والخفيفة

جودة التصنيع وخبرة التطبيق

يعتمد أداء أداة التوصيل الفكية الموثوقة على التصنيع الدقيق للمحور، وجودة المطاط الصناعي المتسقة، وتفاوتات التجميع المناسبة. تؤثر القدرة على التصنيع بشكل مباشر على التوازن والتركيز والمتانة على المدى الطويل.

بفضل الخبرة الواسعة في مكونات نقل الطاقة وتقنيات أدوات التوصيل، تطبق شركة Jiangsu Rokang Heavy Industry Technology Co., Ltd. خبرتها الهندسية والتصنيعية لتزويد أدوات التوصيل الفكية وحلول أدوات التوصيل الفكية المنحنية المناسبة لمجموعة واسعة من التطبيقات الصناعية وتطبيقات التحكم في الحركة.

الاستنتاج

توفر القارنات الفكية، والقارنات العنكبوتية الفكية، والقارنات الفكية المنحنية مزيجًا عمليًا من نقل عزم الدوران، وتخميد الاهتزاز، وتعويض المحاذاة غير الصحيحة. من خلال المواد العنكبوتية القابلة للتكيف والتصميم الهيكلي الذي أثبت كفاءته، فإنها توفر حلولاً موثوقة ومرنة للعديد من أنظمة القيادة الصناعية. تستمر بساطتها وخصائصها الآمنة من الفشل وتعدد استخداماتها في جعلها خيارًا شائعًا في نقل الطاقة الحديث.
