إن أدوات التوصيل ذات الحجاب الحاجز للمحرك المؤازر هي مكونات متخصصة لنقل الطاقة مصممة لتوصيل المحركات المؤازرة بعناصر مدفوعة مثل البراغي الكروية أو المحركات الخطية أو وحدات التروس الدقيقة. ويتمثل دورها الأساسي في نقل عزم الدوران بدقة عالية مع الحفاظ على عدم وجود رد فعل عكسي وسلوك التوائي مستقر. في أنظمة المؤازرة عالية الأداء، تؤثر أداة التوصيل بشكل مباشر على دقة تحديد الموقع وسرعة الاستجابة واستقرار التشغيل على المدى الطويل.
بالمقارنة مع أدوات التوصيل المرنة للأغراض العامة، يتم اختيار أدوات التوصيل الغشائية عندما تكون الدقة والكفاءة أمرًا بالغ الأهمية. يدعم هيكلها المرن ذو الأساس المعدني التحكم المتسق في الحركة في بيئات التشغيل الآلي الديناميكية.
التصميم الهيكلي لوصلات التوصيل الغشائية للمحرك المؤازر

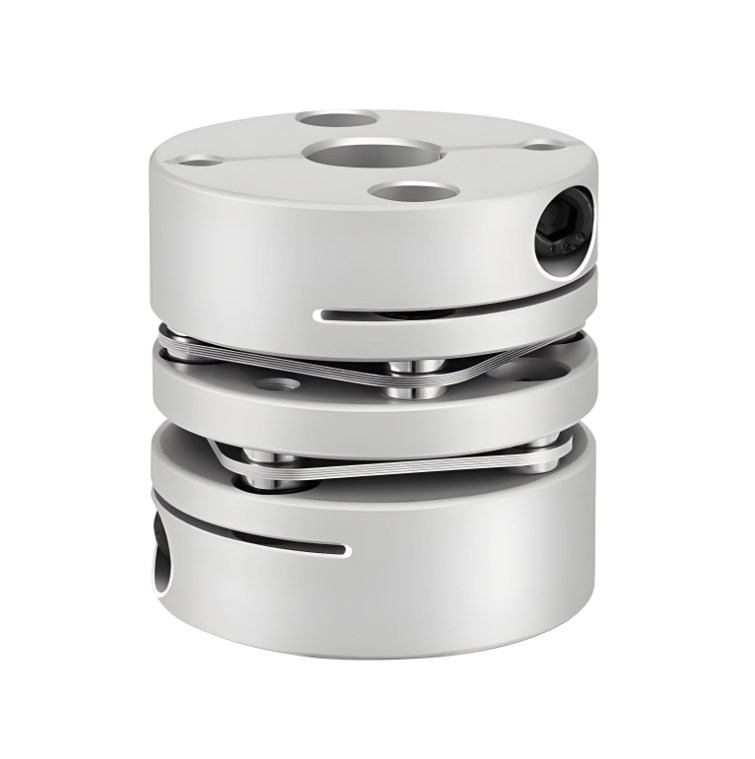

تتكون اقتران الحجاب الحاجز للمحرك المؤازر عادةً من محورين متصلين بواحد أو أكثر من الأغشية المعدنية الرقيقة. يتم تصنيع هذه الأغشية على شكل ألواح مرنة أو عناصر تشبه القرص ويتم وضعها بين عمود المحرك وعمود القيادة. يتم تثبيت المحاور مباشرة على الأعمدة باستخدام المشبك أو مجرى المفاتيح أو طرق التثبيت الدقيقة الأخرى.
تم تصميم عناصر الحجاب الحاجز بحيث تنثني بشكل مرن تحت الحمل بينما تظل صلبة الالتوائيًا. يسمح هذا التوازن بين المرونة والصلابة للوصلة بنقل عزم الدوران بدقة مع استيعاب اختلال بسيط في العمود.
نقل عزم الدوران من خلال أغشية معدنية مرنة
في اقتران الحجاب الحاجز للمحرك المؤازر، يتدفق عزم الدوران من عمود المحرك إلى المحور الأول، عبر عناصر الحجاب الحاجز، وإلى المحور المتصل بالحمل المدفوع. يعتمد مسار النقل على التشوه المرن للحجاب الحاجز بدلاً من الاتصال المنزلق أو المتدحرج.
نظرًا لأنه يتم نقل عزم الدوران من خلال هيكل معدني متواصل، فإن أداة التوصيل تظهر صلابة التوائية عالية. تدعم هذه الخاصية الاستجابة الدقيقة لعزم الدوران وتقلل من الانحراف الزاوي أثناء التسارع السريع أو تغيرات الحمل.
تعويض الاختلال دون تحمل الإجهاد
لا يمكن تجنب المحاذاة الطفيفة بين أعمدة محرك سيرفو والمكونات المدفوعة في التركيبات العملية. تعوض أدوات التوصيل ذات الحجاب الحاجز للمحرك المؤازر هذه الانحرافات من خلال الثني المتحكم فيه لعناصر الحجاب الحاجز.
- الإزاحة المحورية الناجمة عن التمدد الحراري
- اختلال الزاوي من التحمل المتصاعد
- إزاحات رمح متوازية صغيرة
ومن خلال امتصاص هذه الحركات داخليًا، تقلل الوصلة من نقل القوى غير المرغوب فيها إلى محامل المحرك والمعدات المدفوعة، مما يدعم عمر خدمة أطول.
صفر رد فعل عنيف ودقة الحركة
يعد عدم وجود رد فعل عنيف أمرًا ضروريًا في الأنظمة التي تعمل بالمؤازرة حيث يجب ترجمة أوامر الحركة مباشرة إلى حركة ميكانيكية. تحقق العديد من أدوات التوصيل ذات الغشاء الخاص بمحرك سيرفو أي رد فعل عكسي من خلال المحاور المصنعة بدقة، وهندسة الغشاء التي يتم التحكم فيها بإحكام، وطرق الربط الآمنة مثل الوصلات المثبتة بمسامير أو الملحومة.
يساعد هذا الاتصال الصلب الخالي من التشغيل في الحفاظ على التزامن الدقيق بين محرك سيرفو ومحور القيادة، مما يحسن التكرار ودقة تحديد المواقع في أنظمة التحكم ذات الحلقة المغلقة.
القصور الذاتي المنخفض والأداء الديناميكي العالي
وصلات الحجاب الحاجز للمحرك المؤازر يتم تصميمها عادةً بكتلة منخفضة وهندسة مدمجة. يقلل عزم القصور الذاتي المنخفض من الحمل المنعكس على المحرك، مما يسمح بتسارع وتباطؤ أسرع.
في الأتمتة والروبوتات عالية السرعة، يساهم هذا القصور الذاتي المنخفض في تقليل أوقات الدورات وتحسين كفاءة الطاقة مع الحفاظ على السلوك الديناميكي المستقر.
تشغيل بدون صيانة وموثوقية الخدمة
ونظرًا لأن أدوات التوصيل الغشائية تعمل بدون ملامسة انزلاقية، فإنها لا تحتاج إلى تشحيم. تعمل هذه الخاصية التي لا تحتاج إلى صيانة على تقليل تكاليف التشغيل وتبسيط صيانة النظام، خاصة في البيئات النظيفة أو المغلقة.
كما يدعم هيكل الغشاء المعدني بالكامل عمر الخدمة الطويل في ظل التحميل الدوري، بشرط احترام حدود التشغيل. في بعض التصميمات، يمكن تصميم الغشاء بحيث يفشل بطريقة يمكن التنبؤ بها في ظل التحميل الزائد الشديد، مما يوفر درجة من الحماية الميكانيكية للمعدات المتصلة.
مجالات التطبيق في المعدات التي تعمل بمحرك مؤازر
تُستخدم أدوات التوصيل ذات الحجاب الحاجز للمحرك المؤازر على نطاق واسع في التطبيقات التي تتطلب التحكم الدقيق في الحركة ونقل عزم الدوران المستقر.
- محاور تغذية أدوات الآلة CNC وأنظمة تحديد المواقع
- الروبوتات الصناعية وخطوط التجميع الآلية
- معدات تصنيع وفحص أشباه الموصلات
- آلات التعبئة والتغليف ووضع العلامات عالية السرعة
القدرة الهندسية وراء أداء اقتران الحجاب الحاجز
إن تحقيق أداء موثوق به في أدوات التوصيل ذات الغشاء الخاص بمحرك سيرفو يتطلب تحكمًا دقيقًا في المواد، وتصنيعًا دقيقًا، وفحصًا صارمًا للجودة. تؤثر سماكة الحجاب الحاجز المتسقة والهندسة المتوازنة والتجميع المتحكم فيه بشكل مباشر على الصلابة وعمر التعب.
بفضل الخبرة في مكونات نقل الطاقة الدقيقة وتقنيات الاقتران المتقدمة، تقوم شركة Jiangsu Rokang Heavy Industry Technology Co., Ltd. بدمج معرفتها الهندسية في تطوير أدوات التوصيل الغشائية المناسبة لأنظمة المؤازرة عالية الدقة عبر مجموعة من التطبيقات الصناعية.
الاستنتاج
توفر وصلات الحجاب الحاجز للمحرك المؤازر اتصالاً دقيقًا وفعالًا وموثوقًا بين المحركات المؤازرة والمكونات المدفوعة. من خلال عدم حدوث أي رد فعل عكسي، والصلابة الالتوائية العالية، وتعويض المحاذاة غير الصحيحة، والتشغيل بدون صيانة، فإنها تدعم التحكم الدقيق في الحركة في أنظمة التشغيل الآلي الحديثة. مع استمرار تقدم تكنولوجيا المؤازرة، تظل أدوات التوصيل الغشائية عنصرًا مهمًا في تحقيق أداء ثابت واستقرار النظام على المدى الطويل.
