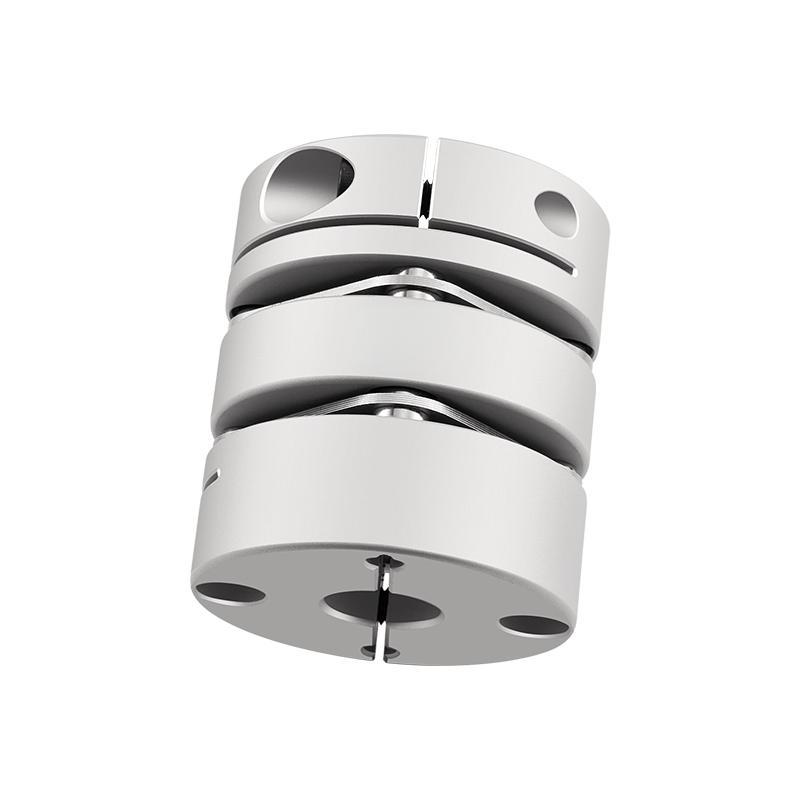

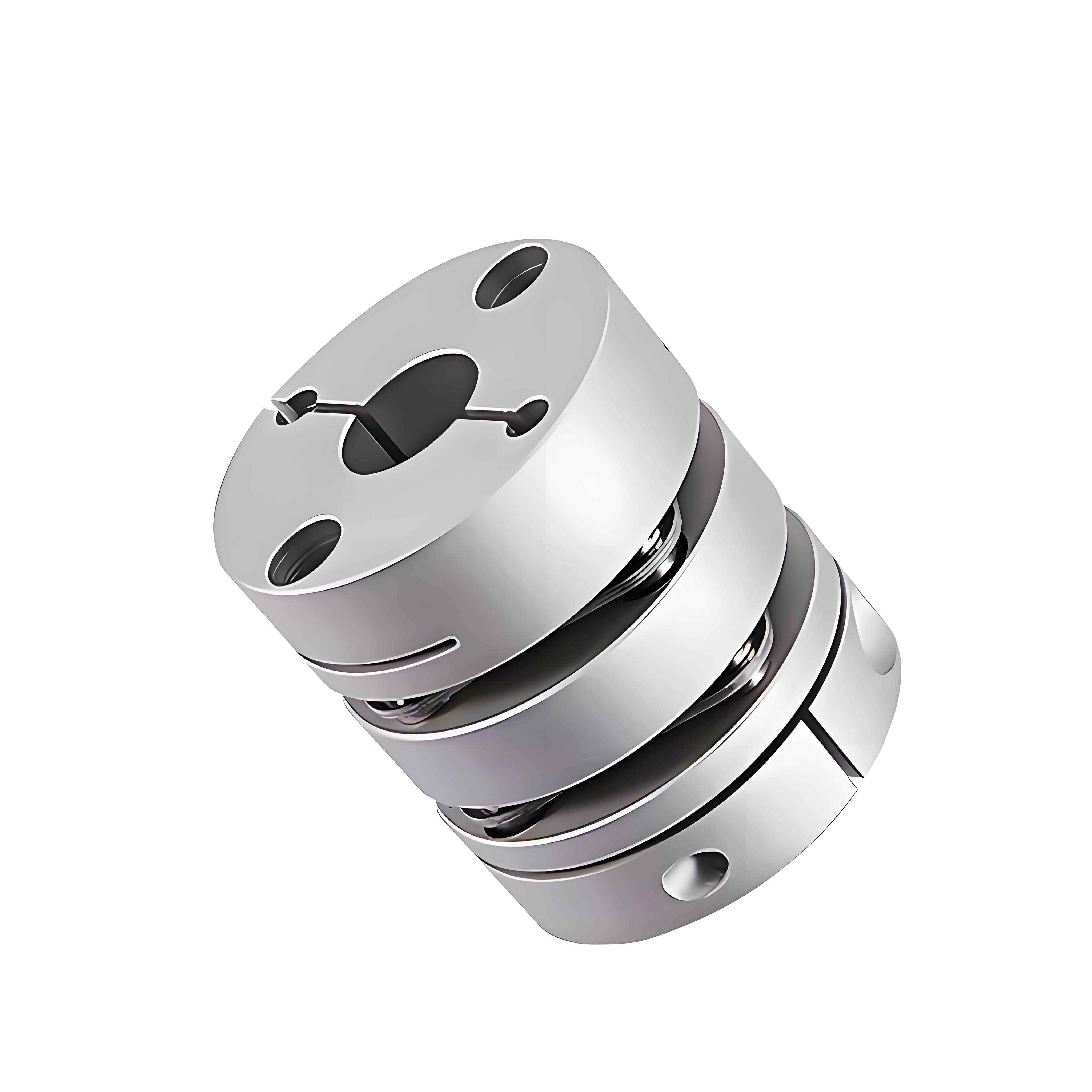

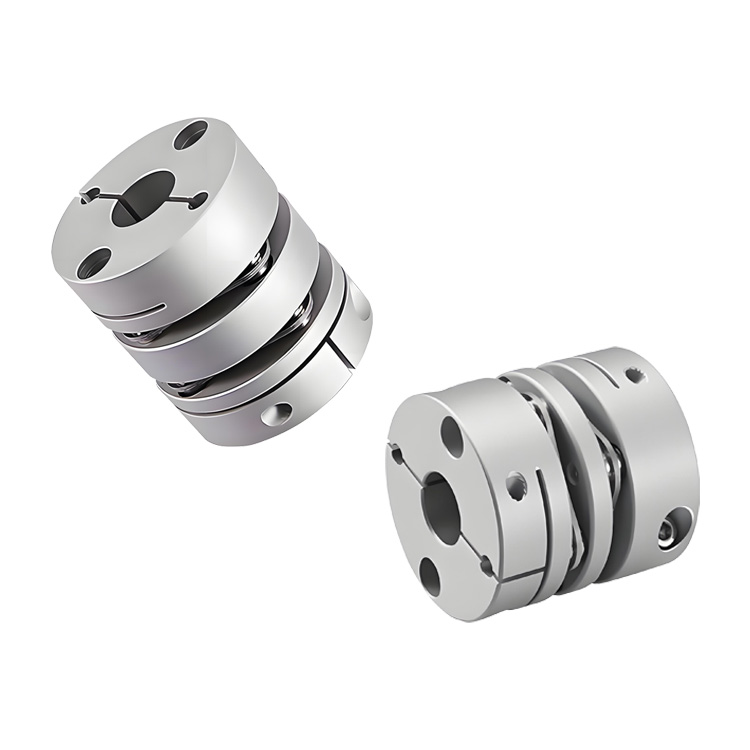

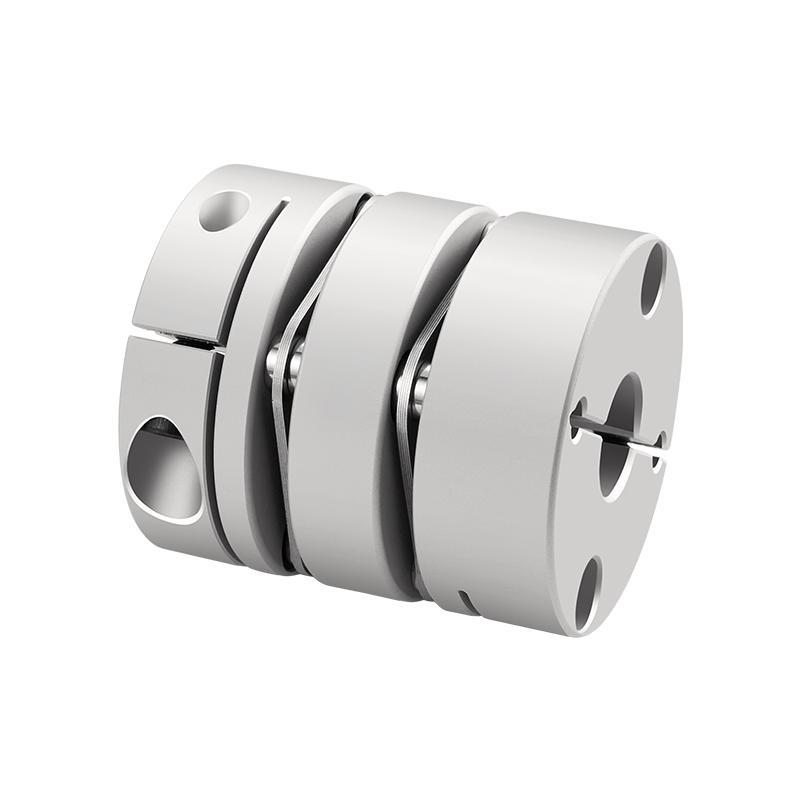

RSK-CPL نوع مشبك اقتران قرصي متين من سبائك الألومنيوم يعوض الانحرافات الزاوية والمحورية

RSK-CPL نوع مشبك اقتران قرصي متين من سبائك الألومنيوم يعوض الانحرافات الزاوية والمحورية

اتصل بنا
  • المواصفات
  • وصف
المواصفات

>كم العمود مصنوع من سبائك الألومنيوم عالية القوة

> الحجاب الحاجز مصنوع من الفولاذ المقاوم للصدأ 304

> صلابة عزم الدوران العالية، يمكن التحكم بدقة في دوران العمود، ويمكن التحكم فيه بدقة عالية

> تم تصميم وصلة العمود وغطاء العمود الخالية من الفجوات خصيصًا للمحركات المؤازرة والسائر

> جمود منخفض جدًا، حساسية عالية، مناسب للتشغيل عالي السرعة.

> خصائص الدوران في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة هي نفسها تمامًا.
> يعوض الحجاب الحاجز المصنوع من الفولاذ المقاوم للصدأ الانحرافات الزاوية والمحورية

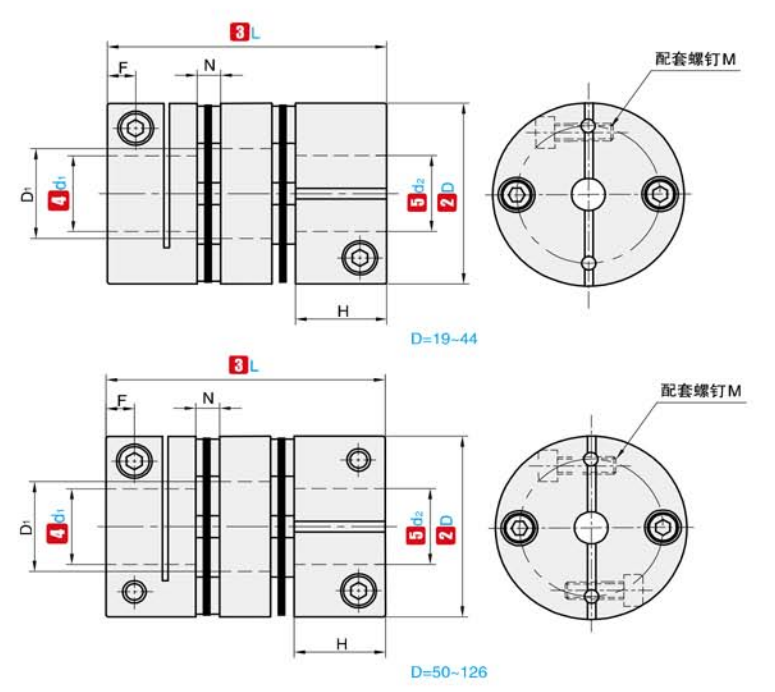

①لا. ②د ③L ④d₁ ⑤d₂ النطاق الاختياري E د1 N F H M تشديد عزم الدوران المسمار
(ن·م)
RSK-CPL 19 27 3 4 5 6 6.35 7 8 5.2 9 1.8 3.3 9.1 م2.5 0.8
26 35 5 6 6.35 7 8 9 9.25 10 11 12  14 6.5 12.5 2.6 3.9 11.65 م3 1.2
32 41 5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 9.5 15 3.5 3.85 12.25 م3 1.2
34 45 5 6 6.35 8 9 9.525 10 11 12 12.7 14 15 16 9.5 16 3.5 4.85 14.25 م4 2.5
39 50 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 11.2 19.3 4.5 5.0 14.9 م4 2.5
44 50 8 9 9.525 10 11 12 12.7 14 15 16 17 18 19 20 22 11.2 22.5 4.5 5.0 14.9 م4 2.5
56 64 10 12 14 15 16 17 18 19 20 22 24 25 28 30 32 13.5 32.5 5.5 6.4 19.75 م5 5
68 75 12  14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 15.7 38.3 6.3 7.7 23.35 م6 8
82 98

17 18 19 20 22 24 25 28 30 32 35 38 40 42

22 45.5 8.0 9.7 30 م8 20

①لا. ②د ③L عزم الدوران المقدر
(ن ·م) 		الانحراف المسموح به
(مم) 		الانحراف المسموح به
(°) 		الانحراف المحوري المسموح به
(مم) 		السرعة المسموح بها
(دورة في الدقيقة) 		صلابة الانعكاس الثابت
(N··م/راد) 		لحظة الجمود الوزن
(ز)
RSK-CPL 19 27 1 0.12 1.5 ±0.18 10000 700 9.6×10⁻⁷ 14.6
26 35 1.5 0.15 1.5 ±0.3 10000 1850 3.0×10⁻⁶ 37
32 41 2 0.17 1.5 ±0.36 10000 2850 7.6×10⁻⁶ 67
34 45 3 0.17 1.5 ±0.36 10000 4050 9.0×10⁻ 6 77
39 50 6 0.22 1.5 ±0.45 10000 9000 3.8×10⁻⁵ 118
44 50 9 0.22 1.5 ±0.54 10000 10000 3.8×10⁻ 5 144
56 64 25 0.27 1.5 ±0.72 10000 25000 1.6×10⁻ 4 318
68 75 60 0.31 1.5 ±0.8 9000 35000 2.0×10⁻ 4 492
82 98 80 0.55 1.5 ±0.8 8000 70000 2.5×10⁻ 4 1013
