وصلات المؤازرة Manufacturers

تعمل أداة التوصيل المؤازرة على توصيل محرك مؤازر بمكون الماكينة، مما ينقل عزم الدوران بدقة عالية، وعدم حدوث أي رد فعل عكسي، وصلابة الالتوائية، بينما يعوض أيضًا عن اختلال العمود، وهو أمر بالغ الأهمية للتشغيل الآلي الدقيق (الروبوتات، CNC) من خلال ضمان التحكم السلس والموثوق في الحركة في الأنظمة الديناميكية عالية السرعة. تشمل الأنواع الرئيسية المنفاخ المعدني، والأقراص، وأدوات التوصيل المطاطية، التي يقدم كل منها فوائد فريدة مثل الصلابة الشديدة أو التخميد، والمصممة لتقليل القصور الذاتي والاهتزاز لتحقيق الأداء الأمثل للنظام.

الوظائف والخصائص الأساسية

نقل عزم الدوران: يوصل المحرك بجزء مدفوع (مثل اللولب الكروي أو الترس) لنقل الطاقة الدورانية.

Zero-Backlash: يمنع التشغيل في الاتصال، مما يضمن ترجمة دقيقة للأوامر إلى الحركة، وهو أمر حيوي للحصول على دقة عالية.

الصلابة الالتوائية: يقاوم الالتواء ويحافظ على الدقة والاستجابة في الأنظمة الديناميكية.

تعويض المحاذاة غير الصحيحة: يستوعب التحولات الزاويّة أو المتوازية أو المحورية الطفيفة للعمود دون إتلاف المكونات.

لحظة منخفضة من القصور الذاتي: يتيح التصميم خفيف الوزن إمكانية التسارع والتباطؤ السريع في التطبيقات عالية السرعة.

الأنواع والأمثلة الشائعة

وصلات المنفاخ: استخدم منفاخًا معدنيًا رفيعًا ومرنًا للحصول على صلابة التوائية عالية وعدم حدوث أي رد فعل عكسي، وهو مثالي لمحركات الأقراص الدقيقة.

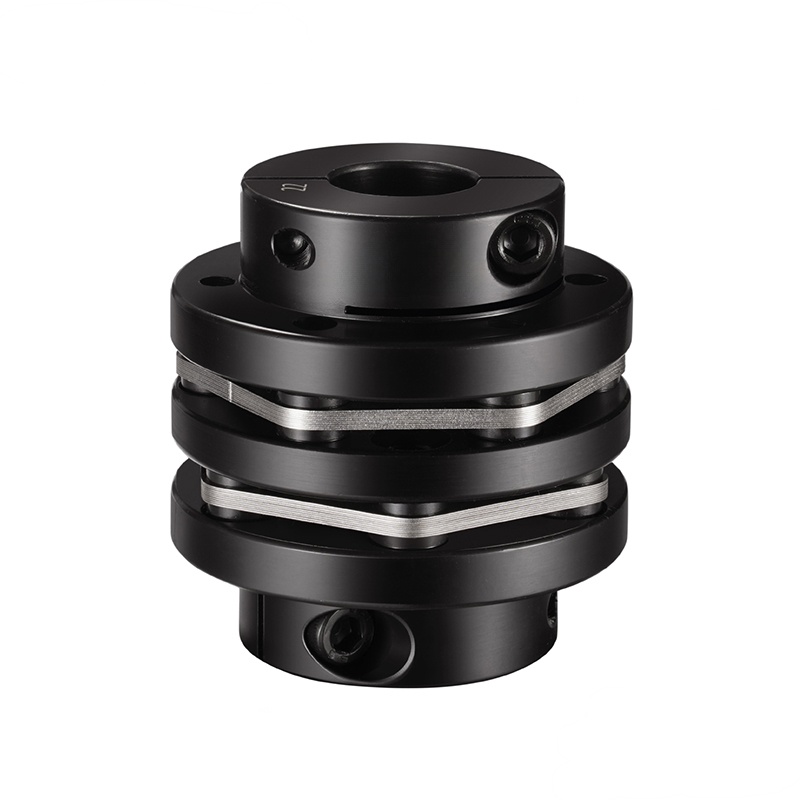

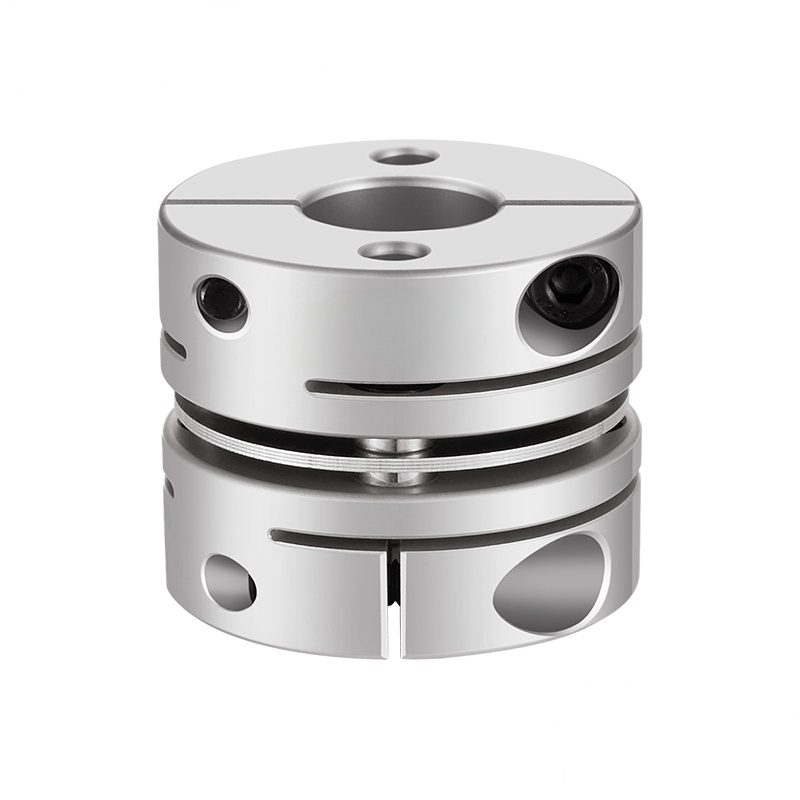

الوصلات القرصية: تنقل عزم الدوران عبر أقراص معدنية رفيعة، مما يوفر صلابة عالية مع قصور ذاتي منخفض، ولكنها قد تكون حساسة.

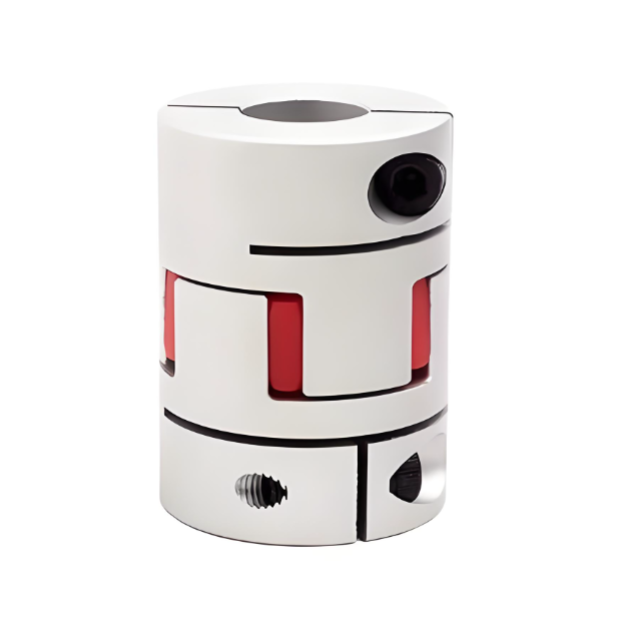

أدوات التوصيل المرنة/العنكبوتية: استخدم عنصر البولي يوريثين المرن (العنكبوتي) لتخميد الاهتزازات والتعامل مع عدم المحاذاة، مما يوفر بديلاً فعالاً من حيث التكلفة.

وصلات Oldham: تتميز بقرص منزلق مركزي، مما يوفر صفر رد فعل عكسي ويستوعب اختلالًا متوازيًا كبيرًا، وغالبًا ما يستخدم في أنظمة السائر.

أين يتم استخدامها

الروبوتات والأتمتة: لتحديد المواقع بدقة والحركة السلسة.

أدوات الآلة (CNC): في محركات التغذية عالية الديناميكية.

تصنيع أشباه الموصلات: لتحديد المواقع الدقيقة للمكونات.

آلات التعبئة والتغليف: للحصول على حركات دقيقة وقابلة للتكرار.

حول روكانج
شركة جيانغسو روكانغ لتكنولوجيا الصناعة الثقيلة المحدودة
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. Servo Couplings Manufacturers and Servo Motor Coupling Factory in China. لسنوات عديدة، كانت الشركة ملتزمة بالبحث والتطوير وتصنيع أدوات التوصيل العالمية ذات السرعة الثابتة من نوع القفص الكروي، وأدوات التوصيل العامة من النوع المتقاطع، وأدوات التوصيل ذات تروس الأسطوانة. وقد نفذت تعاونًا وثيقًا بين الصناعة والجامعات والبحث مع معاهد البحث العلمي العسكرية والمحلية وقسم هندسة الطاقة في الأكاديمية البحرية لجيش التحرير الشعبي الصيني، وتوسعت باستمرار في مجالات الدقة والحمل الثقيل والسرعة العالية. لقد نجحت المنتجات في استبدال منتجات العلامات التجارية الأجنبية الشهيرة بأداء ممتاز، وقد وصلت تكنولوجيا العملية إلى المستوى المتقدم الدولي. لقد تم استخدامه على نطاق واسع في الرفع والنقل، والآلات المعدنية، ودرفلة المعادن، والآلات الهندسية، وآلات التعدين، والبتروكيماويات، وآلات النسيج، والسفن العسكرية، والمركبات المدرعة، وقاطرات السكك الحديدية، والمركبات الخاصة وغيرها من المجالات. لقد تم الاعتراف بجودة المنتج والخدمة والإشادة بها من قبل غالبية المستخدمين، ويتم تصديرها إلى أوروبا وأمريكا وروسيا والشرق الأوسط والهند ودول ومناطق أخرى. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Custom Servo Motor Couplings. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

شهادة الشرف

أخبار
معرفة الصناعة

وصلات المؤازرة في أنظمة التحكم في الحركة الحديثة

تعد أدوات التوصيل المؤازرة مكونات ميكانيكية رئيسية تستخدم لتوصيل المحركات المؤازرة بعناصر مدفوعة مثل البراغي الكروية أو براغي الرصاص أو علب التروس أو الطاولات الدوارة. في الأتمتة والآلات الدقيقة، تلعب أدوات التوصيل ذات المحركات المؤازرة دورًا مباشرًا في تحويل أوامر التحكم إلى حركة ميكانيكية دقيقة. يركز تصميمها على عدم حدوث أي رد فعل عكسي، والصلابة الالتوائية العالية، والقصور الذاتي المنخفض لدعم الاستجابة السريعة وتحديد المواقع المستقرة.

مع استمرار أنظمة التشغيل الآلي في العمل بسرعات أعلى مع متطلبات دقة أكثر صرامة، يؤثر أداء أداة التوصيل المؤازرة بشكل متزايد على كفاءة النظام بشكل عام، وقابلية التكرار، وعمر الخدمة.

الدور الأساسي لاقتران محرك سيرفو

تقوم أداة توصيل المحرك المؤازر بنقل عزم الدوران من عمود المحرك إلى المكون المدفوع مع الحفاظ على التزامن الزاوي الدقيق. أي حركة مفقودة أو تأخير مرن في هذا الاتصال يمكن أن يقلل من دقة تحديد المواقع، خاصة في أنظمة التحكم ذات الحلقة المغلقة.

ولذلك تم تصميم أدوات التوصيل المؤازرة لتوفير اتصال قوي ومرن. إنها تنقل عزم الدوران بكفاءة مع تعويض اختلالات العمود الصغيرة الناتجة عن تفاوتات التثبيت أو التمدد الحراري أو الانحراف الهيكلي.

صفر رد فعل عنيف ودقة تحديد المواقع

يعتبر انعدام رد الفعل العكسي متطلبًا محددًا لأدوات التوصيل المؤازرة. يقدم رد الفعل العكسي تأخيرًا بين دوران المحرك والحركة المدفوعة، مما قد يؤدي إلى أخطاء في تحديد الموقع والاهتزاز وعدم استقرار التحكم.

من خلال التخلص من التشغيل الميكانيكي من خلال عناصر النقل المحملة مسبقًا أو المرنة، تسمح وصلات المحرك المؤازر بالاستجابة المباشرة والمتوقعة لإشارات التحكم. هذه الخاصية ضرورية في آلات CNC والمفاصل الآلية ومعدات أشباه الموصلات التي تتطلب دقة على مستوى الميكرون.

الصلابة الالتوائية والاستجابة الديناميكية

تحدد الصلابة الالتوائية مقدار التفاف أداة التوصيل تحت الحمل. في الأنظمة التي تعمل بمحرك مؤازر، تعمل الصلابة الالتوائية الأعلى على تحسين الاستجابة الديناميكية وتساعد في الحفاظ على دقة التحكم أثناء التسارع والتباطؤ السريع.

توفر تصميمات أدوات التوصيل المؤازرة المختلفة مستويات صلابة مختلفة، مما يسمح للمهندسين بموازنة الصلابة مع سلوك الاهتزاز. يساعد الاختيار الصحيح على تجنب الرنين مع الحفاظ على حركة سلسة ومستقرة عبر نطاق سرعة التشغيل.

تعويض المحاذاة غير الصحيحة دون فقدان الدقة

حتى في التجميعات الدقيقة، من الصعب تحقيق المحاذاة المثالية للعمود. تم تصميم أدوات التوصيل المؤازرة لاستيعاب اختلال المحاذاة الزاوية والمتوازية والمحورية المحدودة دون نقل القوى المفرطة إلى محامل المحرك أو المكونات المدفوعة.

  • اختلال زاوي بسبب ميل العمود الطفيف
  • إزاحة موازية بسبب التحمل المتصاعد
  • الحركة المحورية الناتجة عن التمدد الحراري

تعمل هذه المرونة التي يتم التحكم فيها على تحسين متانة النظام مع الحفاظ على دقة تحديد المواقع وقابلية التكرار.

لحظة منخفضة من القصور الذاتي للأتمتة عالية السرعة

يعد القصور الذاتي المنخفض خاصية مهمة أخرى لوصلات المحركات المؤازرة. يقلل البناء خفيف الوزن من الحمل المنعكس على المحرك، مما يتيح تسارعًا وتباطؤًا وتغييرات في الاتجاه بشكل أسرع.

في الأتمتة والروبوتات عالية السرعة، يؤدي تقليل الكتلة الدورانية إلى تحسين أوقات الدورات وكفاءة الطاقة بشكل مباشر مع دعم التحكم الدقيق في ظل الظروف الديناميكية.

الأنواع الشائعة من وصلات المؤازرة

تتطلب تطبيقات المؤازرة المختلفة خصائص اقتران مختلفة. يتم استخدام العديد من أنواع أدوات التوصيل المؤازرة بشكل شائع بناءً على احتياجات الصلابة والتخميد وعدم المحاذاة.

  • تستخدم وصلات المنفاخ منفاخًا معدنيًا رفيعًا لتوفير صلابة الالتوائية عالية وعدم حدوث أي رد فعل عكسي
  • تنقل الوصلات القرصية عزم الدوران من خلال أقراص معدنية مرنة ذات قصور ذاتي منخفض
  • توفر الوصلات المطاطية أو العنكبوتية تخميدًا للاهتزاز وتحملًا لعدم المحاذاة
  • تم تصميم وصلات Oldham من أجل عدم حدوث أي رد فعل عكسي واختلال موازي أكبر

مجالات تطبيق وصلات المحركات المؤازرة

تُستخدم أدوات التوصيل المؤازرة على نطاق واسع في الصناعات التي تعتمد على الحركة الدقيقة والمتكررة. يؤثر أدائها بشكل مباشر على جودة المنتج واستقرار العملية.

  • الروبوتات الصناعية وأنظمة التجميع الآلي
  • أدوات الآلات CNC ومحركات التغذية عالية السرعة
  • معدات تصنيع أشباه الموصلات والإلكترونيات
  • آلات التعبئة والتغليف ووضع العلامات التي تتطلب حركة متكررة

دقة التصنيع والقدرة الهندسية

يعتمد أداء أدوات التوصيل المؤازرة بشكل كبير على دقة المعالجة واختيار المواد ومراقبة الجودة. مطلوب تفاوتات صارمة وخصائص ميكانيكية متسقة لتحقيق صفر رد فعل عكسي وصلابة مستقرة.

بفضل الخبرة الطويلة في مجال نقل الطاقة وتقنيات الاقتران، تطبق شركة Jiangsu Rokang Heavy Industry Technology Co., Ltd. خبرتها في التصنيع الدقيق والخبرة الهندسية لتطوير حلول الاقتران المؤازرة المناسبة للأتمتة عالية الدقة وأنظمة التحكم في الحركة الصناعية.

الاستنتاج

تعد أدوات التوصيل المؤازرة ووصلات المحركات المؤازرة من المكونات الأساسية في الأتمتة الدقيقة. من خلال عدم حدوث أي رد فعل عكسي، والصلابة الالتوائية التي يتم التحكم فيها، وتعويض المحاذاة غير الصحيحة، والقصور الذاتي المنخفض، فإنها تتيح التحكم الدقيق والسريع الاستجابة والموثوق في الحركة. مع استمرار تقدم أنظمة التشغيل الآلي، تظل أدوات التوصيل المؤازرة جيدة التصميم ضرورية لتحقيق الأداء العالي والاستقرار التشغيلي على المدى الطويل.
