وصلات السلسلة Manufacturers

تعتبر أداة التوصيل المتسلسلة جهازًا قويًا لنقل الطاقة يستخدم عجلتين مسننتين وسلسلة أسطوانية مزدوجة الجديلة لتوصيل الأعمدة، مما يسمح بسهولة التوصيل/الفصل واستيعاب اختلال كبير في العمود أثناء نقل عزم الدوران، وهو مناسب لمختلف الاستخدامات الصناعية، خاصة عند الحفاظ على التشحيم للسرعات العالية.

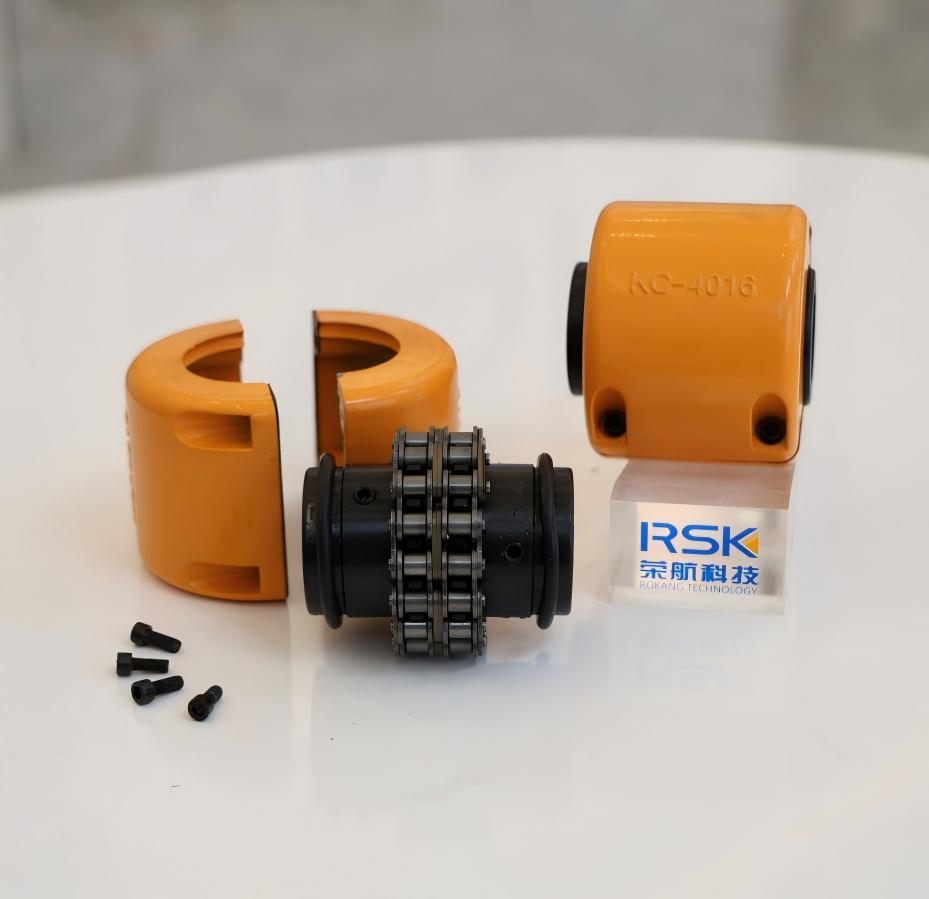

المكونات

العجلة المسننة: عجلتان مسننتين بهما أسنان تتشابك مع السلسلة، وغالبًا ما يتم تقويتها من أجل المتانة.

سلسلة الأسطوانة: سلسلة أسطوانية قوية مزدوجة الجديلة تلتف حول كلا العجلة المسننة.

علبة مقسمة (اختياري): مبيت مكون من جزأين يغطي أداة التوصيل للحماية والتشحيم، وغالبًا ما يكون مزودًا بحلقات على شكل حرف O للاحتفاظ بالشحوم.

الميزات والفوائد الرئيسية

اتصال سهل: يتيح الدبوس الواحد إمكانية التجميع والتفكيك بسرعة، مما يقلل من وقت التوقف عن العمل.

متانة عالية: يتم مشاركة عزم الدوران بين السلسلة وأسنان العجلة المسننة للحصول على أداء قوي.

تعويض اختلال المحاذاة: تمتص الخلوصات الداخلية اختلال المحاذاة المتوازية والزاوية والمحورية بين الأعمدة.

صغير الحجم وقوي: يوفر قدرة عزم دوران عالية بالنسبة لحجمه.

متعدد الاستخدامات: متوفر في مواد مختلفة (الفولاذ والراتنج) لبيئات مختلفة، بدءًا من نقل الطاقة العام إلى الظروف المتسخة أو المسببة للتآكل.

اعتبارات الاستخدام

يعد التشحيم أمرًا بالغ الأهمية: يتطلب تشحيمًا كافيًا داخل الغطاء للتشغيل بسرعة عالية وعمر افتراضي طويل؛ يمكن أن يؤدي التشحيم السيئ إلى كسر السلسلة.

التثبيت: تعد المحاذاة الصحيحة للعجلات المسننة والأعمدة أمرًا مهمًا لتحقيق الأداء الأمثل.

حول روكانج
شركة جيانغسو روكانغ لتكنولوجيا الصناعة الثقيلة المحدودة
Jiangsu Rokang Heavy Industry Technology Co., Ltd. has fixed assets of more than 80 million yuan, and has a team of professional talents in mechanical design, precision manufacturing, heat treatment, welding, etc.; the company has a one-stop complete set of processing facilities and a series of quality inspection systems such as measurement, physical and chemical, and dynamic testing, and has a comprehensive mechanical processing capability. وصلات السلسلة Manufacturers and وصلات السلسلة Factory in China. لسنوات عديدة، كانت الشركة ملتزمة بالبحث والتطوير وتصنيع أدوات التوصيل العالمية ذات السرعة الثابتة من نوع القفص الكروي، وأدوات التوصيل العامة من النوع المتقاطع، وأدوات التوصيل ذات تروس الأسطوانة. وقد نفذت تعاونًا وثيقًا بين الصناعة والجامعات والبحث مع معاهد البحث العلمي العسكرية والمحلية وقسم هندسة الطاقة في الأكاديمية البحرية لجيش التحرير الشعبي الصيني، وتوسعت باستمرار في مجالات الدقة والحمل الثقيل والسرعة العالية. لقد نجحت المنتجات في استبدال منتجات العلامات التجارية الأجنبية الشهيرة بأداء ممتاز، وقد وصلت تكنولوجيا العملية إلى المستوى المتقدم الدولي. لقد تم استخدامه على نطاق واسع في الرفع والنقل، والآلات المعدنية، ودرفلة المعادن، والآلات الهندسية، وآلات التعدين، والبتروكيماويات، وآلات النسيج، والسفن العسكرية، والمركبات المدرعة، وقاطرات السكك الحديدية، والمركبات الخاصة وغيرها من المجالات. لقد تم الاعتراف بجودة المنتج والخدمة والإشادة بها من قبل غالبية المستخدمين، ويتم تصديرها إلى أوروبا وأمريكا وروسيا والشرق الأوسط والهند ودول ومناطق أخرى. In recent years, the company has been committed to the in-depth research and development of ball cage constant velocity universal couplings, and has successively developed ball cage constant velocity universal couplings for screw pumps, ball spline ball cage constant velocity universal couplings, coaxial double-speed, and double-way ball cage constant velocity universal couplings. Custom وصلات السلسلة. It fundamentally solves the new problems that users currently encounter during use. The company has always adhered to the business purpose of "quality first, honest management, and customer first". We are willing to work with you with excellent products, preferential prices and thoughtful services to create a brilliant career!

شهادة الشرف

أخبار
معرفة الصناعة

وصلات السلسلة في نقل الطاقة الصناعية

تعتبر أدوات التوصيل المتسلسلة عبارة عن مكونات ميكانيكية مستخدمة على نطاق واسع مصممة لنقل عزم الدوران بين عمودين دوارين باستخدام أسنان مسننة وسلسلة أسطوانية. تُعرف أدوات التوصيل المتسلسلة ببنيتها البسيطة وقدرتها القوية على حمل الأحمال، وتُستخدم بشكل شائع في أنظمة نقل الطاقة الصناعية حيث تتطلب المتانة وسهولة الصيانة والتسامح مع عدم المحاذاة. تصميمها يجعلها مناسبة لظروف التشغيل القياسية والبيئات الصناعية الصعبة.

من الناقلات والخلاطات إلى المضخات ومعدات مناولة المواد، توفر أدوات التوصيل المتسلسلة حلاً عمليًا لتوصيل الأعمدة مع الحفاظ على نقل عزم الدوران بشكل موثوق.

الهيكل الأساسي لاقتران السلسلة

تتكون اقتران السلسلة النموذجية من عجلتين مسننتين مثبتتين على أعمدة القيادة والقيادة، ومتصلتين بسلسلة أسطوانية مزدوجة الجديلة. تتفاعل أسنان العجلة المسننة مباشرة مع السلسلة، لتشكل مسار نقل عزم الدوران بين الأعمدة.

في العديد من التصاميم، يتم تثبيت غطاء واقي منقسم حول أداة التوصيل. يساعد هذا الغطاء على الاحتفاظ بمواد التشحيم، ويحمي السلسلة من الغبار والحطام، ويحسن السلامة التشغيلية في البيئات الصناعية.

آلية نقل عزم الدوران

يتم نقل عزم الدوران في أداة التوصيل المتسلسلة من خلال الارتباط بين سلسلة الأسطوانة وأسنان العجلة المسننة. يتم توزيع الحمل عبر وصلات وأسنان متعددة، مما يسمح للوصلة بالتعامل مع عزم دوران مرتفع نسبيًا بالنسبة لحجمها الصغير.

ونظرًا لأن السلسلة تعمل مع خلوص داخلي، فإن أداة التوصيل يمكنها استيعاب حركة العمود مع الحفاظ على نقل الطاقة المستمر. وهذا يجعل أدوات التوصيل المتسلسلة مناسبة للتطبيقات ذات الأحمال المتقلبة أو ظروف التركيب الأقل صلابة.

قدرات التعويض عن الاختلال

إحدى المزايا العملية لوصلات السلسلة هي قدرتها على تحمل اختلال العمود. تسمح المرونة التي توفرها مشاركة السلسلة والعجلة المسننة لأداة التوصيل بامتصاص عدة أنواع من المحاذاة غير الصحيحة دون فشل فوري.

  • اختلال التوازي الناجم عن إزاحة العمود
  • اختلال الزاوية بسبب عدم دقة التثبيت
  • حركة محورية محدودة من التمدد الحراري

على الرغم من أن أدوات التوصيل المتسلسلة يمكن أن تتحمل عدم المحاذاة، إلا أن المحاذاة الصحيحة أثناء التثبيت تساعد على إطالة عمر خدمة السلسلة والعجلة المسننة.

سهولة التركيب والصيانة

يتم تقدير أدوات التوصيل المتسلسلة لسهولة تجميعها وتفكيكها. يمكن عادةً تركيب سلسلة الأسطوانة أو إزالتها عن طريق فصل دبوس واحد، مما يقلل من وقت التوقف عن العمل أثناء الصيانة أو استبدال المعدات.

تجعل هذه المعالجة البسيطة أدوات التوصيل المتسلسلة مناسبة للتطبيقات التي يُتوقع فيها إجراء فحص متكرر أو تغييرات في المكونات، مثل خطوط الإنتاج أو أنظمة مناولة المواد.

أهمية التشحيم في وصلات السلسلة

يلعب التشحيم دورًا حاسمًا في أداء وعمر أدوات التوصيل المتسلسلة. يقلل الشحم المناسب من الاحتكاك بين بكرات السلسلة وأسنان العجلة المسننة، مما يقلل من التآكل وتوليد الحرارة أثناء التشغيل.

بالنسبة للتطبيقات عالية السرعة، يتم استخدام غطاء محكم الغلق مزود بميزات الاحتفاظ بالشحوم بشكل شائع. يمكن أن يؤدي التشحيم غير الكافي إلى تآكل السلسلة بشكل سريع أو حتى كسرها، مما يؤثر على موثوقية النظام.

المواد واختلافات التصميم

تتوفر وصلات السلسلة بمواد وتكوينات مختلفة لتناسب بيئات التشغيل المختلفة. تُستخدم العجلة المسننة والسلاسل الفولاذية القياسية على نطاق واسع في الآلات الصناعية العامة نظرًا لقوتها ومتانتها.

بالنسبة للبيئات المسببة للتآكل أو الملوثة، يمكن اختيار مواد بديلة أو معالجات سطحية لتحسين مقاومة الرطوبة أو المواد الكيميائية أو الجسيمات الكاشطة. تعمل هذه الاختلافات على توسيع إمكانية استخدام أدوات التوصيل المتسلسلة عبر الصناعات المختلفة.

التطبيقات النموذجية لوصلات السلسلة

تُستخدم أدوات التوصيل المتسلسلة بشكل شائع في الآلات التي تتطلب نقل عزم دوران موثوقًا وسهولة الخدمة.

  • الناقلون ومعدات مناولة المواد السائبة
  • المضخات والخلاطات والمحرضات
  • الآلات الزراعية والتجهيزية
  • أنظمة القيادة الصناعية العامة

جودة التصنيع وخبرة التطبيق

تعتمد موثوقية اقتران السلسلة على التصنيع الدقيق للعجلة المسننة، والمعالجة الحرارية المناسبة، وجودة السلسلة المتسقة. تؤثر دقة الأبعاد وصلابة السطح بشكل مباشر على توزيع الحمل ومقاومة التآكل.

مع الخبرة في مكونات نقل الطاقة للخدمة الشاقة، تطبق شركة Jiangsu Rokang Heavy Industry Technology Co., Ltd. قدراتها التصنيعية والهندسية لتوفير حلول اقتران السلسلة المناسبة لمجموعة واسعة من ظروف التشغيل الصناعية.

الاستنتاج

وصلات السلسلة تقدم حلاً دائمًا وعمليًا لنقل الطاقة الصناعية. من خلال هيكلها البسيط، وقدرة عزم الدوران العالية، وتحمل المحاذاة الخاطئة، وسهولة الصيانة، تظل خيارًا موثوقًا به للعديد من أنظمة القيادة. من خلال التركيب والتشحيم المناسبين، يمكن أن توفر أدوات التوصيل المتسلسلة أداءً مستقرًا وعمر خدمة طويلًا في التطبيقات الصناعية المتنوعة.
