Name: RSK-LT وصلة ربط ذات أكمام مرنة سهلة التركيب مع دبابيس وبطانات مرنة
Rating: 5 (99 reviews)

المواصفات

الخصائص الرئيسية:

هيكل بسيط، تكلفة منخفضة

انخفاض تكلفة التصنيع والسعر

لا يحتاج إلى تشحيم، سهل الصيانة

يمتلك بعض القدرة على التعويض والتخميد

سهلة التركيب

يمكن للشجيرة المطاطية المرنة أن توفر درجة من العزل الكهربائي

مجالات التطبيق الأساسية:

التوصيلات بين المحركات والآلات المدفوعة في المراوح والمضخات والآلات العامة الأخرى (الأكثر شيوعًا)

الناقلات الخفيفة، الخلاطات، الآلات الزراعية

الضواغط الصغيرة والمتوسطة، ومجموعات المولدات

مختلف الآلات الصناعية الخفيفة حيث تكون التكلفة عاملاً حساسًا

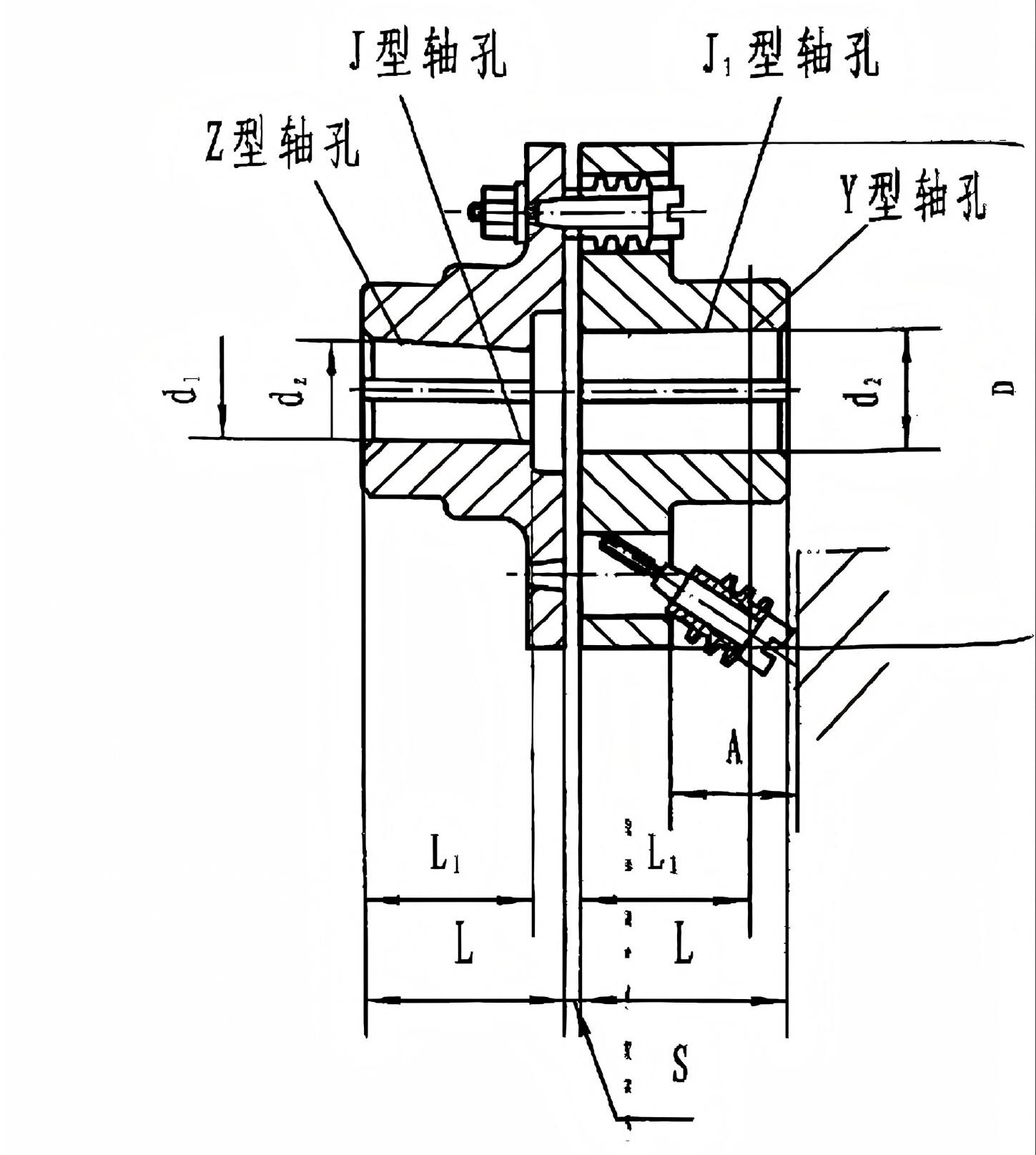

نموذج	عزم الدوران الاسمي (ن·م)	جائز سرعة الدوران (دورة في الدقيقة)		قطر ثقب رمح (مم) d₁、d₂、dz		طول فتحة العمود (مم)			D	A	S	مسموح به التعويض المبلغ		الوزن (كجم)	لحظة الجمود (كجم. م ² )
						على شكل Y	J، J، على شكل Z					شعاعي (مم)	زاوية الاتجاه
		حديد	الصلب	حديد	الصلب	L	L₁	L		(مم)
آر إس كيه-LT1	6.3	6600	8800	9	9	20	14	—	71	18	3	0.2	1°30'	0.82	0.0005
				10、11	10、11	25	17	—
				12	12、14	32	20	—
آر إس كيه-LT2	16	5500	7600	12、14	12、14	32	20	—	80	18	3	0.2	1°30'	1.20	0.0008
				16	16、18、19	42	30	42
آر إس كيه-LT3	31.5	4700	6300	16、18、19	16、18、19	42	30	42	95	35	4	0.2	1°30°	2.20	0.0023
				20	20、22	52	38	52
آر إس كيه-LT4	63	4200	5700	20、22、24	20、22、20	52	38	52	106	35	4	0.2	1°30'	2.84	0.0037
					25、28	62	44	62
آر إس كيه-LT5	125	3600	4600	25、28	25、28	62	44	62	130	45	5	0.3	1°30'	6.05	0.012
				30、32	30、32、35	82	60	82
آر إس كيه-LT6	250	3300	3800	30、35、38	32、35、38	82	60	82	160	45	5	0.3	1°00'	9.57	0.028
				40	40、42	112	84	12
آر إس كيه-LT7	500	2800	3600	40、42、45	40、42、45、48	112	84	112	190	45	5	0.3	1°00'	14.01	0.055
آر إس كيه-LT8	710	2400	3000	45、48、50、55	45、48、50、55、56	112	84	12	224	65	6	0.4	1°00'	23.12	0.1340
					60、63	142	107	142
آر إس كيه-LT9	1000	2100	2850	50、55、56	50、55、56	112	84	112	250	65	6	0.4	1°00'	30.69	0.2130
				60、63	60、63、65、70、71	142	107	42
آر إس كيه-LT10	2000	1700	2300	63、65、70、71、75	63、65、70、71、75	142	107	142	315	80	8	0.4	1°00'	61.40	0.660
				80、85	80、85、90、95	172	132	172
آر إس كيه-LT11	4000	1350	1800	80、85、90、95	80、85、90、95	172	132	172	400	100	10	0.5	0°00'	120.70	2.122
				100、110	100、110	212	167	212
آر إس كيه-LT12	8000	1100	1450	100、110、120、125	100、110、120、125	212	167	212	475	130	12	0.5	0°00'	210.34	5.39
					130	252	202	252
آر إس كيه-LT13	16000	800	1150	120、125	120、125	212	167	212	600	180	14	0.6	0°00'	419.36	11.58
				130、140、150	130、140、150	252	202	252
				160	160、170	302	242	302

الوصف

إنها أداة توصيل مرنة غير معدنية تنقل عزم الدوران من خلال المسامير والبطانات المرنة.

يستخدم مبدأ عمله الأساسي التشوه الانضغاطي للبطانات المطاطية (أو البولي يوريثين) المرنة لنقل عزم الدوران، وتعزيز مرونتها للتعويض عن عدم المحاذاة، وامتصاص الاهتزاز، والصدمات. بفضل هيكلها البسيط، فهي واحدة من أدوات التوصيل الأكثر استخدامًا على نطاق واسع في مجال نقل الطاقة من الصغيرة إلى المتوسطة، وسرعة متوسطة إلى منخفضة، والتي يشار إليها غالبًا باسم "القارنة القياسية".

هيكل أداة التوصيل من النوع LT بسيط للغاية، ويتكون بشكل أساسي من المكونات التالية:

نصفي الوصلات: عادة ما تكون مصنوعة من الحديد الزهر (HT200) أو الفولاذ المصبوب (ZG270-500)، تشبه الحواف مع حلقة من فتحات الدبوس حول المحيط.

بوش المرن (البطانة): المكون الأساسي. عادة ما تكون مصنوعة من المطاط أو البولي يوريثين، وهي ذات شكل أسطواني مع شفة. يتم تثبيته في فتحات الدبوس الخاصة بنصف التوصيل المدفوع. يمر الدبوس عبر الفتحة المركزية للجلبة المرنة، وبالتالي يربط بين نصفي الوصلات بمرونة.

لوحة التجنيب (اختيارية): تستخدم لتثبيت الشجيرات المرنة محوريًا ومنعها من السقوط.

الأداء الهيكلي:

نظرًا للفجوة بين الغلاف المرن والثقب الدائري الموجود على شفة نصف القارنة، فضلاً عن تشوه الغلاف المرن، فإن الوصلة لديها درجة معينة من التعويض عن الإزاحة النسبية وأداء امتصاص الصدمات.

الخصائص الرئيسية:

هيكل بسيط، تكلفة منخفضة

أجزاء قليلة، عملية تصنيع ناضجة، تكلفة تصنيع وسعر منخفض جدًا، مما يوفر اقتصادًا متميزًا.

لا يحتاج إلى تشحيم، سهل الصيانة

لا تحتوي على أزواج احتكاك مع انزلاق نسبي، ولا تتطلب إضافة أي زيت أو شحم، وهي مؤهلة لتكون أداة توصيل لا تحتاج إلى صيانة (تتطلب فحصًا دوريًا فقط).

يمتلك بعض القدرة على التعويض والتخميد

سهلة التركيب

يمكن للشجيرة المطاطية المرنة أن توفر درجة من العزل الكهربائي

مجالات التطبيق الأساسية:

يعتبر النوع LT عبارة عن أداة توصيل كلاسيكية "اقتصادية للأغراض العامة"، ومناسبة للتطبيقات غير المطلوبة ذات المتطلبات المنخفضة لدقة النقل والأداء الديناميكي، والطاقة المعتدلة، والبيئات النظيفة نسبيًا، مثل:

التوصيلات بين المحركات والآلات المشغلة في المراوح والمضخات والآلات العامة الأخرى (الأكثر شيوعًا).

الناقلات الخفيفة، الخلاطات، الآلات الزراعية.

الضواغط الصغيرة والمتوسطة ومجموعات المولدات.

العديد من الآلات الصناعية الخفيفة حيث تكون التكلفة عاملاً حساسًا.
