المواصفات

زاوية التشغيل ≥18 درجة

التوسع المسموح به ± 12 ~ ± 35

المواصفات الأساسية:

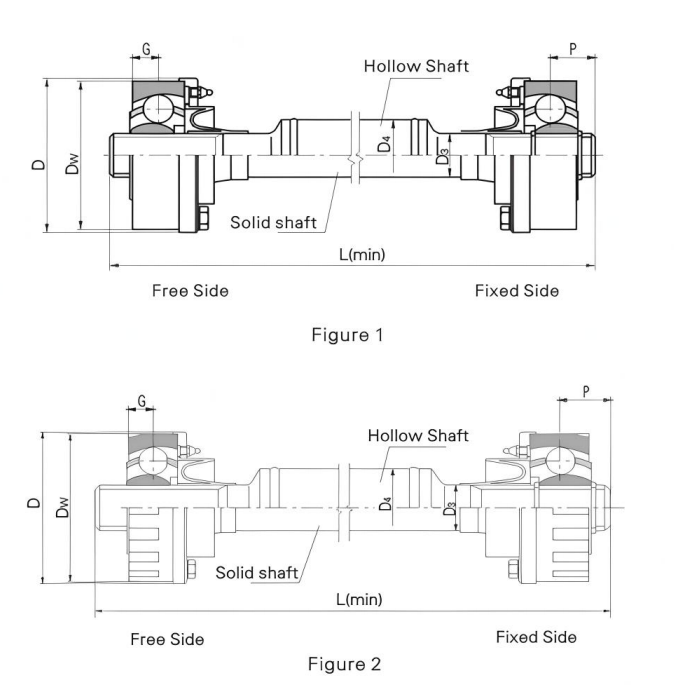

اكتب	رسم تخطيطي	عزم الدوران الاسمي (نيوتن · م)	عزم التعب (نيوتن · م)	زاوية التشغيل المسموح بها		التوسع Δ	عزم القصور الذاتي GD³ J × 10 ^-3 (كجم · م²)
				زاوية التشغيل المسموح بها			ل = 500	ل = 1000	كل 100 أكثر من الطول
				في التناوب	في راحة		رمح الصلبة	رمح جوفاء	رمح الصلبة	رمح جوفاء
BJ75DF	الشكل 1	1520	588	14 درجة	16 درجة	±12	8.67	15.8	0.12	0.96
BJ95DF	الشكل 1	2500	1127	14 درجة	16 درجة	±16	21.0	27.6	0.25	0.96
BJ125DF	الشكل 1	5782	2744	16 درجة	18 درجة	±20	76.3	91	0.79	2.1
BJ150DF	الشكل 1	11564	4704	16 درجة	18 درجة	±24	160	197	1.93	5.2
BJ175DF	الشكل 2	15680	6713	16 درجة	18 درجة	±27	273	330	2.80	8.5
BJ200DF	الشكل 2	23912	11172	16 درجة	18 درجة	±29	551	660	5.50	17.8
BJ225DF	الشكل 2	29694	14700	16 درجة	18 درجة	±29	904	1010	7.40	17.8
BJ250DF	الشكل 2	42238	20678	18 درجة	20 درجة	±30	1400	1700	12.6	54
BJ300DF	الشكل 2	63112	29106	18 درجة	20 درجة	±35	2860	3200	20.2	54

الأبعاد الرئيسية:

اكتب	رسم تخطيطي	دو	D	G	P	رمح الصلبة D3	رمح جوفاء D4	لتر (دقيقة)
اكتب	رسم تخطيطي	دو	D	G	P	رمح الصلبة D3	رمح جوفاء D4	رمح الصلبة	رمح جوفاء
BJ75DF	الشكل 1	80	85	12.2	16	22	50	145	505
BJ95DF	الشكل 1	95	100	15.9	21	27.5	50	190	505
BJ125DF	الشكل 1	125	130	20.3	29	36.75	60	250	605
BJ150DF	الشكل 1	146	151	24.1	28	46	76	250	705
BJ175DF	الشكل 2	165.1	170	25.4	38	52	89	300	805
BJ200DF	الشكل 2	190	196	30	40	60	102	335	805
BJ225DF	الشكل 2	212	218	32.5	48	66	102	375	805
BJ250DF	الشكل 2	230	238	37.5	53	76	140	395	805
BJ300DF	الشكل 2	266.7	273	42	65	84	140	445	805

السمة والاستخدام

يتم تحقيق تعديل مسافة التثبيت والتوسع المحوري من خلال الشريحة المنزلقة الملائمة في المفصل العالمي.

إنها تستخدم بشكل رئيسي لقيادة أسطوانة القرص، أسطوانة تنظيف أسطوانة الختم، أسطوانة الشد النهائية و أسطوانة الضغط على المعدات المعدنية.

المثال الرمزي:BJ125DF1000

بي جي: نوع بي جي

125: المواصفات هي 125

مدافع: نوع مدافع

1000: الطول 1000

وصف

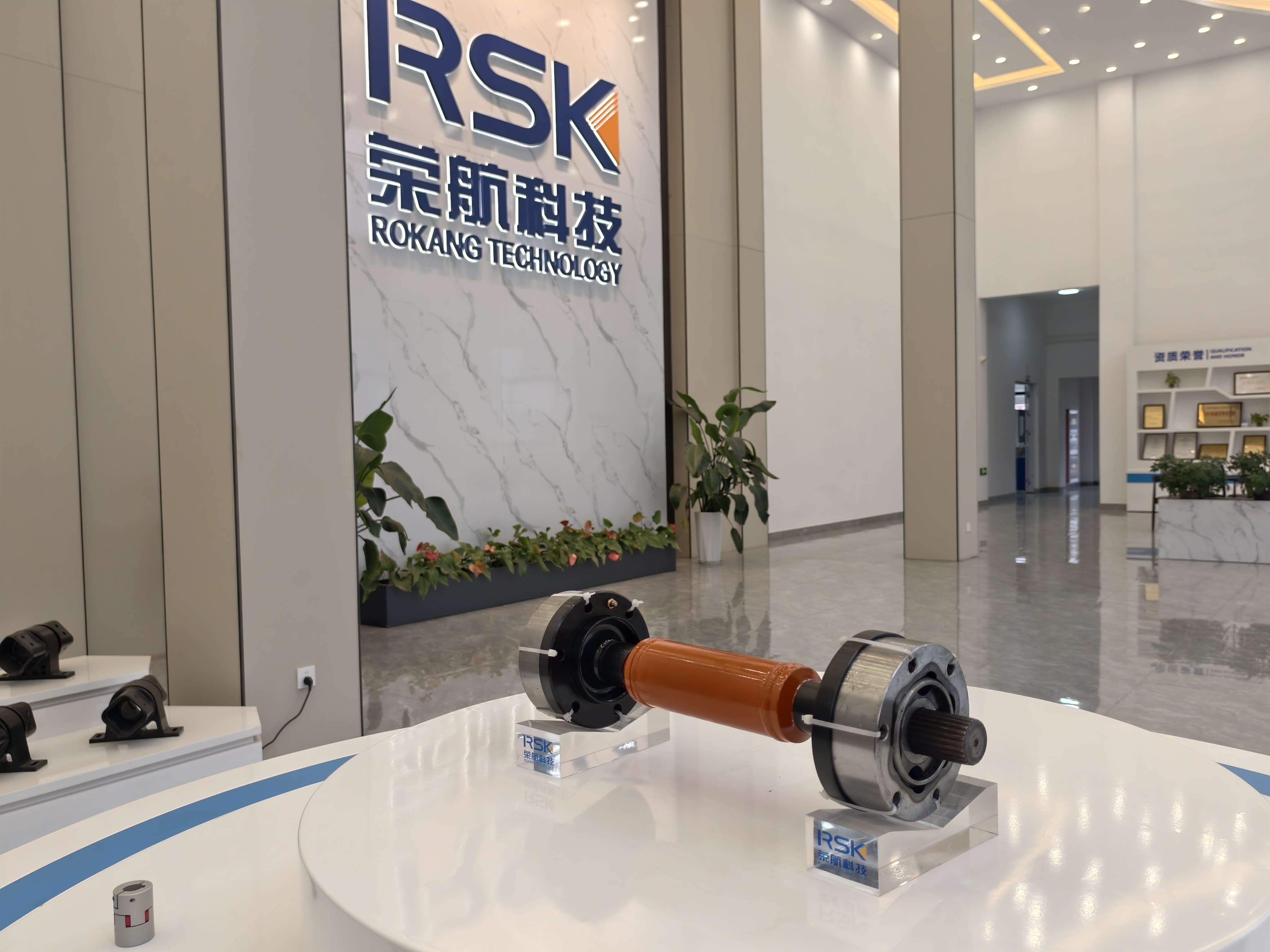

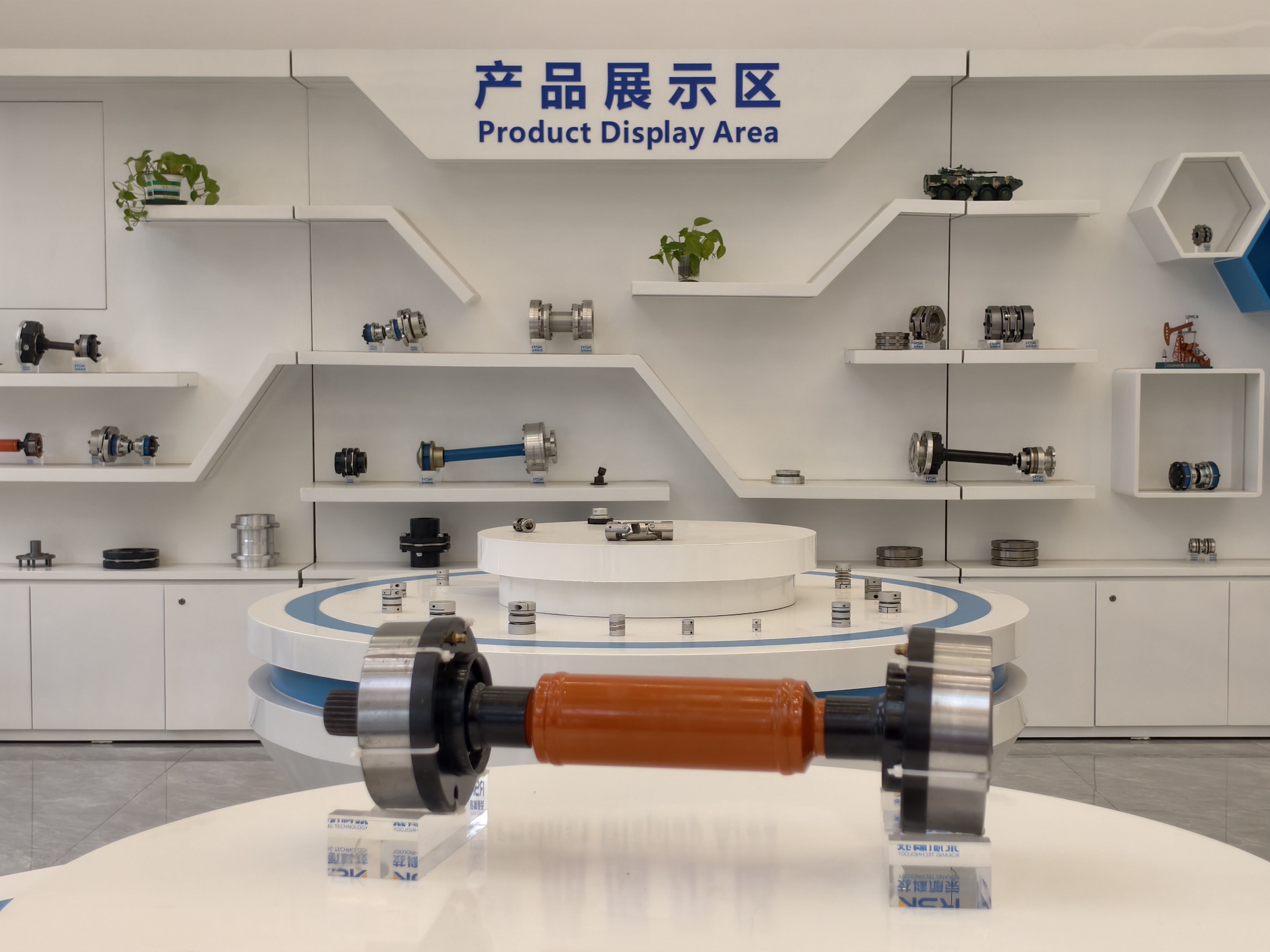

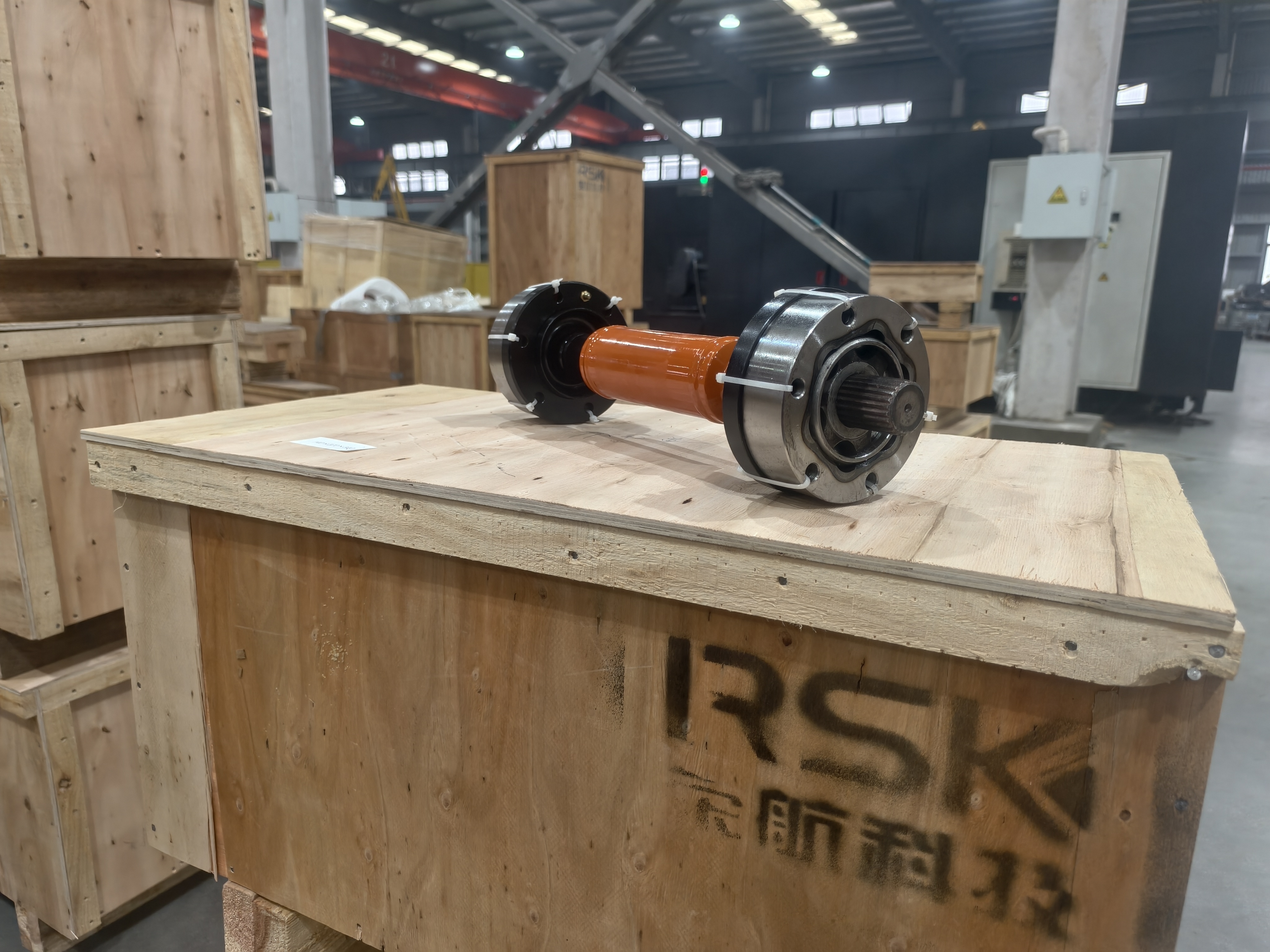

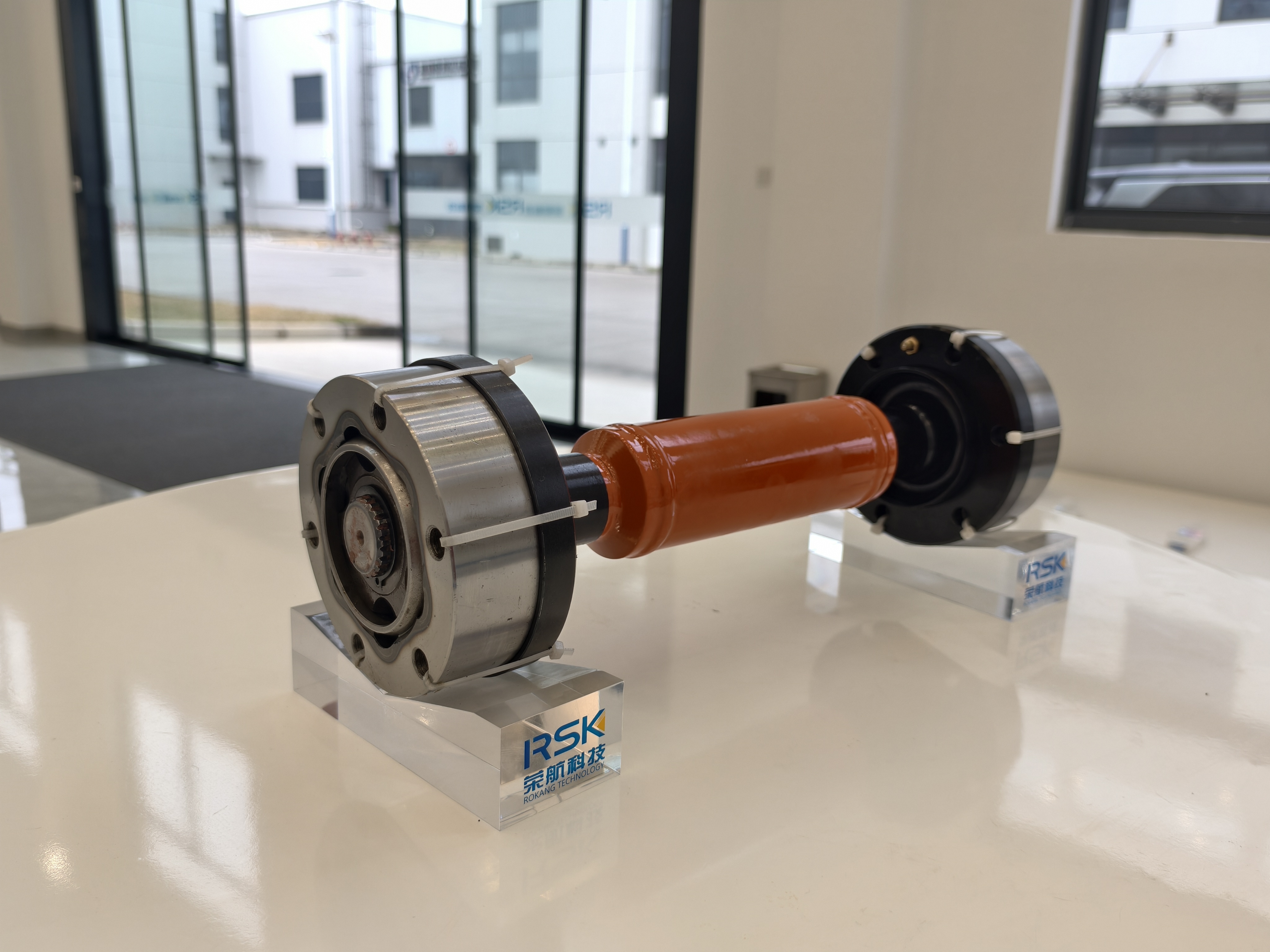

RSK CV Joint (مفصل السرعة الثابتة للقفص الكروي) هو مكون نقل عالي الأداء. نحن نقدم وصلات سير ذاتية موثوقة وفعالة من حيث التكلفة. تصميمها الهيكلي دقيق ويتكون بشكل أساسي من حلقة خارجية لقفص الكرة، وحلقة داخلية على شكل نجمة، وقفص وكرة فولاذية لنقل القوة. إن الحلقة الخارجية لقفص الكرة والحلقة الداخلية على شكل نجمة مرتبطان بقوة بأعمدة القيادة والقيادة على التوالي. تقع مراكز الكرات الفولاذية الناقلة للقوة في المستوى الذي يمر عبر مركز أداة التوصيل ويتم وضعها في مجرى السباق المكون من الأخاديد الكروية الخارجية للحلقة الخارجية الكروية والأخاديد الكروية الخارجية للحلقة الداخلية على شكل نجمة. يتطابق مركزا السطحين الكرويين مع مركز أداة التوصيل العامة، مما يضمن دقة التشغيل واستقراره.

من حيث مبدأ العمل، من أجل التأكد من أن مراكز جميع الكرات الفولاذية تكون دائمًا على منصف الزاوية بين محوري العمود، يتم تثبيت الكرات الفولاذية في نافذة القفص. بهذه الطريقة، عندما تتغير الزاوية بين أعمدة القيادة والقيادة لأدوات التوصيل، يمكن أن تستمر نقطة نقل القوة في التواجد على منصف الزاوية، بحيث تظل السرعة بين أعمدة القيادة والقيادة متزامنة، مما يحقق نقل طاقة مستقر وفعال.

يتمتع هذا المنتج بأداء ممتاز في مقاومة التآكل. المكونات الرئيسية مصنوعة من الفولاذ المقاوم للتآكل عالي القوة، وتتم معالجتها بعمليات متقدمة مثل الحدادة الدقيقة والبثق البارد لضمان استقرار الهيكل الفولاذي الداخلي وتحسين مقاومة التآكل للمادة بشكل كبير. وفي الوقت نفسه، يتم معالجة السطح بشكل خاص بمادة مضادة للتآكل لتعزيز قدرة المنتج على مقاومة التآكل في البيئات القاسية وإطالة عمر الخدمة بشكل كبير.

لديها مجموعة واسعة من سيناريوهات التطبيق، خاصة في صناعة السيارات والمعادن والصناعات الخفيفة والآلات الثقيلة وغيرها من الصناعات، حيث يمكن أن يوفر نقل العمود في ظل ظروف زوايا الميل الكبيرة والأبعاد الشعاعية المقيدة ضمانات موثوقة لتوصيل الطاقة ونقلها لأنواع مختلفة من المعدات الميكانيكية.
