المواصفات

زاوية التشغيل ≥18 درجة

نوع التوسع الكبير

الربط مع محور شفة

المواصفات الأساسية:

اكتب	رسم تخطيطي	عزم الدوران الاسمي (نيوتن · م)	عزم التعب (نيوتن · م)	زاوية التشغيل المسموح بها			التوسع Δ	عزم القصور الذاتي GD³ J × 10⁻ ³ (كجم · م²)
اكتب	رسم تخطيطي	عزم الدوران الاسمي (نيوتن · م)	عزم التعب (نيوتن · م)	في التناوب	في راحة		التوسع Δ	ل = 1000	كل 100 أكثر من الطول
BJ75DT	الشكل 1	1520	588	14 درجة		16 درجة	100	25.3	0.49
BJ95DT	الشكل 1	2500	1127	14 درجة		16 درجة	100	52.2	0.49
BJ125DT	الشكل 1	5782	2744	16 درجة		18 درجة	100	186	0.75
BJ150DT	الشكل 1	11564	4704	16 درجة		18 درجة	110	396	1.04
BJ175DT	الشكل 2	15680	6713	16 درجة		18 درجة	110	718	8.5
BJ200DT	الشكل 2	23912	11172	16 درجة		18 درجة	110	1420	17.8
BJ225DT	الشكل 2	29694	14700	16 درجة		18 درجة	140	2277	17.8
BJ250DT	الشكل 2	42238	20678	18 درجة		20 درجة	140	3905	54
BJ300DT	الشكل 2	63112	29106	18 درجة		20 درجة	140	7195	54

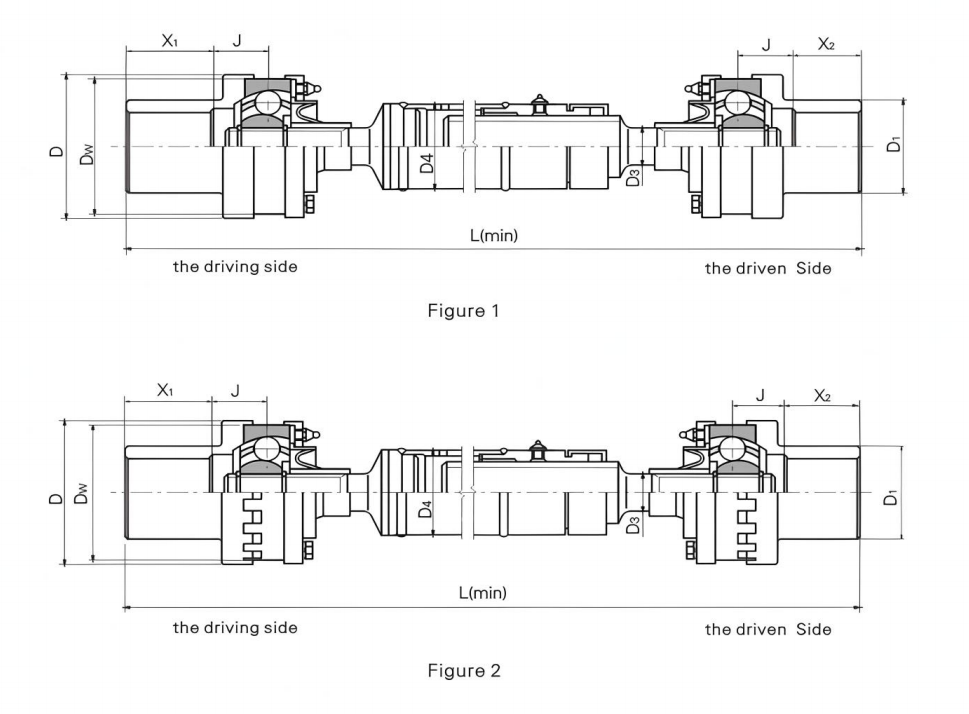

الأبعاد الرئيسية:

اكتب	رسم تخطيطي	دو	D	د1	د3	د4	J	لتر (دقيقة)
BJ75DT	الشكل 1	80	85	55	22	50	26	640
BJ95DT	الشكل 1	95	100	65	27.5	60	32	710
BJ125DT	الشكل 1	125	130	90	36.75	76	42	840
BJ150DT	الشكل 1	146	151	105	46	76	50	970
BJ175DT	الشكل 2	165.1	170	120	52	89	60	1080
BJ200DT	الشكل 2	190	196	140	60	102	65	1120
BJ225DT	الشكل 2	212	218	160	66	102	70	1140
BJ250DT	الشكل 2	230	238	180	76	140	80	1160

ملاحظات :X ₁ ،X ₂ هي أطوال نهايات العمود التي يقررها العملاء.

السمة والاستخدام

يتم تحقيق تعديل مسافة التثبيت والتوسع المحوري من خلال الشريحة المنزلقة الملائمة في المفصل العالمي، ويمكن تعديل التمدد وفقًا للمتطلبات الخاصة. وهي تستخدم بشكل أساسي لقيادة أسطوانة القرص، وأسطوانة تنظيف أسطوانة الختم، وأسطوانة الشد النهائية، وأسطوانة الضغط على المعدات المعدنية.

المثال الرمزي:BJ125DT1000

بج: نوع بج

125: المواصفات هي 125

د: نوع د

T: توسيع شريحة العمود الوسيطة

1000:الطول1000

وصف

يعتبر القفص الكروي الثابت ذو السرعة الثابتة المتزامنة العالمية ذات الامتداد الكبير أحد مكونات ناقل الحركة الذي يجمع بين التصميم المبتكر والأداء الممتاز. يتكون هيكلها الرائع من غلاف نجمي (مجرى سباق داخلي)، وقشرة كروية (مجرى سباق خارجي)، وكرة فولاذية، ومشبك، وغطاء غبار، وقفص. على الجدار الداخلي للهيكل الأسطواني والجزء الخارجي من الغلاف النجمي، تصميم الأخدود المستقيم الأسطواني الفريد من نوعه، مع الكرات الفولاذية الموضوعة بدقة فيه، جنبًا إلى جنب مع الوضع المستقر للكرات الفولاذية بواسطة القفص، ومجاري المياه الكروية الفولاذية الستة المشحمة جيدًا على مقاعد الكرة الداخلية والخارجية، يضمن نقل طاقة مستقر وفعال.

عند العمل، تبدأ الطاقة من عمود النقل وتصل إلى نهاية الإخراج بسلاسة من خلال توصيل الكرات الفولاذية والقشرة الكروية. بغض النظر عن كيفية تغير الزاوية بين الأعمدة في ظل ظروف العمل المعقدة، يمكن أن تضمن أدوات التوصيل تزامن عمود الإدخال وسرعة عمود الخرج مع هيكلها المبتكر لتحقيق نقل سلس ودقيق للطاقة.

من حيث الأداء، فهو يتمتع بكل المزايا. كفاءة النقل العالية هي أهم ما يميزها. يتغير فقدان الطاقة بشكل خطي تقريبًا في نطاق ميل العمود. في ظل ظروف العمل العادية، يمكن أن تصل كفاءة النقل إلى 0.98. مع قدرة التعويض الزاوي الممتازة، يمكن تغيير الزاوية بين العمودين بمرونة من 0° إلى 45°، ويمكنها التعامل مع بيئات التركيب والتشغيل المختلفة. وفي الوقت نفسه، تتمتع أيضًا بأداء تلسكوبي جيد، والذي يمكنه امتصاص الاهتزاز والتأثير بشكل فعال أثناء تشغيل المعدات وتقليل خسائر النظام. بالإضافة إلى ذلك، تتم معالجة قناة دوران الاقتران بدقة عالية، وكل مكون عبارة عن جسم دوار موحد. بعد تجارب التوازن الديناميكي الصارمة، يتم ضمان دقة التوازن الديناميكي العالية، وتكون العملية مستقرة وموثوقة.

في مجال السيارات، يتم استخدامه لنصف محاور المركبات ذات الدفع الأمامي وأعمدة قيادة المركبات ذات الدفع الرباعي لضمان إنتاج الطاقة بشكل سلس؛ في الآلات الصناعية، مثل الأدوات الآلية والآلات الثقيلة وما إلى ذلك، فإنه يوفر دعمًا قويًا للتشغيل المستقر للمعدات. مع هيكلها المدمج، التركيب السهل، الختم الجيد، والعمر الطويل، أصبحت وصلة عمود الإدارة المتزامنة من نوع القفص الكروي الثابت القابلة للسحب خيارًا مثاليًا لنقل الطاقة في العديد من الصناعات.
