Name: RSK BJD عزم دوران عالي قفص كروي أخدود متزامن ذو سرعة ثابتة عالمية اقتران CVJ
Rating: 5 (99 reviews)

المواصفات

زاوية التشغيل = 18 درجة

التوسع المسموح به 士12~±35

الربط مع محور شفة

المواصفات الأساسية:

اكتب	رسم تخطيطي	عزم الدوران الاسمي (نيوتن · م)	عزم التعب (نيوتن · م)	زاوية التشغيل المسموح بها		التوسع Δ	عزم القصور الذاتي GD³ J × 10 ^-3 (كجم · م²)
				زاوية التشغيل المسموح بها			ل = 500	ل = 1000	كل 100 أكثر من الطول
				في التناوب	في راحة		رمح الصلبة	رمح جوفاء	رمح الصلبة	رمح جوفاء
BJ75D	الشكل 1	1520	588	14 درجة	16 درجة	±12	16.4	23.6	0.12	0.96
BJ95D	الشكل 1	2500	1127	14 درجة	16 درجة	±16	40	46.6	0.25	0.96
BJ125D	الشكل 1	5782	2744	16 درجة	18 درجة	±20	152	166	0.79	2.1
BJ150D	الشكل 1	11564	4704	16 درجة	18 درجة	±24	323	360	1.93	5.2
BJ175D	الشكل 2	15680	6713	16 درجة	18 درجة	±27	596	653	2.80	8.5
BJ200D	الشكل 2	23912	11172	16 درجة	18 درجة	±29	1180	1290	5.50	17.8
BJ225D	الشكل 2	29694	14700	16 درجة	18 درجة	±29	1960	2070	7.40	17.8
BJ250D	الشكل 2	42238	20678	18 درجة	20 درجة	±30	3250	3550	12.6	54
BJ300D	الشكل 2	63112	29106	18 درجة	20 درجة	±35	6200	6540	20.2	54

الأبعاد الرئيسية:

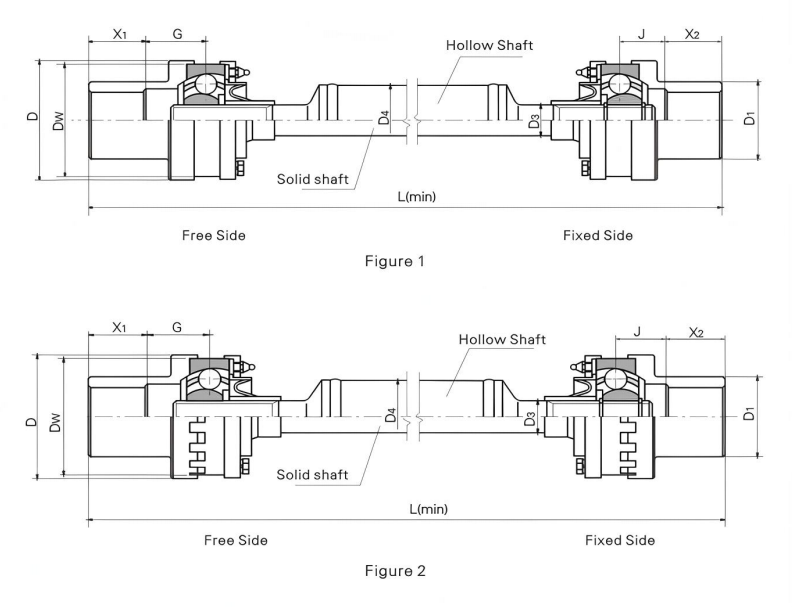

اكتب	رسم تخطيطي	دو	D	د1	G	J	رمح الصلبة D3	رمح جوفاء D4	لتر (دقيقة)
اكتب	رسم تخطيطي	دو	D	د1	G	J	رمح الصلبة D3	رمح جوفاء D4	رمح الصلبة	رمح جوفاء
BJ75D	الشكل 1	80	85	55	38	26	22	50	280	640
BJ95D	الشكل 1	95	100	65	50	32	27.5	50	400	710
BJ125D	الشكل 1	125	130	90	62	42	36.75	60	490	840
BJ150D	الشكل 1	146	151	105	72	50	46	76	520	970
BJ175D	الشكل 2	165.1	170	120	80	60	52	89	580	1080
BJ200D	الشكل 2	190	196	140	85	65	60	102	650	1120
BJ225D	الشكل 2	212	218	160	90	70	66	102	720	1140
BJ250D	الشكل 2	230	238	180	100	80	76	140	750	1160
BJ300D	الشكل 2	266.7	273	205	115	90	84	140	830	1190

ملاحظات :X ₁ ،X ₂ هي أطوال نهايات العمود التي يقررها العملاء.

السمة والاستخدام

يتم تحقيق تعديل مسافة التثبيت والتوسع المحوري من خلال الشريحة المنزلقة الملائمة في المفصل العالمي.

يتم استخدامه بشكل أساسي لقيادة أسطوانة القرص ، وأسطوانة ختم أسطوانة التنظيف ، وأسطوانة الشد النهائية ، وأسطوانة الضغط على المعدات المعدنية.

المثال الرمزي:BJ125D1000

بي جي: نوع بي جي

125: المواصفات هي 125

د: نوع د

1000: الطول1000

الوصف

إن الوصلة الشاملة ذات السرعة الثابتة للقفص الكروي ذو الأخدود القوسي هي مكون دقيق يلعب دورًا رئيسيًا في مجال النقل الصناعي الحديث. بفضل أدائه الممتاز والجودة الموثوقة، فقد أصبح خيارًا مثاليًا للعديد من سيناريوهات التطبيقات عالية الطلب.

يتكون CV Joint بشكل أساسي من المكونات الأساسية مثل الحلقة الخارجية لقفص الكرة والحلقة الداخلية على شكل نجمة والقفص والكرة الفولاذية لنقل القوة. ترتبط الحلقة الخارجية لقفص الكرة والحلقة الداخلية على شكل نجمة بقوة بالأعمدة الرئيسية والتابعة على التوالي. يقع مركز الكرة الفولاذية لنقل القوة في المستوى الذي يمر عبر مركز أداة التوصيل ويتم وضعها في مجرى السباق المكون من الأخاديد الكروية الخارجية للحلقة الخارجية الكروية والأخاديد الكروية الخارجية للحلقة الداخلية على شكل نجمة. يتطابق مركزا المجالين تمامًا مع مركز أداة التوصيل الشاملة، ويتم تثبيت الكرات الفولاذية في نافذة القفص. يضمن هذا التصميم الهيكلي الرائع أنه عندما تتغير الزاوية بين الأعمدة الرئيسية والتابعة لأدوات التوصيل، تكون نقطة نقل القوة دائمًا على منصف الزاوية، وبالتالي تحقيق تزامن السرعة بين الأعمدة الرئيسية والتابعة، وهو أيضًا السبب الأساسي وراء تسميتها بالاقتران العالمي للسرعة الثابتة المتزامنة.

من حيث الأداء، هذا الاقتران لديه العديد من النقاط البارزة. إن تزامنها ممتاز، مما يتجنب بشكل فعال مشكلة تشغيل المعدات غير المستقرة الناتجة عن اختلاف السرعة. إنه يتميز بأداء قوي للتخزين المؤقت وتقليل الاهتزاز، والذي يمكن أن يقلل بشكل كبير من الضوضاء أثناء عملية النقل ويخلق بيئة أكثر هدوءًا لتشغيل المعدات. علاوة على ذلك، تحت نفس قطر الدوران وزاوية الميل، يمكن زيادة قدرة الحمل بمقدار 0.5-1 مرة مقارنة بالمنتجات المماثلة، والتي تكون قادرة تمامًا على نقل عزم دوران كبير. في كلا الاتجاهين المحوري والشعاعي، لديها مبلغ تعويض كبير، خاصة في الاتجاه المحوري، والذي يمكن تحقيقه بدون خطوط خارجية، مما يبسط بشكل كبير الهيكل العام للمعدات. بالإضافة إلى ذلك، تتميز أدوات التوصيل أيضًا بمزايا الهيكل الجديد، الوزن الخفيف، قابلية المعالجة الجيدة، وما إلى ذلك، وهو مناسب للإنتاج الضخم ويساعد على تقليل التكاليف. وفي الوقت نفسه، فهي موثوقة في التشغيل، وسهلة التجميع والتفكيك، وسهلة الصيانة اليومية، ولها عمر خدمة طويل. سواء كان ذلك حملًا ثقيلًا منخفض السرعة أو ظروف نقل عالية السرعة، فيمكنه التعامل معه بسهولة.

يتم استخدام أداة التوصيل العالمية المتزامنة ذات السرعة الثابتة ذات عزم الدوران العالي على نطاق واسع في العديد من الصناعات مثل المعادن والتعدين والآلات الهندسية والبتروكيماويات وما إلى ذلك. في معدات درفلة الصلب واسعة النطاق في الصناعة المعدنية، يمكنها نقل عزم دوران كبير بثبات لضمان كفاءة ودقة عملية درفلة الفولاذ؛ في معدات الحفر والنقل لآلات التعدين، يمكنها التكيف مع ظروف العمل المعقدة لضمان نقل طاقة مستقر وموثوق؛ في عمليات الرفع والحفر للآلات الهندسية، فإنه يوفر دعمًا قويًا لإنتاج الطاقة القوي للمعدات؛ في معدات الخلط والنقل واسعة النطاق في صناعة البتروكيماويات، فإنها تلعب دورًا حيويًا في النقل.
