RSK-BJB قفص كروي ناقل الحركة عالي الكفاءة CV وصلات عالمية تستخدم بشكل رئيسي في نهاية عجلة شاحنة التعدين

خصائص BJ-B:

زاوية التشغيل ≥42.5 درجة

الربط من خلال رمح Spline

المواصفات الأساسية

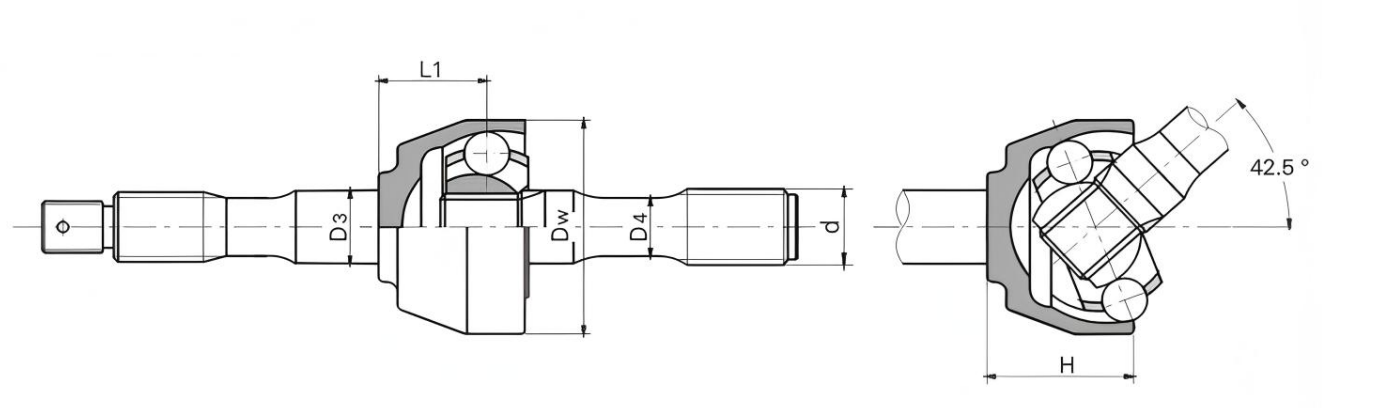

الأبعاد الرئيسية

ملاحظات: الأبعاد "∞" هي للرجوع إليها

السمة والاستخدام

• هيكل مدمج من السهل تجميع وتفكيك. يمكن أن تصل زاوية التشغيل المسموح بها إلى 42.5 درجة.
• يتم استخدامه بشكل أساسي لنقل جسر توجيه القيادة للمركبات.

المثال الرمزي:BJ125B1000

BJ: نوع BJ

125: المواصفات هي 125

ب: النوع ب

1000: الطول 1000

تعتبر وصلات CV Universal ذات قفص كروي ناقل الحركة عالي الكفاءة أحد مكونات النقل الدقيقة المصممة لظروف العمل المعقدة. يلعب أدائها الممتاز والجودة الموثوقة دورًا رئيسيًا في العديد من المجالات. ​

تتكون أداة التوصيل بشكل أساسي من حلقة خارجية لقفص كروي وحلقة داخلية على شكل نجمة وقفص وكرة فولاذية لنقل القوة. ترتبط الحلقة الخارجية لقفص الكرة والحلقة الداخلية على شكل نجمة بشكل وثيق بالأعمدة الرئيسية والتابعة على التوالي. تقع مراكز الكرات الفولاذية الناقلة للقوة جميعها في المستوى الذي يمر عبر مركز أداة التوصيل ويتم وضعها في مجرى السباق المكون من الأخاديد الكروية الخارجية للحلقة الخارجية الكروية والأخاديد الكروية الخارجية للحلقة الداخلية على شكل نجمة. يتطابق مركزا السطحين الكرويين مع مركز الاقتران الشامل. للتأكد من أن مراكز جميع الكرات الفولاذية تقع على منصف الزاوية بين محوري العمودين، يتم تثبيت الكرات الفولاذية بذكاء في نافذة القفص. يضمن هذا التصميم المبتكر أنه عندما تتغير الزاوية بين الأعمدة الرئيسية والتابعة لأدوات التوصيل، يمكن دائمًا تحديد موقع نقطة نقل القوة بدقة على منصف الزاوية، وبالتالي ضمان التزامن المثالي للسرعة بين الأعمدة الرئيسية والتابعة. ​

هذا الاقتران له العديد من المزايا الهامة. فيما يتعلق بأداء النقل، يمكنه تحقيق نقل متزامن عالي الدقة، وتقليل فقدان الطاقة بشكل فعال أثناء نقل الطاقة، ويمكن أن تصل كفاءة النقل إلى 98% أو أكثر. وفي الوقت نفسه، فإن أداء التخزين المؤقت وتقليل الاهتزاز الممتاز يمكن أن يقلل بشكل كبير من الضوضاء الناتجة أثناء تشغيل المعدات، مما يخلق جوًا هادئًا نسبيًا لبيئة العمل. فيما يتعلق بقدرة التحمل، في ظل نفس ظروف قطر الدوران وزاوية الميل، مقارنة بالوصلات التقليدية، يمكنها زيادة سعة الحمل بمقدار 0.5 إلى 1 مرة، ويمكنها بسهولة التعامل مع ظروف الحمل الثقيل. علاوة على ذلك، فإن هيكلها المدمج وحجمها الصغير يجعلها مناسبة جدًا لسيناريوهات العمل ذات القيود الصارمة على الأبعاد الشعاعية. بالإضافة إلى ذلك، تتميز الوصلة بأداء إغلاق ممتاز وتعتمد تكنولوجيا إغلاق متقدمة لتجنب تسرب الشحوم بشكل فعال، مما يزيد بشكل كبير من دورة الصيانة وعمر الخدمة للمعدات. ​

يتم استخدام أدوات التوصيل المتزامن العالمية المتزامنة من نوع قفص الكرة الثابتة ذات الكفاءة العالية على نطاق واسع في العديد من المجالات مثل تصنيع السيارات والهندسة الميكانيكية والصناعات المعدنية والفضاء وما إلى ذلك. في نظام نقل السيارات، فهي تضمن النقل السلس للطاقة وتحسن أداء التعامل مع السيارة واستقرار القيادة؛ وفي معدات الهندسة الميكانيكية، فإنه يوفر ضمانًا موثوقًا للتشغيل الفعال لأنواع مختلفة من الآلات؛ في المعدات واسعة النطاق في الصناعة المعدنية، يمكنها تحمل عزم الدوران الضخم وظروف العمل المعقدة، مما يساعد على التقدم السلس للإنتاج؛ في مجال الطيران، دقتها العالية وموثوقيتها العالية تلبي المتطلبات الفنية الصارمة.
