Name: RSK-SWC BH نوع لحام اقتران مشترك عالمي ذو امتداد قياسي
Rating: 5 (99 reviews)

المواصفات

يعوض عن اختلال الزاوية الكبيرة

تصميم مدمج بسعة تحميل عالية

كفاءة نقل عالية

موثوقية عالية وصيانة بسيطة نسبيًا

مناسبة للبيئة القاسية

في التطبيقات العملية، يتم تصنيفها إلى أنواع الخدمة الشاقة والمتوسطة والخفيفة والصغيرة الحجم بناءً على حجم عزم الدوران المنقول. تُستخدم أدوات التوصيل العالمية للخدمة الشاقة بشكل شائع في الآلات المعدنية، والآلات الثقيلة، والآلات البترولية، وآلات البناء، وآلات الرفع والنقل، وما إلى ذلك. غالبًا ما يتم استخدام أدوات التوصيل العالمية للخدمة المتوسطة والخفيفة في المركبات مثل السيارات والقاطرات، وكذلك في الآلات الصناعية الخفيفة. تُستخدم أدوات التوصيل العامة صغيرة الحجم في المقام الأول لنقل الحركة، عادةً في الآلات الدقيقة وآليات التحكم.

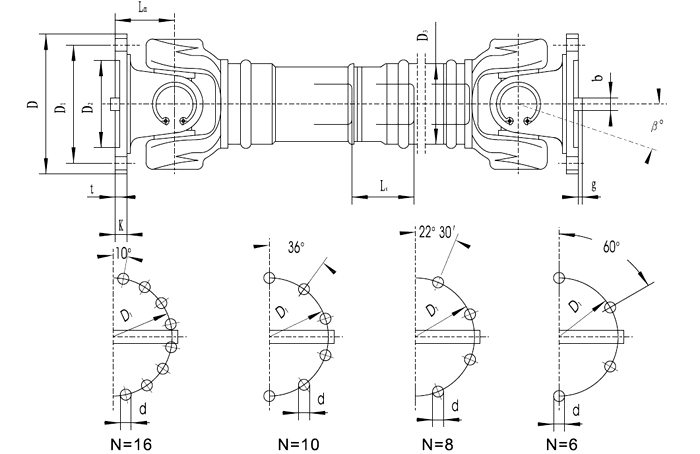

ف / ن	القطر التكتيكي D/مم	عزم الدوران الاسمي طن / كيلو نيوتن متر	عزم التعب تف / كيلو نيوتن متر	الإزاحة المحورية ليرة سورية / مم	اختلال الزاوية β/(.)	البعد (مم)				اللحظة الديناميكية للقصور الذاتي (كجم·م2)			الوزن (كجم)
						لمين	د3		م	لمين	زيادة قدرها 100 ملم		لمين	زيادة قدرها 100 ملم
SWC100BH	100	1.25	0.63	≥25	55	390		60		0.0044		0.00019	6.10		0.35
SWC120BH	120	2.5	1.25	≥25	80	485		70		0.0109		0.00044	10.8		0.55
SWC150BH	150	5	2.5	≥25	80	590		89		0.0423		0.00157	24.5		0.85
SWC180BH	180	12.5	6.3	≥25	100	810		114		0.1750		0.0070	70.0		2.5
SWC225BH	225	40	20	≥15	140	920		152		0.5380		0.0234	122		4.9
SWC250BH	250	63	31.5	≥15	140	1035		168		0.9660		0.0277	172		5.3
SWC285BH	285	90	45	≥15	140	1190		194		2.0110		0.0510	263		6.3
SWC315BH	315	125	63	≥15	140	1315		219		3.6050		0.0795	382		8.0
SWC350BH	350	180	90	≥15	150	1410		267		7.0530		0.2219	582		15.0
SWC390BH	390	250	125	≥15	170	1590		267		12.164		0.2219	738		15.0
SWC440BH	440	355	180	≥15	190	1875		325		21.420		0.4744	1190		21.7
SWC490BH	490	500	250	≥15	190	1985		325		32.860		0.4744	1452		21.7
SWC550BH	550	710	355	≥15	240	2300		426		68.920		1.3570	2380		34

الوصف

تعد أداة التوصيل المشتركة الشاملة (المعروفة أيضًا باسم وصلة كاردان أو وصلة هوك أو وصلة U) مكونًا أساسيًا يستخدم على نطاق واسع في أنظمة القيادة الميكانيكية. وتتمثل وظيفتها الأساسية في توصيل عمودين لا تكون محاورهما على خط مستقيم ونقل عزم الدوران والحركة الدورانية بينهما. ويعتمد مبدأ تشغيلها على آلية ربط كروية، مما يسمح للأعمدة المتصلة بتكوين زاوية مضمنة معينة (عادة ما تصل إلى 15 درجة -20 درجة) داخل المستوى والتعويض عن اختلال المحاذاة المحورية والقطرية والزاوية البسيطة.

يتكون اقتران المفصل العالمي النموذجي بشكل أساسي من المكونات التالية:

النير (نير القيادة والنير المقاد): تنتهي الشوكة على شكل حرف U أو على شكل نير متصلة بالأعمدة.

العمود المتقاطع/العنكبوتي (الصليبي الشكل): المكون الأساسي، ويضم أربع دفاتر مرتكز الدوران مرتبة على شكل متقاطع.

محامل الإبرة / المحامل العادية: يتم تركيبها بين مجلات العمود المتقاطع وتجويف المقرن لتقليل الاحتكاك والتآكل.

غطاء المحمل / حلقة التثبيت (المشبك الدائري): يستخدم لتأمين وإغلاق المحامل، مما يمنع تفكيكها.

للتغلب على تقلبات السرعة المتأصلة لمفصل واحد، تستخدم الممارسة الهندسية عادةً ترتيب "المفصل العالمي المزدوج" على التوالي. يجب أن يلتزم هذا الإعداد بقاعدة التثبيت التي تنص على أن "زوايا عمود الإدخال وعمود الخرج بالنسبة للعمود المتوسط متساوية، وأن النير الموجود على طرفي العمود المتوسط يقع في نفس المستوى" لتحقيق نقل سرعة ثابت.

يعوض عن اختلال الزاوية الكبيرة:

ومن أبرز مميزاته. يمكن للمفصل الواحد أن يستوعب زاوية عمل كبيرة نسبيًا (عادةً 15°-25°، حتى 35° مع تصميمات خاصة)، مما يجعله مثاليًا لتوصيل الأعمدة التي بها أخطاء تركيب كبيرة أو تلك التي تخضع لحركة نسبية أثناء التشغيل.

تصميم مدمج بسعة تحميل عالية:

بناء بسيط نسبيًا لكنه متين، غالبًا ما يكون مصنوعًا من سبائك الفولاذ عالية القوة. قادرة على نقل عزم دوران عالي جدًا، ومناسبة للآلات الثقيلة (مثل مصانع الدرفلة والسفن ومعدات التعدين).

كفاءة نقل عالية:

مع محامل الإبرة، يكون فقدان الاحتكاك في حده الأدنى، مما يحقق معدلات كفاءة تبلغ 98%-99.9%.

موثوقية عالية وصيانة بسيطة نسبيًا:

متين ومتين مع عمر خدمة طويل عند تشحيمه بشكل صحيح. تظهر الأعطال عادةً على شكل تآكل في العمود المتقاطع أو المحامل، والتي يسهل استبدالها نسبيًا.

مناسبة للبيئات القاسية:

يمكن أن تعمل في البيئات المتربة أو الرطبة أو ذات التغيرات في درجات الحرارة عندما تكون مجهزة بأغطية أو موانع تسرب واقية.

مجالات التطبيق الأساسية:

صناعة السيارات: أنظمة عمود الإدارة، التي تربط ناقل الحركة بمحور القيادة.

الآلات المعدنية: آليات الدفع لمطاحن الدرفلة وآلات التقويم.

آلات البناء: المواقع التي تتطلب نقل الطاقة بزاوية كبيرة في الرافعات والحفارات وشاحنات ضخ الخرسانة وغيرها.

آلات الورق، والصناعة البحرية، وآلات التعدين الثقيلة: المعدات التي تنقل عزم الدوران العالي وتتضمن عدم محاذاة العمود.
