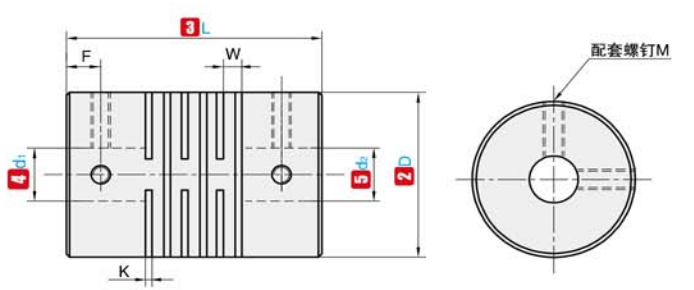

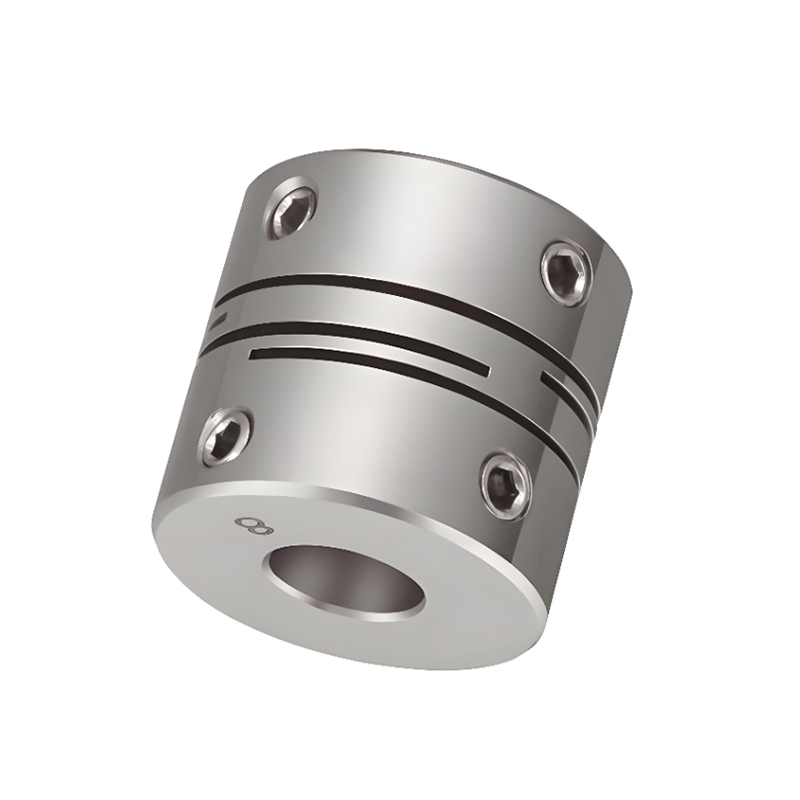

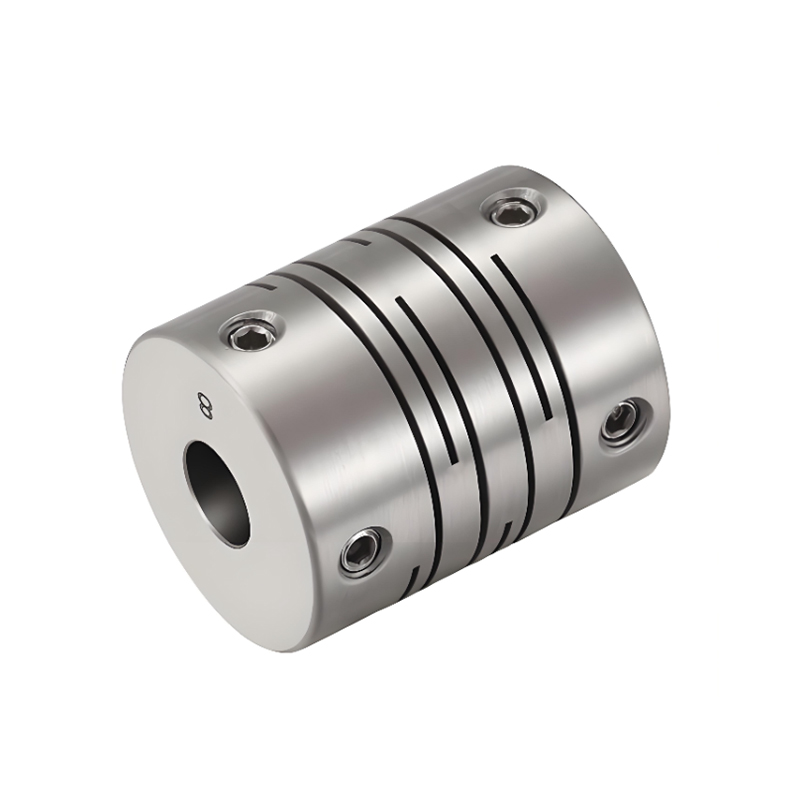

RSK-CPPG صلابة عالية من الفولاذ المقاوم للصدأ خط متوازي رمح اقتران تحديد المواقع نوع المسمار

اسم الرمز

D

L

القطر الداخلي القياسي (مم)

K

W

F

M

تشديد عزم الدوران (نيوتن متر)

RSK-CPPG

16

17.4

3  4  5  6

0.55

1.18

3.0

م3

0.8

19

20

3  4  5  6  6.35  7  8

0.55

1.18

3.4

م3

0.8

24

25

4  5  6  6.35  7  8  9         10  11

0.55

1.49

3.78

م4

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12  12.7

0.55

1.81

4.5

م5

5

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

م5

5

39

40

8  9  9.525  10  11  12  12.7  14  15  16  18  19

0.8

2.34

7.0

م5

5

44

45

8  9  9.525  10  11  12  12.7  14  15  16  18  19  20

0.8

2.54

7.75

م6

8

ملاحظة: يمكن دمج الفتحات الداخلية الموجودة على طرفي أداة التوصيل بحرية مع الحد الأدنى والحد الأقصى للأقطار الداخلية. أحجام القطر الداخلي المحددة في الجدول هي للإشارة فقط. قطر الثقب الذي يطلبه العميل هو أيضًا كمرجع فقط. لمعرفة قطر الثقب الذي يطلبه العميل، يرجى الاتصال بنا.

اسم الرمز

D

L

تصنيف عزم الدوران (نيوتن متر)

السماح بالتحيز (مم)

السماح بالإمالة (∠°)

السماح بالانحراف المحوري (مم)

السماح بلفة في الدقيقة

الصلابة الالتوائية الثابتة (N.m/rad)

لحظة القصور الذاتي (نيوتن متر)

الوزن (ز)

RSK-CPPG

16

17.4

2

0.05

0.5

±0.10

24000

200

2.8x10 ^-5

25

19

20

4

0.05

0.5

±0.10

24000

270

6.2x10 ^-5

40

24

25

6

0.05

0.5

±0.10

24000

790

2.0x10 ^-5

75

29

30

8

0.05

0.5

±0.10

24000

1400

5.2x10 ^-5

145

34

35

12

0.05

0.5

±0.10

24000

2200

1.1x10 ^-4

200

39

40

15

0.05

0.5

±0.10

24000

4100

2.3x10 ^-4

250

44

45

23

0.05

0.5

±0.10

24000

5100

4.3x10 ^-4

365

ملاحظة: يتم قياس عزم الدوران بالقصور الذاتي والمعلمات التقنية المذكورة أعلاه بمعيار الفتحة القصوى. ترتبط قيمة عزم الدوران القصوى المقدرة بمتانة أداة التوصيل نفسها. كلما زاد القطر الخارجي زادت القوة، وكلما صغر القطر الخارجي زادت السرعة المسموح بها.
