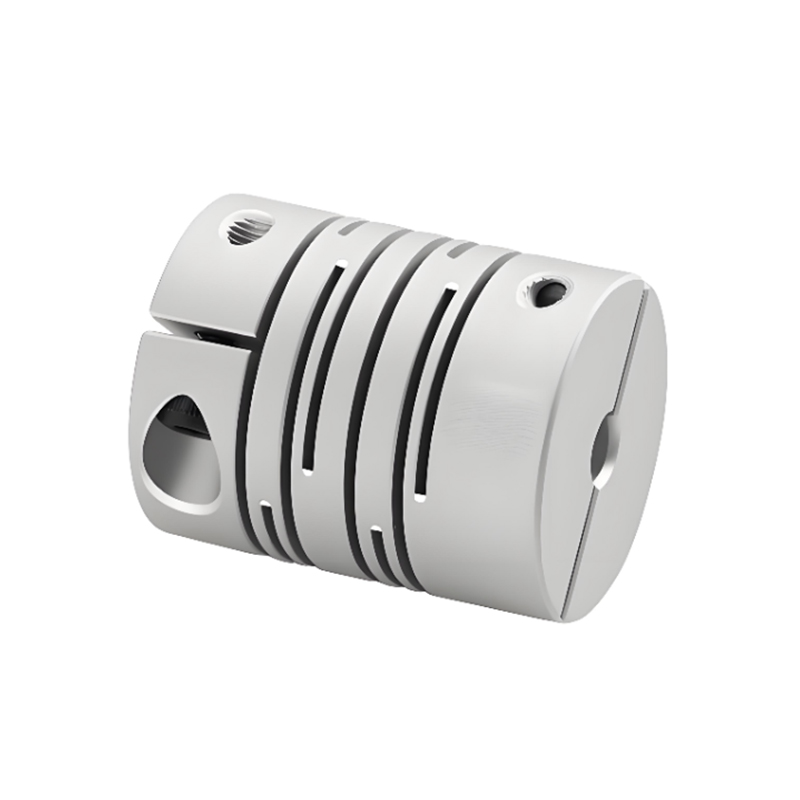

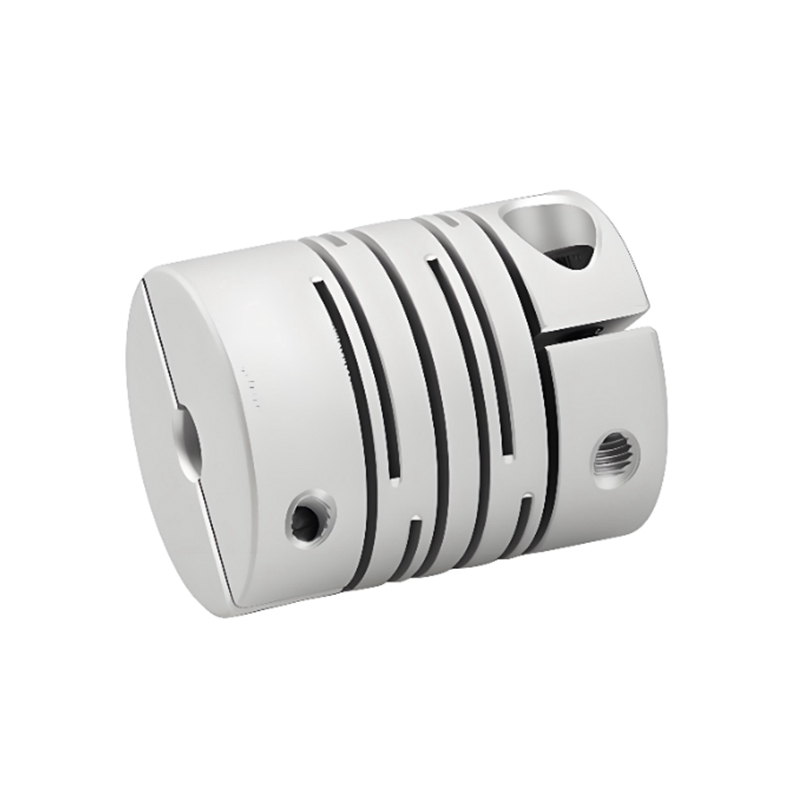

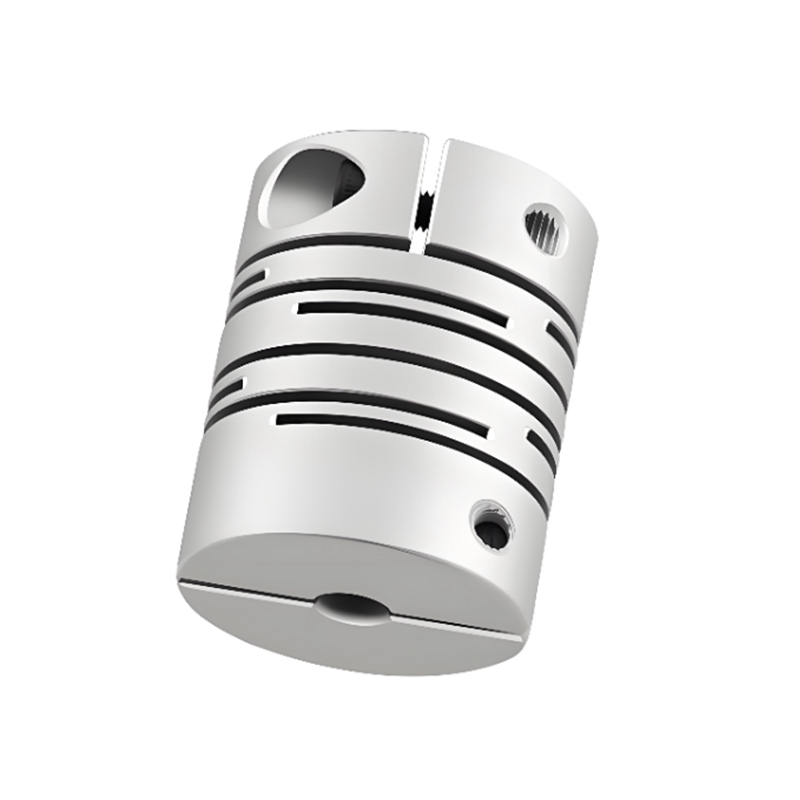

RSK-CPPC عالية الصلابة سبائك الألومنيوم خط متوازي رمح اقتران نوع المشبك

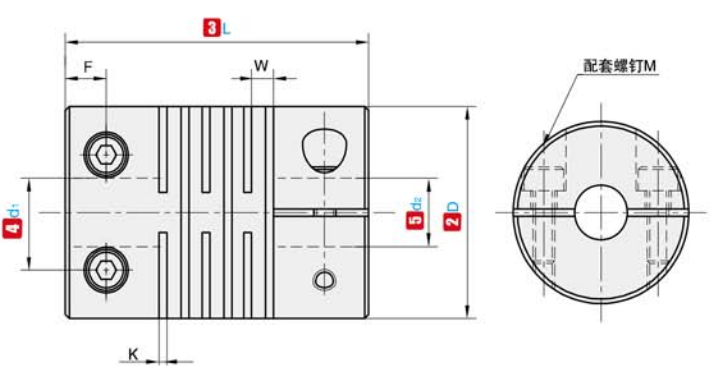

اسم الرمز

D

L

القطر الداخلي القياسي (مم)

K

W

F

M

تشديد عزم الدوران (نيوتن متر)

RSK-CPPC

16

17.5

3  4  5  6

0.55

1.18

3.0

م2.5

0.8

19

20

3  4  5  6  6.35  7  8

0.55

1.18

3.4

م2.5

0.8

24

25

4  5  6  6.35   7  8  9         10

0.55

1.49

3.78

م3

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12

0.55

1.81

4.5

م3

1.2

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

م3

1.2

ملاحظة: يمكن دمج الفتحات الداخلية الموجودة على طرفي أداة التوصيل بحرية مع الحد الأدنى والحد الأقصى للأقطار الداخلية. أحجام القطر الداخلي المحددة في الجدول هي للإشارة فقط. قطر الثقب الذي يطلبه العميل هو أيضًا كمرجع فقط. لمعرفة قطر الثقب الذي يطلبه العميل، يرجى الاتصال بنا.

اسم الرمز

D

L

تصنيف عزم الدوران (نيوتن متر)

السماح بالتحيز (مم)

السماح بالإمالة (∠°)

السماح بالانحراف المحوري (مم)

السماح بلفة في الدقيقة

الصلابة الالتوائية الثابتة (N.m/rad)

لحظة القصور الذاتي (نيوتن متر)

الوزن (ز)

RSK-CPPC

16

17.5

0.75

0.05

0.5

±0.10

24000

200

2.8x10 ^-7

7

19

20

1.5

0.05

0.5

±0.10

20000

270

6.2x10 ^-7

12

24

25

2.2

0.05

0.5

±0.10

16000

790

2.0x10 ^-6

23

29

30

3

0.05

0.5

±0.10

13000

1400

5.2x10 ^-6

41

34

35

4.5

0.05

0.5

±0.10

11000

2200

1.1x10 ^-5

62

ملاحظة: يتم قياس عزم الدوران بالقصور الذاتي والمعلمات التقنية المذكورة أعلاه بمعيار الفتحة القصوى. ترتبط قيمة عزم الدوران القصوى المقدرة بمتانة أداة التوصيل نفسها. كلما زاد القطر الخارجي زادت القوة، وكلما صغر القطر الخارجي زادت السرعة المسموح بها.
