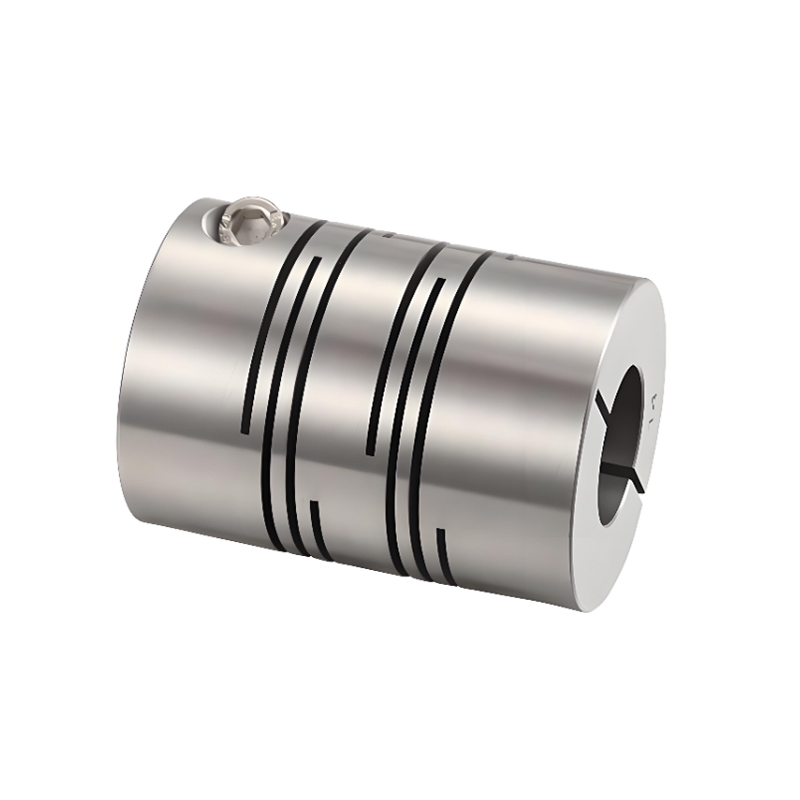

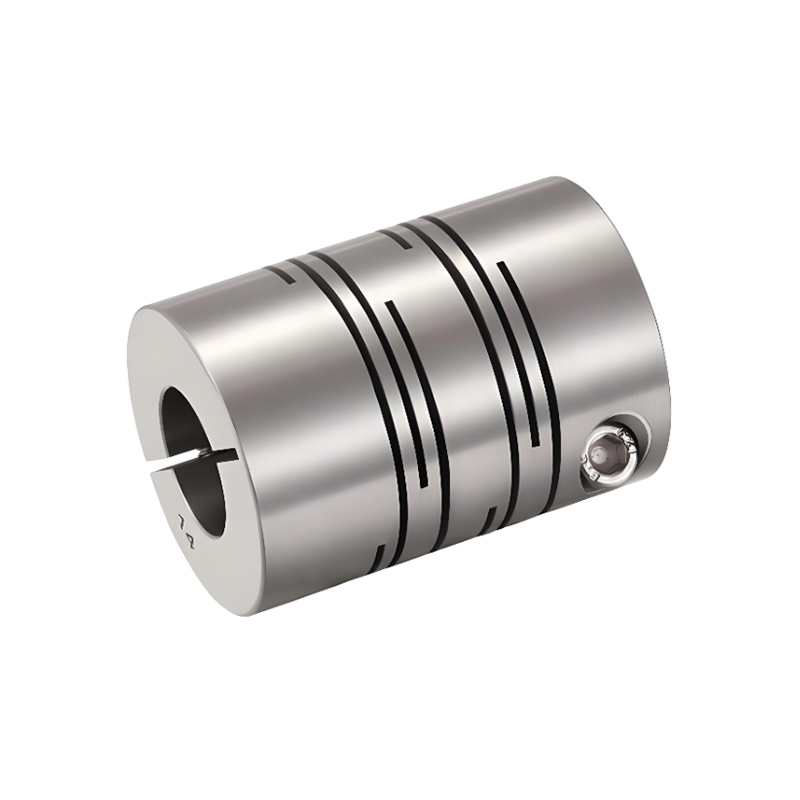

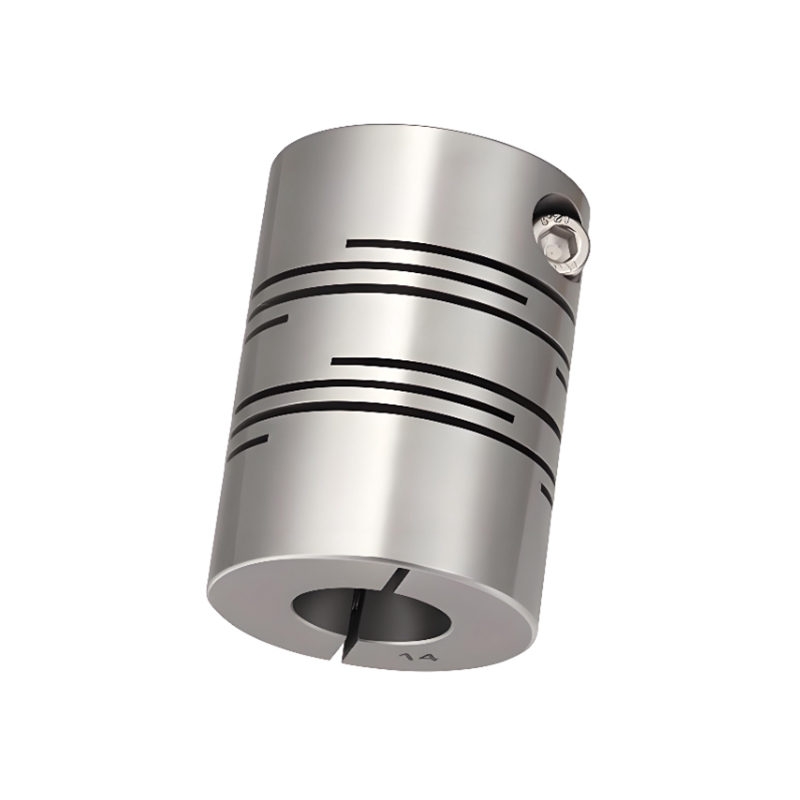

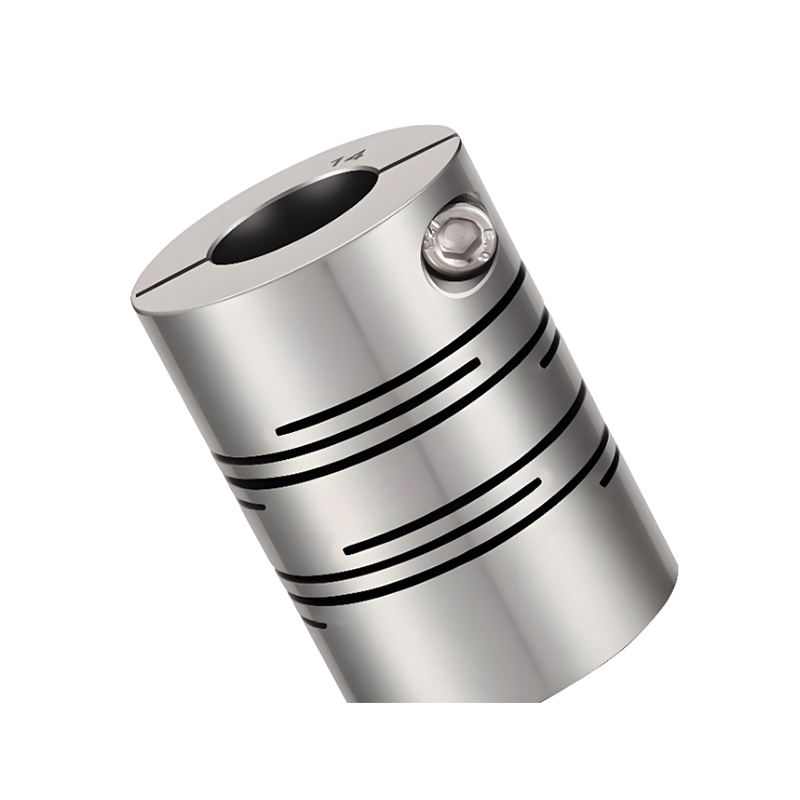

RSK-CPPCG عالية القوة غير القابل للصدأ Stell خط متوازي رمح اقتران نوع المشبك

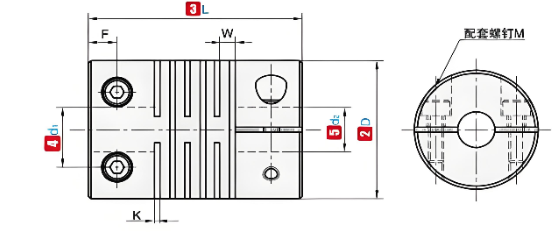

اسم الرمز

D

L

القطر الداخلي القياسي (مم)

K

W

F

M

تشديد عزم الدوران (نيوتن متر)

RSK-CPPCG

16

17.4

3  4  5  6

0.55

1.18

3.0

م2.5

0.8

19

20

3  4  5  6  6.35  7  8

0.55

1.18

3.4

م2.5

0.8

24

25

4  5  6  6.35  7  8  9         10  11

0.55

1.49

3.78

م3

1.2

29

30

5  6  6.35  7  8  9  9.525  10  11  12  12.7

0.55

1.81

4.5

م3

1.2

34

35

8  9  9.525  10  11  12  12.7  14  15  16

0.8

2.09

5.1

م3

1.2

39

40

8  9  9.525  10  11  12  12.7  14  15  16  18  19

0.8

2.34

7.0

م4

2.5

44

45

8  9  9.525  10  11  12  12.7  14  15  16  18  19  20

0.8

2.54

7.75

م4

2.5

ملاحظة: يمكن دمج الفتحات الداخلية الموجودة على طرفي أداة التوصيل بحرية مع الحد الأدنى والحد الأقصى للأقطار الداخلية. أحجام القطر الداخلي المحددة في الجدول هي للإشارة فقط. قطر الثقب الذي يطلبه العميل هو أيضًا كمرجع فقط. لمعرفة قطر الثقب الذي يطلبه العميل، يرجى الاتصال بنا.

اسم الرمز

D

L

تصنيف عزم الدوران (نيوتن متر)

السماح بالتحيز (مم)

السماح بالإمالة (∠°)

السماح بالانحراف المحوري (مم)

السماح بلفة في الدقيقة

الصلابة الالتوائية الثابتة (N.m/rad)

لحظة القصور الذاتي (نيوتن متر)

الوزن (ز)

RSK-CPPCG

16

17.4

2

0.05

0.5

±0.10

8000

200

2.8x10 ^-5

21

19

20

4

0.05

0.5

±0.10

8000

270

6.2x10 ^-5

33

24

25

6

0.05

0.5

±0.10

6200

790

2.0x10 ^-5

66

29

30

8

0.05

0.5

±0.10

5000

1400

5.2x10 ^-5

120

34

35

12

0.05

0.5

±0.10

4300

2200

1.1x10 ^-4

183

39

40

15

0.05

0.5

±0.10

4000

4100

2.3x10 ^-4

246

44

45

23

0.05

0.5

±0.10

3600

5100

4.3x10 ^-4

358

ملاحظة: يتم قياس عزم الدوران بالقصور الذاتي والمعلمات التقنية المذكورة أعلاه بمعيار الفتحة القصوى. ترتبط قيمة عزم الدوران القصوى المقدرة بمتانة أداة التوصيل نفسها. كلما زاد القطر الخارجي زادت القوة، وكلما صغر القطر الخارجي زادت السرعة المسموح بها.
