تعليمات تركيب وصلات الشبكة RSK

أداء اقتران يعتمد إلى حد كبير على كيفية التثبيت والصيانة. لقد تم تصميم أدوات التوصيل الشبكية بحيث تعمل في الوضع الأفقي أو الرأسي دون تعديل.

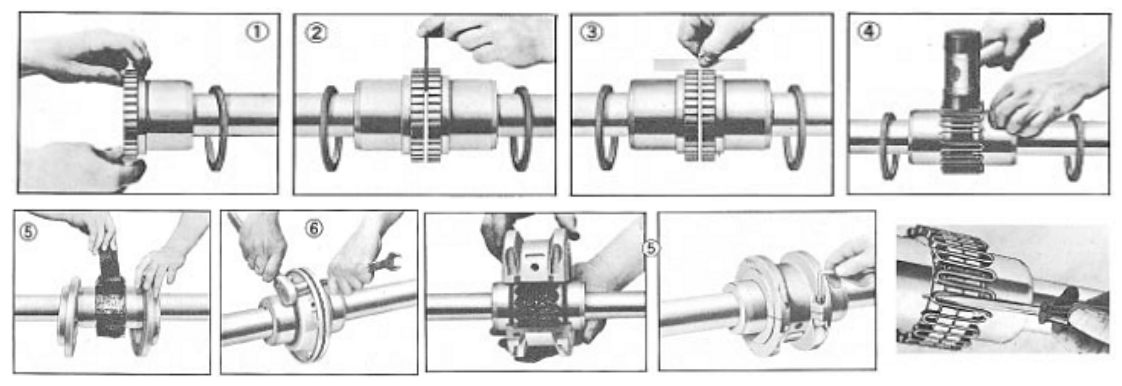

1. جبل الأختام والمحاور
قم بتنظيف جميع الأجزاء المعدنية باستخدام مذيب غير قابل للاشتعال وافحص المحاور والأعمدة وممرات المفاتيح للتأكد من عدم وجود نتوءات. قم بتغطية الأختام بخفة بالشحم وضعها على الأعمدة قبل تركيب المحاور. قم بتركيب المحاور على الأعمدة الخاصة بها بحيث يكون وجه المحور متساطحًا مع نهاية أعمدةه ما لم يُذكر خلاف ذلك. تشديد البراغي عند تأثيثها.

2. الفجوة والمحاذاة الزاوية

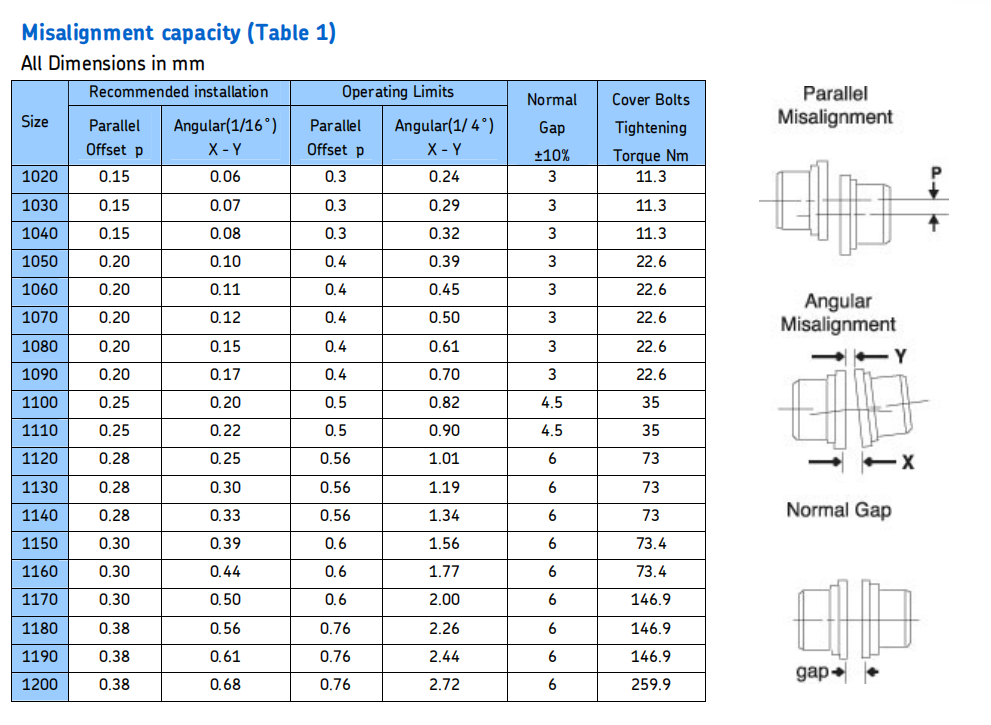

باستخدام شريط فاصل يساوي سمك الفجوة المحددة في الجدول 1. أدخل الشريط كما هو موضح في الشكل على نفس العمق على فترات 90 درجة وقياس الخلوص بين الشريط ووجه المحور باستخدام أدوات الاستشعار. يجب ألا يتجاوز الفرق بين الحد الأدنى والحد الأقصى للقياسات الحدود الزاوية المحددة في الجدول 1

3. محاذاة الأوفست
قم بالمحاذاة بحيث تقع الحافة المستقيمة بشكل مباشر (أو ضمن الحدود المحددة في الجدول 2) على كلا المحورين وأيضًا على فترات 90 درجة. يجب ألا يتجاوز الخلوص حدود تركيبات الأوفست المتوازية المحددة في الجدول 1. أحكم ربط جميع مسامير الأساس وكرر الخطوتين 2 و3. إعادة ضبط اقتران إذا لزم الأمر.

4. أدخل الشبكة
قم بتعبئة الفجوة والأخاديد بمادة تشحيم محددة قبل إدخال الشبكة. إصلاح الشبكة في نفس الاتجاه؛ سيضمن هذا الاتصال الصحيح للشبكة مع الدبوس غير الدوار في نصفي الغطاء. انشر الشبكة قليلاً لتمريرها فوق أسنان أداة التوصيل وثبتها بمطرقة ناعمة.

5. قم بتغليف الشحوم وتجميع الأغطية
قم بتعبئة المسافات بين الشبكة وحولها بأكبر قدر ممكن من مواد التشحيم وامسح التدفق الزائد بأعلى الشبكة. ضع الأختام على المحاور لتتماشى مع الأخاديد الموجودة في الغطاء. ضع الحشيات على شفة نصف الغطاء السفلي وقم بتجميع الأغطية بحيث تكون علامات المطابقة على نفس الجانب. ادفع الحشيات إلى الداخل حتى تتوقف عند موانع التسرب وقم بتأمين نصفي الغطاء باستخدام أدوات التثبيت، ثم قم بإحكام ربطها حتى عزم الدوران المحدد في الجدول. تأكد من بقاء الحشيات في موضعها أثناء تشديد أدوات التثبيت.
