المواصفات

الحجم (مم)	الأبعاد (مم)	الحمل المقدر		ضغط الاتصال (ميجا باسكال)		الوزن (حوالي كجم)
الحجم (مم)	L1	محوري (كيلو نيوتن)	عزم الدوران (نيوتن · م)	رمح (ميغاباسكال)	المحور (ميغاباسكال)	الوزن (حوالي كجم)
6×9×4.5	3.7	0.83	2	116	76	0.002
7×10×4.5	3.7	0.85	3	101	67	0.002
8×11×4.5	3.7	1.22	5	125	94	0.002
9×12×4.5	3.7	1.83	8	146	101	0.002
10×13×4.5	3.7	1.83	10	130	109	0.002
12×15×4.5	3.7	1.91	11	115	90	0.002
13×16×4.5	3.7	1.96	13	107	87	0.002
14×18×6.3	5.3	3.31	23	120	94	0.002
15×19×6.3	5.3	3.34	25	113	88	0.005
16×20×6.3	5.3	3.4	28	110	89	0.006
17×21×6.3	5.3	3.59	29	102	82	0.006
18×22×6.3	5.3	3.68	33	102	82	0.007
19×24×6.3	5.3	4.96	47	133	105	0.007
20×25×6.3	5.3	5.54	55	140	109	0.009
22×26×6.3	5.3	5.88	65	132	113	0.007
24×28×6.3	5.3	5.89	73	130	110	0.008
25×30×6.3	5.3	6.02	73	117	97	0.009
28×32×6.3	5.3	6.13	85	112	97	0.010
30×35×6.3	5.3	6.14	90	99	84	0.011
32×36×6.3	5.3	7.99	127	126	112	0.011
35×40×7.0	6	9.2	166	121	107	0.016
36×42×7.0	6	9.48	166	113	98	0.019
38×44×7.0	6	9.84	186	113	98	0.021
40×45×8.0	6.6	10.8	226	113	103	0.021
42×48×8.0	6.6	11.3	226	106	91	0.026
45×52×10	8.6	16.2	364	108	98	0.045
48×55×10	8.6	24	589	160	139	0.043
50×57×10	8.6	25	608	152	131	0.045
55×62×10	8.6	25	700	146	130	0.049
56×64×12	10.4	28	810	134	118	0.070

الحجم (مم)	الأبعاد (مم)	الحمل المقدر		ضغط الاتصال (ميجا باسكال)		الوزن (حوالي كجم)
الحجم (مم)	L1	محوري (كيلو نيوتن)	عزم الدوران (نيوتن · م)	رمح (ميغاباسكال)	المحور (ميغاباسكال)	الوزن (حوالي كجم)
60×68×12	10.4	28	830	120	106	0.07
63×71×12	10.4	29	880	116	102	0.08
65×73×12	10.4	30	970	117	102	0.09
70×79×14	12.2	37	1310	119	105	0.115
71×80×14	12.2	38	1390	119	109	0.11
75×84×14	12.2	39	1440	114	99	0.12
80×91×17	15	54	2160	123	103	0.21
85×96×17	15	58	2450	122	107	0.21
90×101×17	15	60	2700	119	104	0.22
95×106×17	15	61	2900	114	105	0.23
100×114×21	18.7	83	4160	119	104	0.39
110×124×21	18.7	91	5170	116	102	0.42
120×134×21	18.7	103	6000	122	107	0.46
130×158×28	25.3	145	9400	118	103	0.86
140×168×28	25.3	162	11000	122	107	0.96
150×178×28	25.3	177	13300	124	108	1
160×186×28	25.3	186	14900	122	112	1
170×191×33	30	236	20100	124	108	1.54
180×201×33	30	238	21500	121	106	1.61
190×211×33	30	258	24400	121	111	1.8
200×224×38	34.8	320	32000	122	107	2.4
210×234×38	34.8	343	36000	124	113	2.5
220×247×38	34.8	348	38000	121	111	2.6
230×254×43	39.5	388	45000	114	100	3.4
240×267×43	39.5	419	51000	120	110	3.8
250×280×43	44	425	53000	101	90	4.8
260×290×48	44	435	56500	100	89	4.9
270×300×48	44	450	61000	100	89	5
280×313×53	49	519	74700	103	92	6.4
290×323×53	49	527	75200	97	86	6.5
300×333×53	49	540	79000	95	85	6.8
320×360×65	59	740	119000	104	93	11
340×380×65	59	785	133600	104	93	11.5
360×400×65	59	810	145000	101	91	12.3
380×420×65	59	880	168500	105	95	13
400×440×65	59	887	176000	95	89	13.7
420×460×65	59	888	186000	99	86	14.1
440×480×65	59	970	213000	99	89	14.5
460×500×65	59	1040	240000	102	93	15.8
480×520×65	59	1080	261000	102	93	16
500×540×65	59	1090	270000	97	88	16.7

وصف

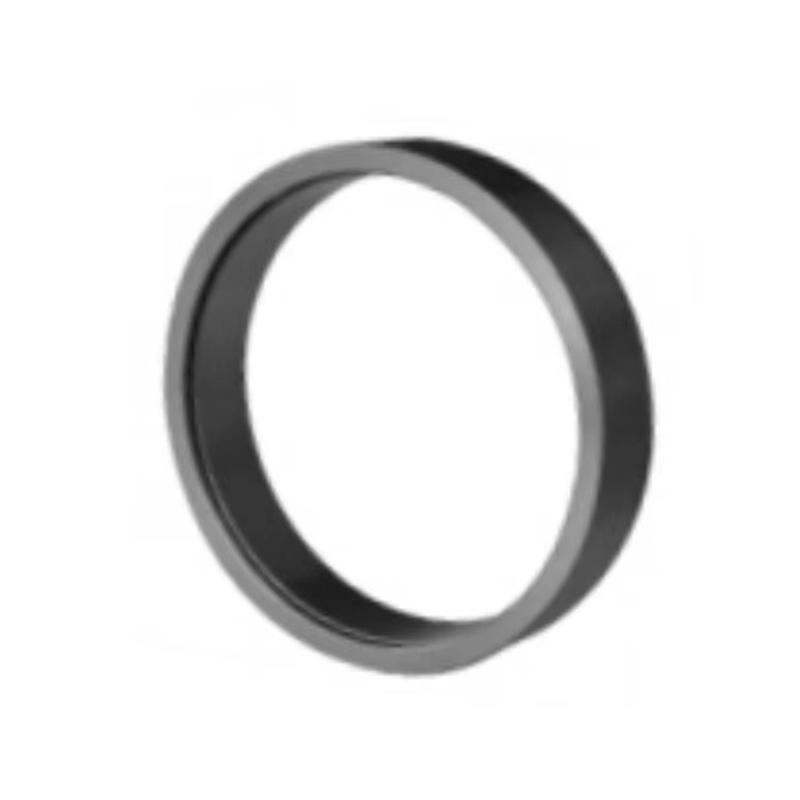

إن غلاف التوسيع ذو السعة العالية للحمل Z1 عبارة عن جهاز قفل لمحور العمود مصمم لتوفير نقل عزم الدوران الاحتكاكي دون رد فعل عنيف. يلغي هذا النوع من عناصر القفل الحاجة إلى تركيبات التداخل التقليدية أو توصيلات مجرى المفاتيح فقط باستخدام التوسع الميكانيكي لتحقيق نقل عزم الدوران بشكل آمن ودقيق بين مكونات العمود والمحور.

تم تصميم طراز Z1 هذا خصيصًا لتطبيقات عزم الدوران العالي والأحمال الثقيلة، ويتميز بسهولة التفكيك، وهيكل مضاد للارتخاء، ومفاتيح فولاذية قابلة للتشكيل، مما يجعله مناسبًا لتخصيص OEM والاستخدام الصناعي المتطلب.

الميزات والمزايا الرئيسية
1. قدرة نقل حمولة عالية
تم تصميم جلبة التمدد Z1 لتحمل القوى الشعاعية والمحورية العالية للغاية بالإضافة إلى أحمال عزم الدوران، وهي مثالية لمجموعات القيادة شديدة التحمل.

2. قفل احتكاكي بدون رد فعل عنيف
من خلال خلق ضغط سطحي قوي بين العمود والمحور، تضمن جلبة التمدد نقل عزم الدوران بشكل موحد دون حركة نسبية أو رد فعل عكسي، مما يحسن الاستقرار الميكانيكي وطول عمر النظام.

3. سهولة التفكيك وإعادة الاستخدام
تسمح هندسة الحلقة المدببة المدمجة والمثبتات القابلة للإزالة بالتجميع والتفكيك السريع دون إتلاف العمود أو المحور - وهو مفيد بشكل خاص للأنظمة التي تتطلب صيانة مكثفة.

4. تصميم ميكانيكي مضاد للارتخاء
تم تصميم هذا الغلاف بمسامير ذاتية القفل، وهندسة مقاومة للاهتزاز، وتوزيع موحد للضغط، مما يقلل من خطر الارتخاء غير المقصود حتى في ظل تحميل الصدمات أو عزم الدوران العكسي الديناميكي.

5. Keyway الصلب المتكامل أو الاختياري
في حين أن الكم نفسه يوفر قفلًا احتكاكًا موثوقًا به، فإنه يدعم أيضًا مفاتيح المفاتيح الآلية لمزيد من الأمان أو المحاذاة في الأنظمة عالية التأثير أو التحميل الحرج. يمكن تشكيل keyway وفقًا لمواصفات العميل.

6. تصنيع الآلات المخصصة ودعم OEM
يمكن تصنيع جميع الأسطح والأبعاد الداخلية خصيصًا لتناسب تفاوتات العمود/المحور المحددة، ويمكن إنتاج الغلاف وفقًا للرسومات الفنية التي يقدمها العميل أو حسابات الحمل.

7. مقاومة التآكل والتشطيب السطحي
متوفر بطبقة من الأكسيد الأسود أو طلاء الزنك أو الفوسفات للحماية من التدهور البيئي وزيادة عمر الخدمة.

التطبيقات النموذجية
يتم استخدام غلاف التوسيع Z1 على نطاق واسع في الأنظمة الميكانيكية حيث تعد التوصيلات الآمنة والخالية من ردود الفعل العكسية من العمود إلى المحور أمرًا بالغ الأهمية. تشمل التطبيقات الشائعة ما يلي:

علب التروس الصناعية ومخفضات السرعة
يضمن توصيلات عمود التروس محكمة وموثوقة مع خرج عزم دوران عالي.

الناقلات الثقيلة ومحركات البكرات
ينقل التحميل بكفاءة بين العناصر الدوارة دون انزلاق المفاتيح.

توربينات الرياح ومعدات الطاقة
يُستخدم في أنظمة القيادة حيث تكون القوى المحورية والأحمال العكسية والموثوقية طويلة المدى ضرورية.

آلات التعدين والمعادن والأسمنت
مصممة لمقاومة الاهتزازات الثقيلة وأحمال الصدمات في أنظمة مناولة المواد.

المعدات الدوارة وأجهزة الاختبار
يسمح بالتفكيك المرن ومحاذاة العمود الدقيقة أثناء الصيانة المتكررة.
توفر جلبة التوسيع ذات سعة التحميل العالية Z1 حلاً موثوقًا ودقيقًا وسهل الصيانة لوصلات العمود إلى المحور عالية الأداء في الأنظمة الصناعية كثيرة المتطلبات. بفضل هيكلها المضاد للارتخاء، وسهولة التفكيك، ودعم تصنيع المعدات الأصلية وتكامل المفاتيح، فإنها تلبي الاحتياجات الصارمة للهندسة الميكانيكية الحديثة.
