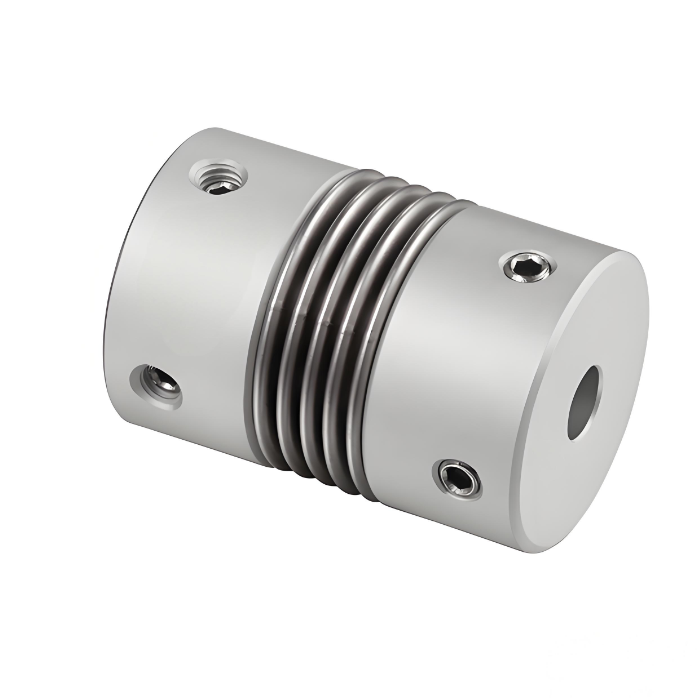

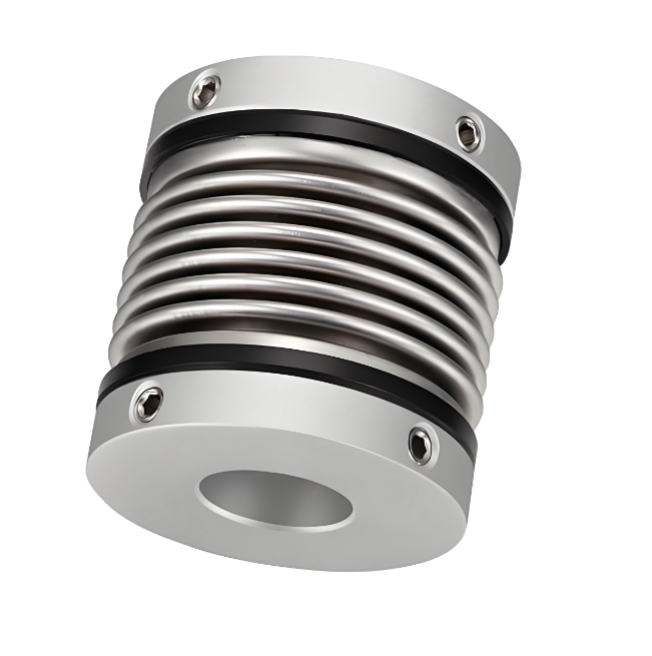

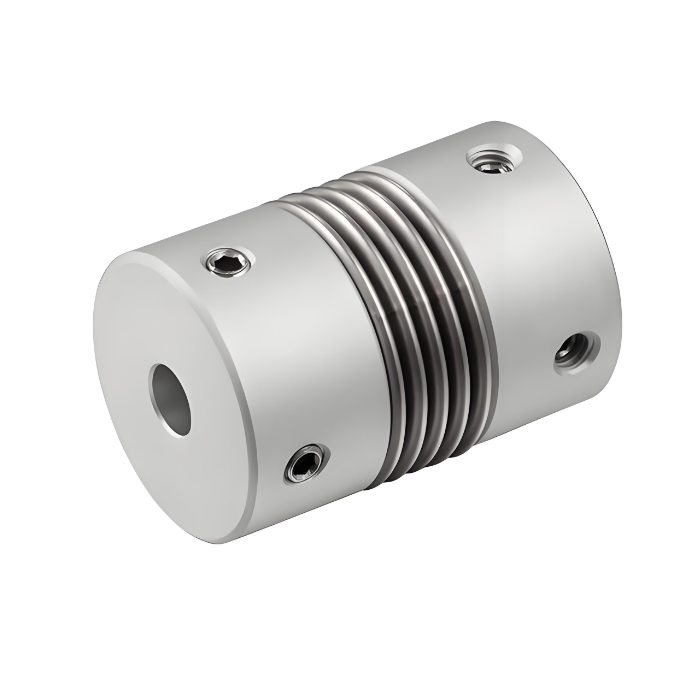

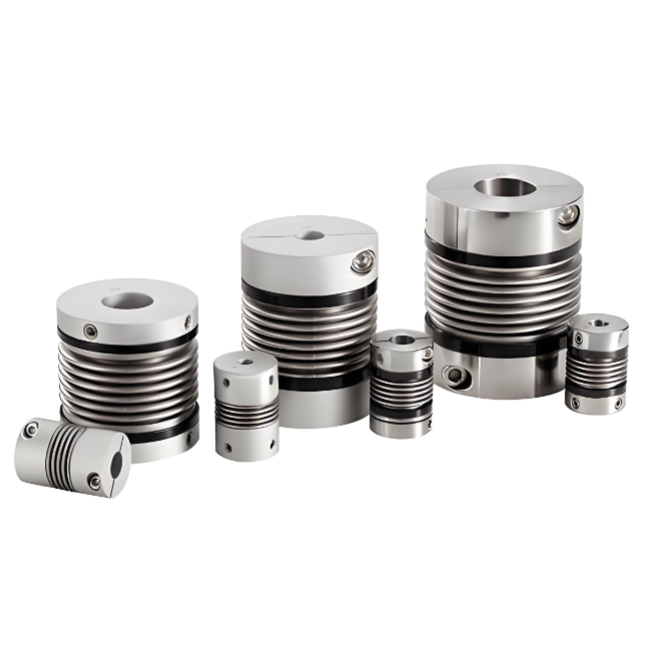

قارنات التوصيل منفاخ سبائك الألومنيوم RSK-CPR، نوع المسمار اللولبي يعوض الانحرافات الزاوية والمحورية الشعاعية بشكل أكثر فعالية

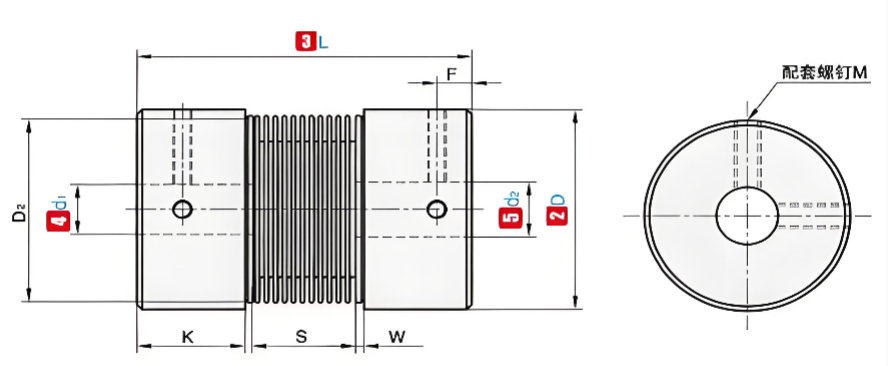

ف / ن

د

L

القطر الداخلي القياسي (مم)

K

W

S

د₂

F

M

تشديد عزم الدوران (نيوتن متر)

RSK-CPR

16

27

4-5-6-6.35-7-8

7.5

2

8

13.5

3

م3

1.2

20

32

5-6-6.35-7-8-9-9.525

7.2

2.8

12

18

3.5

م3

1.2

22.5

34

5-6-6.35-7-8-9-9.525-10-11-12

8.05

2.8

12.3

20.2

3.6

م4

2.5

25

37

6-6.35-7-8-9-9.525-10-12

9.5

3

12

20.2

4.5

م4

2.5

32

42

8-9-10-11-12-12.7-14-15

8

4

18

27.2

4.5

م5

5

40

51

8-9-9.525-10-11-12-12.7-14-15-16-17-18-19-20

9.5

6

20

34.5

5.5

م5

5

ملاحظة: يمكن دمج الفتحات الداخلية الموجودة على طرفي أداة التوصيل بحرية مع الحد الأدنى والحد الأقصى للأقطار الداخلية. أحجام القطر الداخلي المحددة في الجدول هي للإشارة فقط. قطر الثقب الذي يطلبه العميل هو أيضًا كمرجع فقط. لمعرفة قطر الثقب الذي يطلبه العميل، يرجى الاتصال بنا.

ف / ن

د

L

تصنيف عزم الدوران (نيوتن متر)

السماح بالتحيز (مم)

السماح بالإمالة (∠°)

السماح بالانحراف المحوري (مم)

السماح بلفة في الدقيقة

الصلابة الالتوائية الثابتة (N.m/rad)

لحظة القصور الذاتي (نيوتن متر)

الوزن (ز)

RSK-CPR

16

27

0.8

0.1

2

0.3

-1.0

20000

150

7.9X10⁻⁷

8

20

32

1.5

0.1

2

0.3

-1.0

18000

220

2.0X10⁻⁶

13

22.5

34

1.8

0.15

2

0.3

-1.0

16000

300

6.2X10⁻⁶

22

25

37

2.0

0.15

2

0.5

-1.3

15000

330

6.7X10⁻⁶

30

32

42

2.5

0.2

2

0.5

-1.3

11000

490

2.0X10⁻⁵

53

40

51

10

0.2

2

0.5

-1.3

10000

530

2.1X10⁻⁵

85

ملاحظة: يتم قياس عزم الدوران بالقصور الذاتي والمعلمات التقنية المذكورة أعلاه بمعيار الفتحة القصوى. ترتبط قيمة عزم الدوران القصوى المقدرة بمتانة أداة التوصيل نفسها. كلما زاد القطر الخارجي زادت القوة، وكلما صغر القطر الخارجي زادت السرعة المسموح بها.
