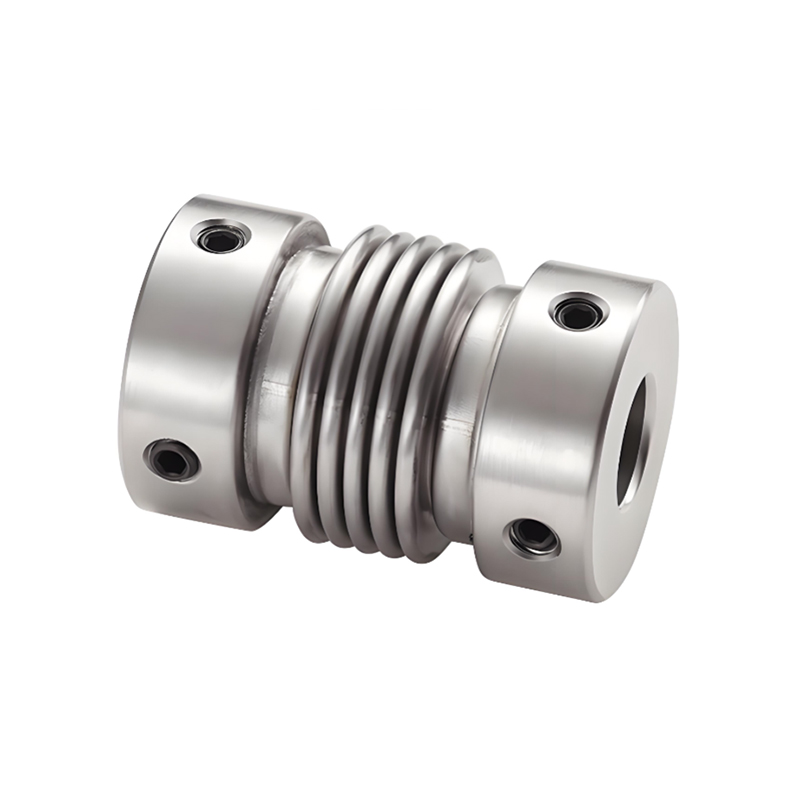

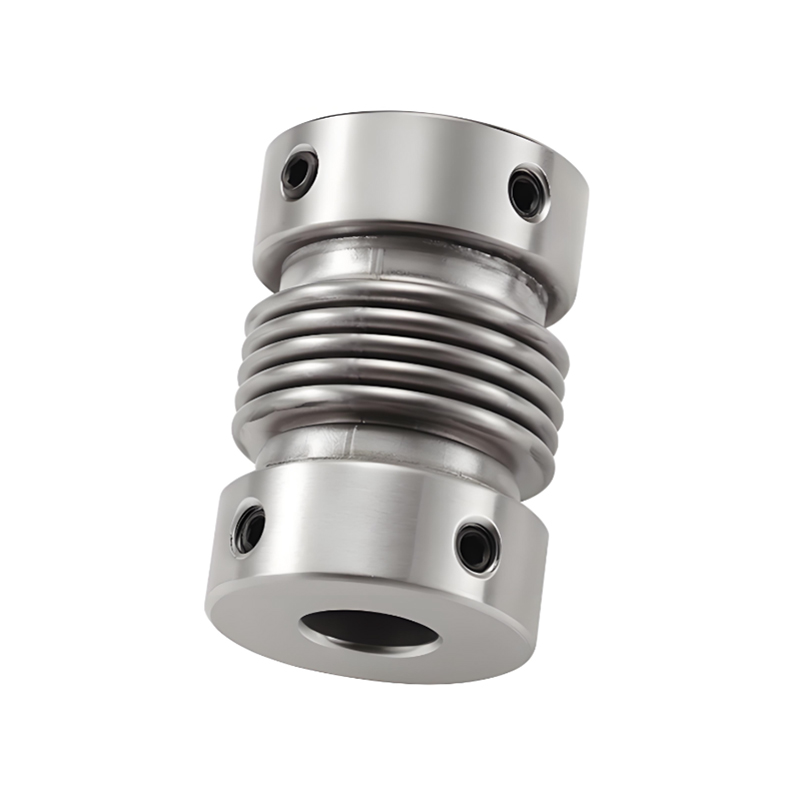

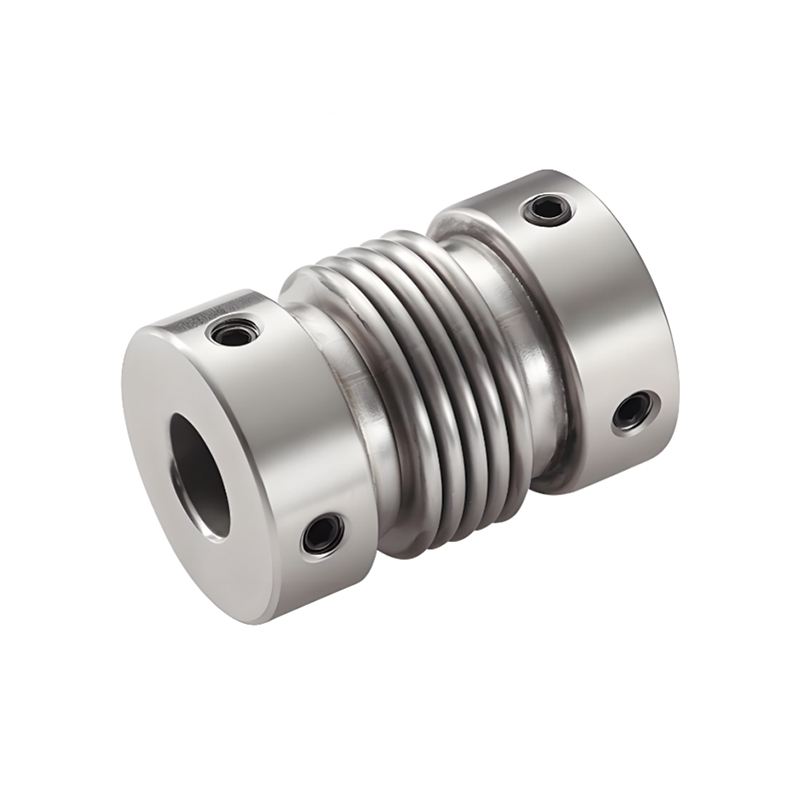

RSK-CPRG مقاومة جيدة للتآكل منفاخ الفولاذ المقاوم للصدأ وصلات تحديد المواقع المسمار

ف / ن

د

L

القطر الداخلي القياسي (مم)

K

W

S

د₂

F

M

تشديد عزم الدوران (نيوتن متر)

RSK-CPRG

16

27

4-5-6-6.35-7-8

7.5

2

8

13.5

3

م3

1.2

20

32

5-6-6.35-7-8-9-9.525-10

7.2

2.8

12

18

3.5

م3

1.2

22.5

34

5-6-6.35-7-8-9-9.525-10

8.05

2.8

12.3

20.2

3.6

م4

2.5

25

37

6-6.35-7-8-9-9.525-10

9.5

3

12

20.2

4.5

م4

2.5

32

42

8-9-9.525-10-11-12-12.7-14-15

8

4

18

27.2

4.5

م5

5

ملاحظة: يمكن دمج الفتحات الداخلية الموجودة على طرفي أداة التوصيل بحرية مع الحد الأدنى والحد الأقصى للأقطار الداخلية. أحجام القطر الداخلي المحددة في الجدول هي للإشارة فقط. قطر الثقب الذي يطلبه العميل هو أيضًا كمرجع فقط. لمعرفة قطر الثقب الذي يطلبه العميل، يرجى الاتصال بنا.

ف / ن

د

L

تصنيف عزم الدوران (نيوتن متر)

السماح بالتحيز (مم)

السماح بالإمالة (∠°)

السماح بالانحراف المحوري (مم)

السماح بلفة في الدقيقة

الصلابة الالتوائية الثابتة (N.m/rad)

لحظة القصور الذاتي (نيوتن متر)

الوزن (ز)

RSK-CPRG

16

27

1.2

0.1

2

0.3

-0.1

16000

150

7.9X10⁻⁷

22

20

32

2.2

0.1

2

0.3

-0.1

13000

220

2.0X10⁻⁶

36

22.5

34

2.7

0.15

2

0.3

-0.1

12000

300

6.2X10⁻⁶

54

25

37

3

0.15

2

0.5

-1.3

11000

330

6.7X10⁻⁶

73

32

42

3.7

0.2

2

0.5

-1.3

10000

490

2.0X10⁻⁵

128

ملاحظة: يتم قياس عزم الدوران بالقصور الذاتي والمعلمات التقنية المذكورة أعلاه بمعيار الفتحة القصوى. ترتبط قيمة عزم الدوران القصوى المقدرة بمتانة أداة التوصيل نفسها. كلما زاد القطر الخارجي زادت القوة، وكلما صغر القطر الخارجي زادت السرعة المسموح بها.
