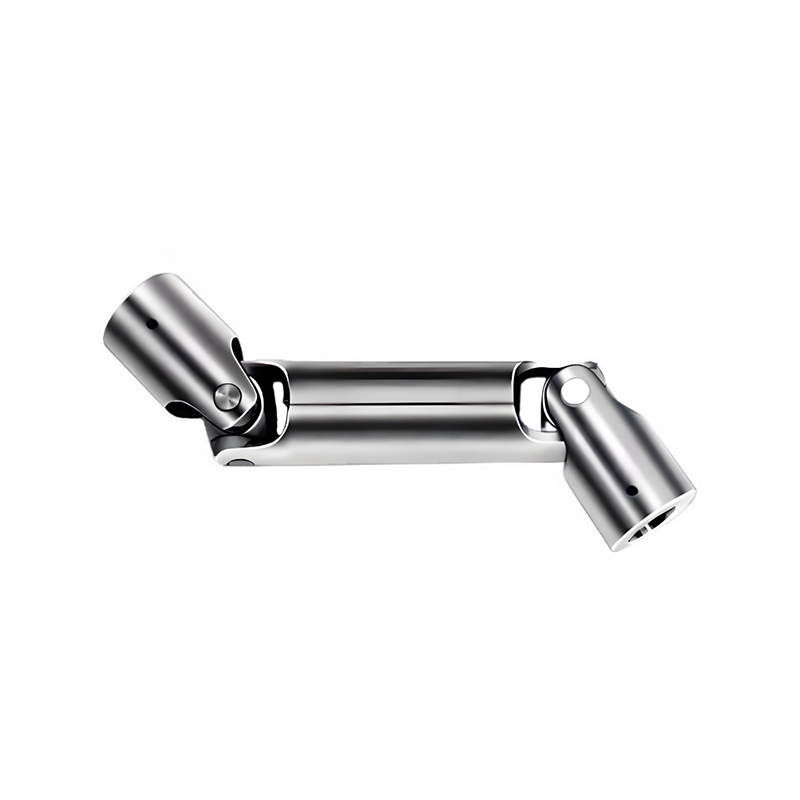

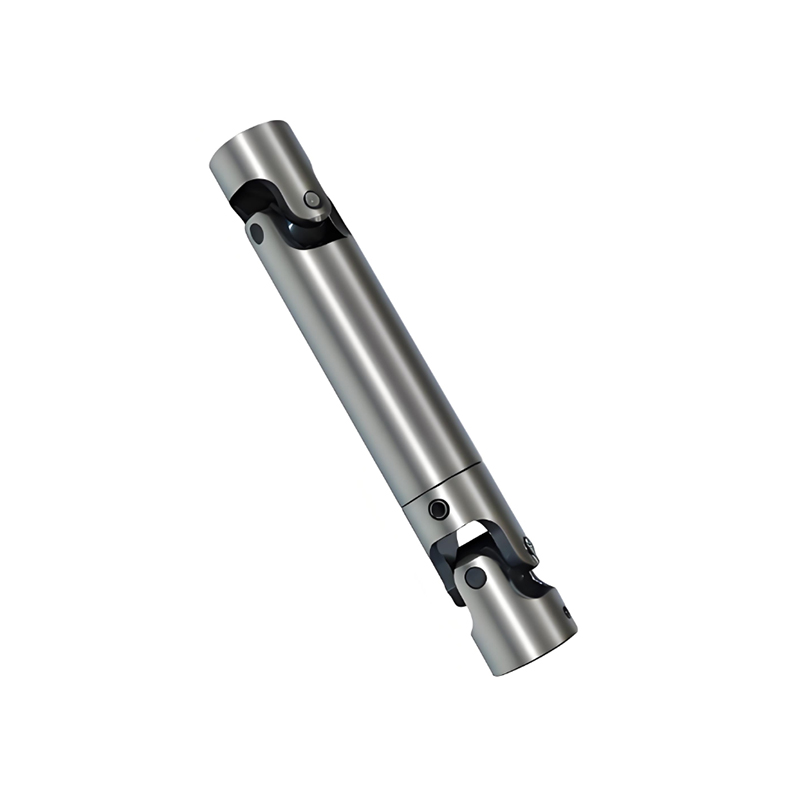

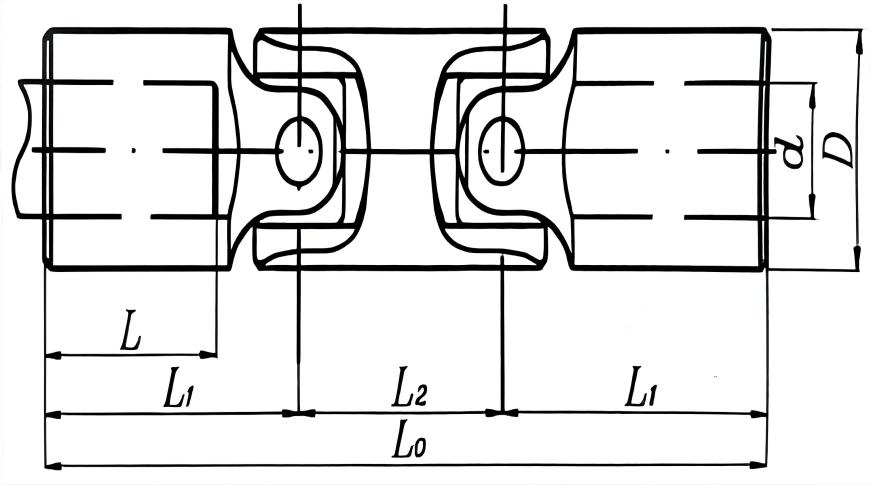

RSK-WS عمود عالمي دقيق مزدوج النوع، ناقل عزم دوران كبير الزاوية

قدرة نقل عزم الدوران ذات الزاوية الكبيرة

قدرة تحميل ثقيلة رائعة

تعويض الاختلال المشترك القوي

كفاءة نقل عالية

العمود العالمي الدقيق (مفصل على شكل حرف U) هو عبارة عن أداة توصيل ميكانيكية عالية الجودة تنقل الطاقة الدورانية بين الأعمدة غير المحاذاة، مما يسمح بالحركة وزوايا مختلفة، يُستخدم بشكل شائع في المركبات والآلات لنقل عزم الدوران بشكل سلس وموثوق عندما لا تكون التوصيلات المستقيمة ممكنة، ويتميز بتفاوتات شديدة، ومواد متينة (مثل سبائك الفولاذ المقسى مع محامل الإبرة)، وختم متقدم لعمر طويل وأداء متسق، على عكس مفاصل U القياسية التي قد تحتوي على اختلافات في السرعة عند الزوايا العالية.

الخصائص الرئيسية

تعويض الزاوية: يربط الأعمدة بزوايا متقاطعة وغير متوازية، وهو أمر بالغ الأهمية للتعليق أو مفصلية الآلات.

دقة عالية: تم تصنيعها وفقًا لتفاوتات صارمة من أجل التشغيل السلس، وتقليل الاهتزازات وفقدان الطاقة، كما يشير Partsource وBelden Universal.

المكونات المتينة: تستخدم الصلبان الفولاذية الصلبة، ومحامل الإبر المعالجة بالحرارة، والأختام القوية لتعزيز القوة وتوزيع التشحيم، كما يوضح Partsource وBelden Universal.

الحماية من التآكل: غالبًا ما تتميز بطبقات واقية (مثل MICRO SHIELD™) لمقاومة الصدأ، حسبما يضيف Partsource

كيف يعمل (مفصل U الأساسي)

الهيكل: يربط المحور (الصليب) على شكل X بين نيرين (واحد على كل عمود).

الحركة: يسمح الصليب للأعمدة بالدوران حول محورها، ونقل الدوران حتى عندما تكون بزاوية، مثل المحور الثنائي.

تقلبات السرعة المحتملة: يمكن لمفصل U واحد أن يتسبب في زيادة سرعة عمود الإخراج وإبطائه (سرعة غير ثابتة) إذا كانت الزاوية كبيرة، كما يشير Wikipedia وWM Berg.

الحل الدقيق: تعمل الوصلات الدقيقة على تقليل هذا التقلب، مما يضمن توصيل الطاقة بشكل أكثر سلاسة مقارنة بالمفاصل القياسية، خاصة في التطبيقات المهمة

التطبيقات المشتركة

السيارات: أعمدة الإدارة في مركبات الدفع الخلفي (RWD) والمركبات ذات الدفع الرباعي (4WD)، التي تربط ناقل الحركة بالتروس التفاضلية.

الآلات الصناعية: ربط الأجزاء الدوارة في الأتمتة والروبوتات وغيرها من المعدات الثقيلة حيث تتغير الزوايا

تتميز أدوات التوصيل من النوع RSK-WS عادةً بترتيب مفصل عالمي مزدوج لتحقيق نقل سرعة ثابت أو شبه ثابت. مكوناته الرئيسية تشمل:

مجموعتان من العمود المتقاطع: المكونات الأساسية. تتكون كل جمعية من:

العمود المتقاطع (العنكبوت): مصنوع من سبائك الفولاذ عالية القوة، وهو المكون الرئيسي للحمل

محامل إبرة: يتم تثبيتها على المجلات الأربعة للعمود المتقاطع لتقليل الاحتكاك

أغطية/أختام المحامل: قم بتأمين المحامل وتوفير الحماية ضد الغبار والماء

نيران (نير شفة أو نير لحام): قم بتوصيلهما بمجموعات العمود المتقاطع

عمود متوسط واحد (عمود القيادة): يربط النير من كلا الطرفين عبر الخطوط أو الحواف

الأكمام المنزلقة (الأنبوب المنزلق): سمة مميزة لنوع RSK-WS. عادةً ما يتم تصميم العمود الوسيط بخطوط خارجية تتفاعل مع جلبة داخلية منزلقة محزوزة. يسمح ذلك لعمود القيادة بالانزلاق محوريًا أثناء نقل عزم الدوران، لتعويض الإزاحة المحورية الناتجة عن التمدد الحراري/الانكماش أو التثبيت.

المحامل المنزلقة أو تركيبات التشحيم (حلمات الشحوم): تأكد من تشحيم مجموعة الشريحة.

الخصائص الرئيسية:

1. قدرة نقل عزم الدوران ذات الزاوية الكبيرة:

يمكن للمفصل الواحد أن يحقق زاوية عمل تتراوح من 15 درجة إلى 25 درجة أو أكثر، وهو مناسب لتوصيل المعدات ذات المحاور غير الخطية أو المعدات التي يتغير موضع عملها.

2. قدرة التحميل الثقيل المتميزة:

يستخدم سبائك الصلب عالية القوة ومحامل إبرة كبيرة الحجم. إن بنيتها القوية تجعلها واحدة من الحلول الميكانيكية الأكثر موثوقية لنقل عزم الدوران العالي للغاية (يصل إلى ملايين نيوتن متر). تستخدم على نطاق واسع في مصانع الدرفلة المعدنية، وآلات التعدين، الخ.

3. تعويض الاختلال المشترك القوي:

التعويض الزاوي: يتم تحقيقه من خلال مفصل العمود المتقاطع.

التعويض المحوري: يحقق حركة محورية لمسافة كبيرة (تصل إلى عدة مئات من المليمترات) من خلال الجلبة المنزلقة، وهي ميزة رئيسية لنوع WS.

التعويض الشعاعي: يمتلك درجة من القدرة على التكيف.

4. كفاءة نقل عالية:

هيكل موثوق، عمر خدمة طويل:

تصميم ناضج حيث تكون جميع الأجزاء الحاملة معدنية. يوفر عمر خدمة طويل عند صيانته بشكل صحيح.

مجالات التطبيق الأساسية

يعتبر نوع WS عبارة عن أداة توصيل كلاسيكية "دعامة أساسية للصناعات الثقيلة"، وهي مناسبة لما يلي:

الصناعة المعدنية: المحركات الرئيسية والمساعدة لمصانع درفلة الفولاذ (المطاحن المزهرة، المطاحن المقطعية، مطاحن الألواح).

الرفع والنقل: آليات رفع ذراع الرافعة لرافعات الركيزة الكبيرة في الموانئ، ورافعات / تفريغ السفن.

آلات التعدين: أنظمة القيادة للحفارات والكسارات والمطاحن الكروية.

آلات البناء: قيادة أقسام الرافعات المجنزرة الكبيرة، وآلات حفر الأنفاق.

الآلات الورقية وآلات سطح السفينة البحرية والتطبيقات الأخرى التي تتطلب نقلًا بزاوية كبيرة وعزم دوران عالي.
