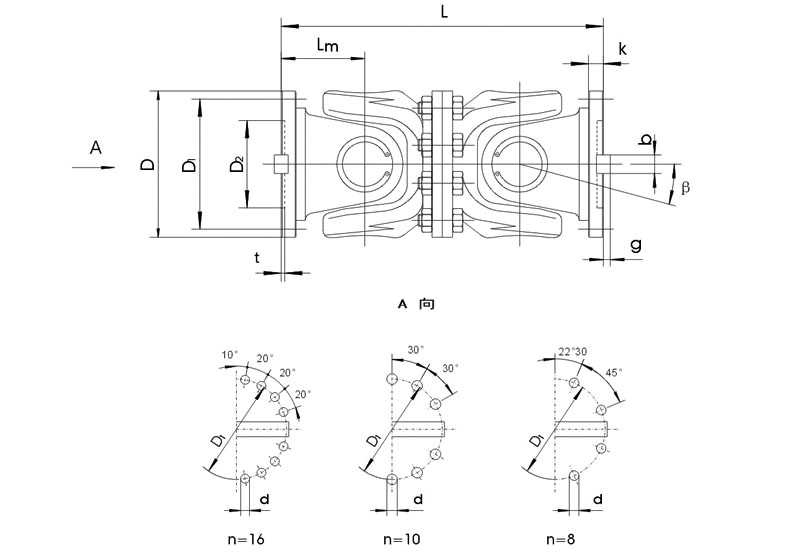

RSK-SWC-WD تصنيع مخصص لا يوجد وصلة توصيل عالمية قصيرة تلسكوبية

يعوض عن اختلال الزاوية الكبيرة

تصميم مدمج بسعة تحميل عالية

كفاءة نقل عالية

موثوقية عالية وصيانة بسيطة نسبيًا

مناسبة للبيئة القاسية

مخصصة حسب الاحتياجات الخاصة بك

في التطبيقات العملية، يتم تصنيفها إلى أنواع الخدمة الشاقة والمتوسطة والخفيفة والصغيرة الحجم بناءً على حجم عزم الدوران المنقول. تُستخدم أدوات التوصيل العالمية للخدمة الشاقة بشكل شائع في الآلات المعدنية، والآلات الثقيلة، والآلات البترولية، وآلات البناء، وآلات الرفع والنقل، وما إلى ذلك. غالبًا ما يتم استخدام أدوات التوصيل العالمية للخدمة المتوسطة والخفيفة في المركبات مثل السيارات والقاطرات، وكذلك في الآلات الصناعية الخفيفة. تُستخدم أدوات التوصيل العامة صغيرة الحجم في المقام الأول لنقل الحركة، عادةً في الآلات الدقيقة وآليات التحكم.

تعد أداة التوصيل المشتركة العالمية (المعروفة أيضًا باسم وصلة كاردان أو وصلة هوك أو وصلة U) مكونًا أساسيًا يستخدم على نطاق واسع في أنظمة القيادة الميكانيكية. وتتمثل وظيفتها الأساسية في توصيل عمودين لا تكون محاورهما على خط مستقيم ونقل عزم الدوران والحركة الدورانية بينهما. ويعتمد مبدأ تشغيلها على آلية ربط كروية، مما يسمح للأعمدة المتصلة بتكوين زاوية مضمنة معينة (عادة ما تصل إلى 15 درجة -20 درجة) داخل المستوى والتعويض عن اختلال المحاذاة المحورية والقطرية والزاوية البسيطة.

يتكون اقتران المفصل العالمي النموذجي بشكل أساسي من المكونات التالية:

النير (نير القيادة والنير المقاد): تنتهي الشوكة على شكل حرف U أو على شكل نير متصلة بالأعمدة.

العمود المتقاطع/العنكبوتي (الصليبي الشكل): المكون الأساسي، ويضم أربع دفاتر مرتكز الدوران مرتبة على شكل متقاطع.

محامل الإبرة / المحامل العادية: يتم تركيبها بين مجلات العمود المتقاطع وتجويف المقرن لتقليل الاحتكاك والتآكل.

غطاء المحمل / حلقة التثبيت (المشبك الدائري): يستخدم لتأمين وإغلاق المحامل، مما يمنع تفكيكها.

للتغلب على تقلبات السرعة المتأصلة لمفصل واحد، تستخدم الممارسة الهندسية عادةً ترتيب "المفصل العالمي المزدوج" على التوالي. يجب أن يلتزم هذا الإعداد بقاعدة التثبيت التي تنص على أن "زوايا عمود الإدخال وعمود الخرج بالنسبة للعمود المتوسط ​​متساوية، وأن النير الموجود على طرفي العمود المتوسط ​​يقع في نفس المستوى" لتحقيق نقل سرعة ثابت.

يعوض عن اختلال الزاوية الكبيرة:

ومن أبرز مميزاته. يمكن للمفصل الواحد أن يستوعب زاوية عمل كبيرة نسبيًا (عادةً 15°-25°، حتى 35° مع ​​تصميمات خاصة)، مما يجعله مثاليًا لتوصيل الأعمدة التي بها أخطاء تركيب كبيرة أو تلك التي تخضع لحركة نسبية أثناء التشغيل.

تصميم مدمج بسعة تحميل عالية:

بناء بسيط نسبيًا لكنه متين، غالبًا ما يكون مصنوعًا من سبائك الفولاذ عالية القوة. قادرة على نقل عزم دوران عالي جدًا، ومناسبة للآلات الثقيلة (مثل مصانع الدرفلة والسفن ومعدات التعدين).

كفاءة نقل عالية:

مع محامل الإبرة، يكون فقدان الاحتكاك في حده الأدنى، مما يحقق معدلات كفاءة تبلغ 98%-99.9%.

موثوقية عالية وصيانة بسيطة نسبيًا:

متين ومتين مع عمر خدمة طويل عند تشحيمه بشكل صحيح. تظهر الأعطال عادةً على شكل تآكل في العمود المتقاطع أو المحامل، والتي يسهل استبدالها نسبيًا.

مناسبة للبيئات القاسية:

يمكن أن تعمل في البيئات المتربة أو الرطبة أو ذات التغيرات في درجات الحرارة عندما تكون مجهزة بأغطية أو موانع تسرب واقية.

مجالات التطبيق الأساسية:

صناعة السيارات: أنظمة عمود الإدارة، التي تربط ناقل الحركة بمحور القيادة.

الآلات المعدنية: آليات الدفع لمطاحن الدرفلة وآلات التقويم.

آلات البناء: المواقع التي تتطلب نقل الطاقة بزاوية كبيرة في الرافعات والحفارات وشاحنات ضخ الخرسانة وغيرها.

آلات الورق، والصناعة البحرية، وآلات التعدين الثقيلة: المعدات التي تنقل عزم الدوران العالي وتتضمن عدم محاذاة العمود.
