Name: RSK-ltz اقتران دبوس مرن مع عجلة الفرامل الكبح المباشر الفعال مع الاستجابة السريعة
Rating: 5 (99 reviews)

المواصفات

الخصائص الرئيسية

تكامل وظيفي عالي، يوفر المساحة والتكلفة

يجمع بين أداة التوصيل وعجلة الفرامل في وحدة واحدة، مما يلغي الحاجة إلى محور تركيب عجلة فرامل منفصل، ومفتاح التوصيل، وإجراءات المحاذاة. يؤدي هذا إلى تبسيط التصميم المحوري لمجموعة القيادة إلى حد كبير ويقلل من تكلفة التصنيع الإجمالية وتعقيد التثبيت

فرملة مباشرة وفعالة مع استجابة سريعة

عجلة الفرامل متصلة بشكل صارم بعمود القيادة. يعمل عزم الكبح الناتج عن الفرامل (عادةً فرامل قرصية هيدروليكية أو كهرومغناطيسية) مباشرة على نظام النقل دون خسارة وسيطة، مما يضمن الاستجابة السريعة للفرملة والسلامة والموثوقية

يمتلك أداء نقل جيد

يرث مزايا أدوات التوصيل من النوع LT: يمكن أن يعوض عن بعض اختلال المحاذاة المحورية والشعاعية والزاوية؛ توفر البطانات المطاطية المرنة تخميدًا وتبطينًا ممتازًا للاهتزاز، مما يحمي المحركات والمعدات من الصدمات؛ لا يتطلب أي تزييت، مما يسهل الصيانة

التوحيد وقابلية التبادل القوية

باعتباره منتجًا قياسيًا وطنيًا، يتم تسلسل أبعاده وتقييمات عزم الدوران ومواصفات عجلة الفرامل، مما يسهل الاختيار والشراء وتخزين قطع الغيار والتوافق الجيد مع الفرامل القياسية

مجالات التطبيق الأساسية

الرافعات العلوية، الرافعات الجسرية: آليات سير الجسر والعربة، وآليات الرفع للرافعات الصغيرة

الرافعات الكهربائية: ناقل الحركة والكبح لمجموعة عجلة القيادة

السيور الناقلة، ومصاعد الدلو: نهاية عمود الإدخال لوحدة القيادة

المعدات الصناعية الخفيفة والتخزين واللوجستيات: آليات النقل والدوران المختلفة التي تتطلب تحديد المواقع والكبح

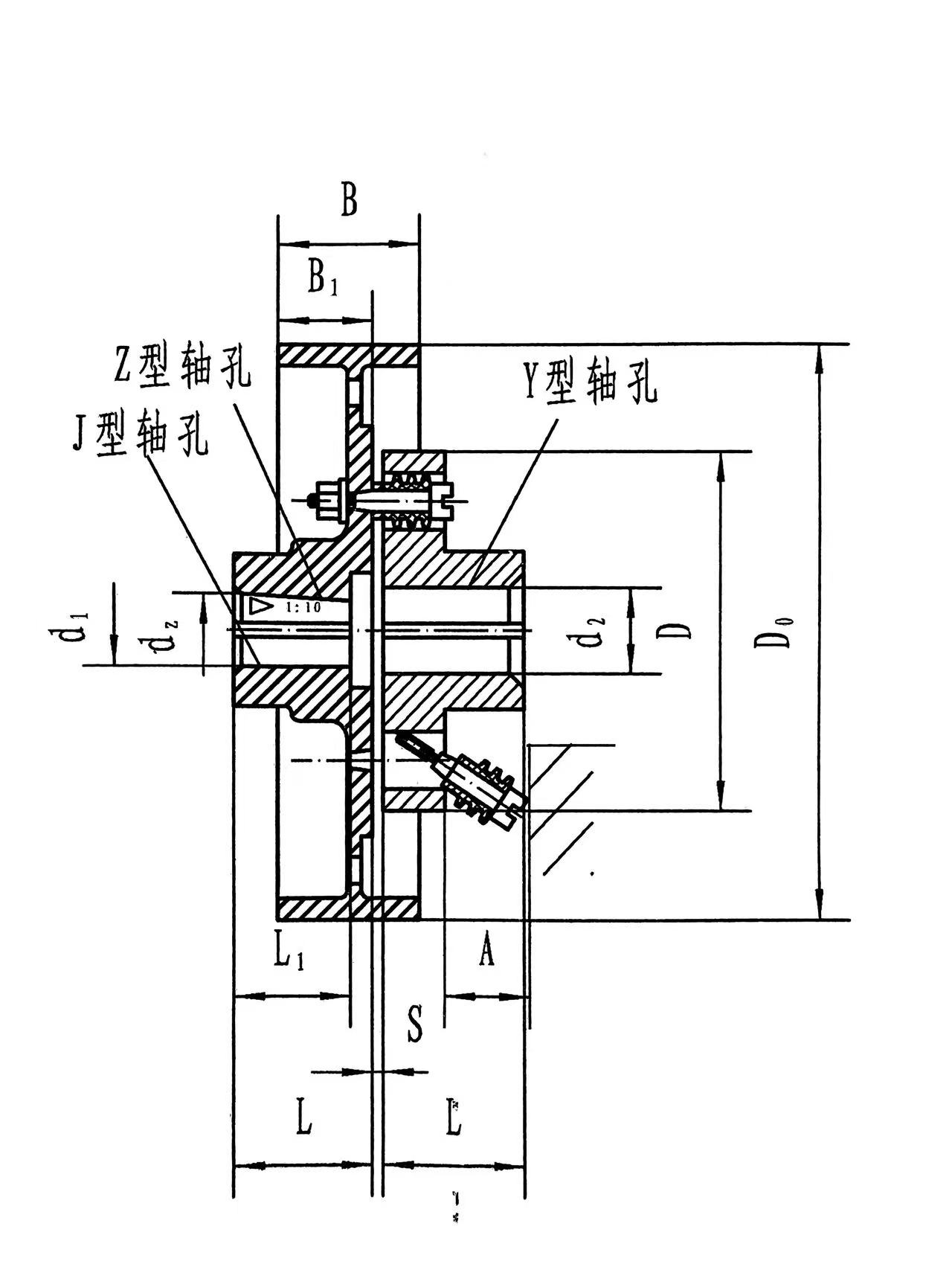

نموذج	عزم الدوران الاسمي (ن·م)	جائز سرعة الدوران (دورة في الدقيقة)	قطر ثقب رمح (مم)	طول فتحة العمود (مم)				D	B	ب₁	A	مسموح به التعويض المبلغ			لحظة الجمود (كجم·م)	الوزن (كجم)
				على شكل Y	J، J₁، على شكل Z							شعاعي		زاوية الاتجاه
				L	L₁	L	مم
آر إس كيه-LTZ5	125	3800	25、28	62	44	62	200	130	85	42	45	5	0.3	1°30'	0.0416	13.38
			30、32、35	82	60	82
آر إس كيه-LTZ6	250	3000	32、35、38	82	60	82	250	160	105	62	45	5	0.3	1°00'	0.1053	21.25
			40、42	112	84	112
آر إس كيه-LTZ7	500	2400	40、42、45、48	112	84	112	315	190	132	89	45	5	0.3	1°00'	0.2522	35
آر إس كيه-LTZ8	710	2400	45、48、50、55、56	112	84	112	315	224	132	78	65	5	0.4	1°00'	0.3470	45.14
			60、63	142	107	142
آر إس كيه-LTZ9	1000	2400	50、55、56	112	84	112	315	250	168	78	65	6	0.4	1°00'	0.4070	58.61
			60、63、65、70	142	107	142
آر إس كيه-LTZ10	2000	1900	63、65、70、71、75	142	107	142	400	315	168	102	80	8	0.4	1°00'	1.3050	100.3
			80、85、90、95	172	132	172
آر إس كيه-LTZ11	4000	1500	80、85、90、95	172	132	172	500	400	210	127	100	10	0.5	0°30'	4.330	198.73
			100、110	212	167	212
آر إس كيه-LTZ12	8000	1200	100、110、120、125	212	167	212	630	475	265	163	130	12	0.5	0°30'	12.49	370.6
			130	252	202	252
آر إس كيه-LTZ13	16000	1000	120、125	212	167	212	710	600	298	174	180	14	0.6	0°30°	30.48	641.13
			130、140、150	252	202	252
			160、170	302	242	302

الوصف

الهيكل الأساسي

يمكن النظر إلى نوع RSK-ltz على أنه مركب وظيفي من "نوع RSK-ltz Coupling" و"عجلة الفرامل". مكوناته الرئيسية تشمل:

نصف اقتران عجلة الفرامل: العنصر المميز الرئيسي. عادة ما تكون مصنوعة من الحديد الزهر الرمادي عالي القوة أو الفولاذ المصبوب. تم تشكيل محيطه الخارجي لتوفير سطح احتكاك أسطواني عالي الدقة ومنخفض خشونة السطح يعمل كقرص فرامل لفرامل قرصية. غالبًا ما تتميز حافة العجلة بفتحات تبريد وأضلاع تقوية لتحسين تبديد الحرارة وزيادة الصلابة.

نصف الاقتران الآخر: نصف اقتران قياسي (نوع الحافة) من النوع RSK-lt العادي.

المسامير والشجيرات المرنة: مطابقة للنوع RSK-lt. يتم تثبيت المسامير (المصنوعة من الفولاذ 45#) في أحد طرفي نصف اقتران عجلة الفرامل. يمر الطرف الآخر عبر شجيرات مرنة من المطاط أو البولي يوريثين ويتم إدخاله في فتحات نصف الوصلة الأخرى. توفر الشجيرات المرنة نقل القوة والتوسيد والتعويض.

مكونات الختم والحماية: بما في ذلك أغطية الغبار وحلقات الختم وما إلى ذلك، تستخدم لحماية سطح احتكاك عجلة الفرامل من التلوث بالزيت والغبار.

الخصائص الرئيسية

تكامل وظيفي عالي، يوفر المساحة والتكلفة:

الكبح المباشر والفعال مع الاستجابة السريعة:

عجلة الفرامل متصلة بشكل صارم بعمود القيادة. يعمل عزم الكبح الناتج عن الفرامل (عادةً فرامل قرصية هيدروليكية أو كهرومغناطيسية) مباشرة على نظام النقل دون خسارة وسيطة، مما يضمن استجابة الكبح السريعة والسلامة والموثوقية.

يمتلك أداء نقل جيد:

التوحيد وقابلية التبادل القوية:

باعتباره منتجًا قياسيًا وطنيًا، يتم تسلسل أبعاده وتقييمات عزم الدوران ومواصفات عجلة الفرامل، مما يسهل الاختيار والشراء وتخزين قطع الغيار والتوافق الجيد مع الفرامل القياسية.

مجالات التطبيق الأساسية

إن نوع RSK-ltz هو "التكوين القياسي لآلات الرفع والنقل الصغيرة والمتوسطة الحجم"، وهو مناسب بشكل خاص لـ:

الرافعات العلوية، الرافعات الجسرية: آليات السير للجسر والعربة، وآليات الرفع للرافعات الصغيرة.

الرافعات الكهربائية: ناقل الحركة والكبح لمجموعة عجلة القيادة.

السيور الناقلة، ومصاعد الدلو: نهاية عمود الإدخال لوحدة القيادة.

المعدات الصناعية الخفيفة والتخزين واللوجستيات: آليات النقل والدوران المختلفة التي تتطلب تحديد المواقع والكبح.
