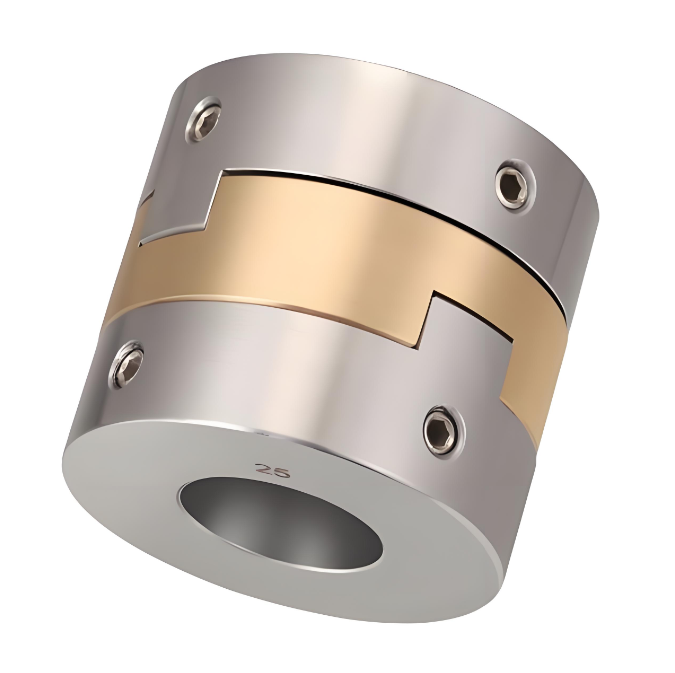

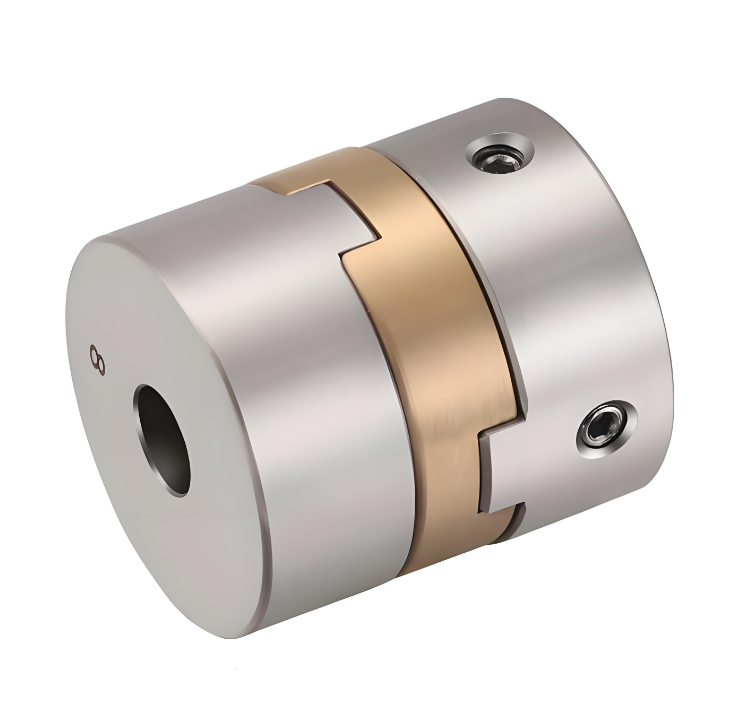

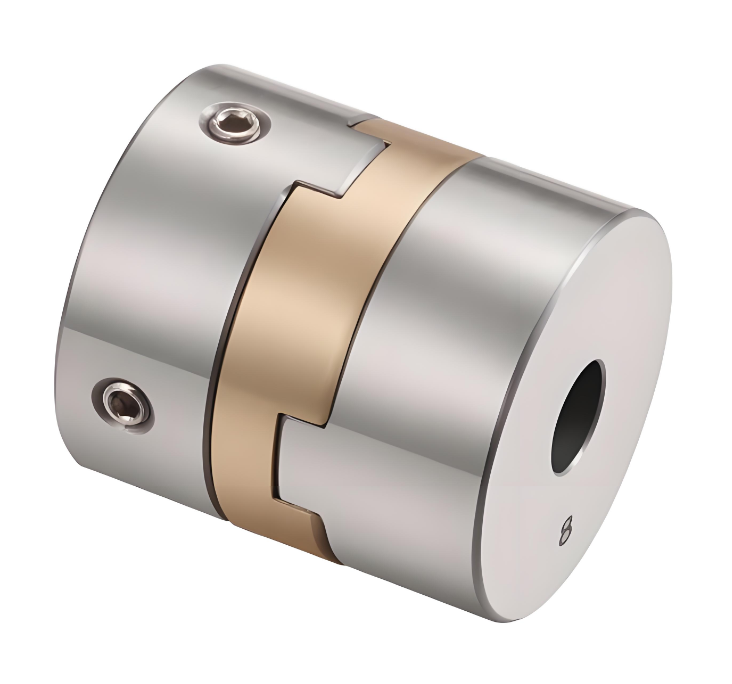

اقتران كتلة الفولاذ المقاوم للصدأ RSK-CPHG مع طريقة تثبيت المسمار لتحديد موضع التصميم الرئيسي

代号

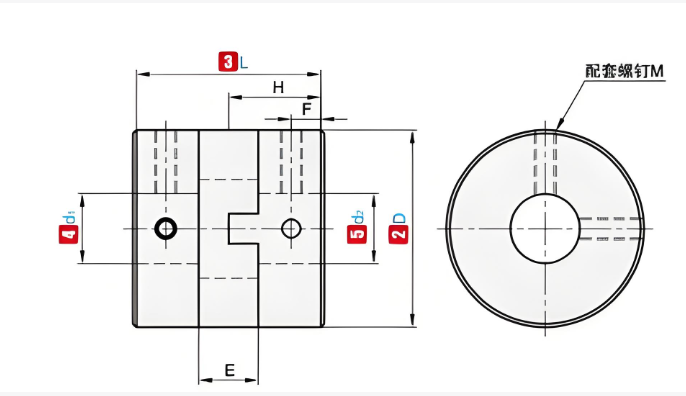

اسم الرمز

D

L

常用D1/D2 内径尺寸     القطر الداخلي القياسي (مم)

E

F

H

M

拧紧扭矩

تشديد عزم الدوران (نيوتن متر)

RSK-CPHG

14.5

16

4  5  6  6.35

5.4

3

7.7

م3

1.2

16.8

19.8

5  6  6.35  7  8

6..3

3.2

9.7

م4

2.5

20

21.4

5  6  6.35  7  8

7.3

3.2

10.5

م4

2.5

26

25.6

5  6  6.35    8  9  9.525  10  11  12

7.5

3.8

12

م4

2.5

30

33

5  6  6.35    8  9  9.525  10  11  12

8.8

5.8

16

م4

2.5

34

34

5  6  6.35    8  9  9.525  10  11  12  12.7  14  15  16

8.5

5.8

16.5

م5

5

38

39.5

5  6  6.35    8  9  9.525  10  11  12  12.7  14  15  16

9.7

7.0

19.3

م5

5

45

43.6

5  6  6.35    8  9           10  11  12  12.7  14  15  16  17  18  19  20  22

13.6

7.5

21.3

م5

5

55

49.4

5  6  6.35    8  9            10  11  12  12.7  14  15  16  17  18  19  20  22  24  25

15.4

8.5

24.2

م6

8

70

57

5  6  6.35    8  9               10  11  12  12.7  14  15  16  17  18  19  20  22  24  25  28  30  32  35

17

11

28

م8

20

代号

اسم الرمز

D

L

额定扭矩   تصنيف عزم الدوران (نيوتن متر)

容许偏心    السماح بالتحيز (مم)

容许偏角السماح بالإمالة (∠°)

容许轴向偏差السماح بالانحراف المحوري (مم)

قم بالسماح بـ RPM

الصلابة الالتوائية الثابتة (N.m/rad)

惯性矩          لحظة القصور الذاتي (N.m)

الوزن (جم)

RSK-CPHG

14.5

16

3

0.5

0.6

±0.1

7000

800

4.5x10 ^-7

15

16.8

19.8

5

6500

900

1.0x10 ^-6

25

20

21.4

7

5000

2000

2.25x10 ^-6

37

26

25.6

10

0.8

±0.2

5000

3500

7.5x10 ^-6

79

30

33

24

1

5000

5000

2.5x10 ^-5

122

34

34

32

3500

7500

4.0x10 ^-5

180

38

39.5

50

±0.3

3500

10000

5.2x10 ^-5

260

45

43.6

50

0.2

9000

6500

1.7x10 ^-4

400

55

49.4

75

1.2

±0.5

9000

90000

3.3x10 ^-4

750

70

57

95

1.6

±0.6

9000

170000

1.1x10 ^-3

1050
