المواصفات

إنها أداة توصيل بسيطة وفعالة من حيث التكلفة لتطبيقات عزم الدوران العالي

توفر مقاومة الصدمات، وتخميد الاهتزاز، والقدرة على التكيف مع الأحمال المختلفة حماية معززة للمعدات

التثبيت السريع والإزالة يوفر الوقت والجهد

عمر خدمة طويل جدًا

هيكل بسيط وسهولة الصيانة

متطلبات التثبيت منخفضة ومجموعة واسعة من التصاميم

متطلبات دقة التثبيت لوصلات الشبكة الزنبركية السربنتينية أقل من تلك الخاصة بالوصلات العامة

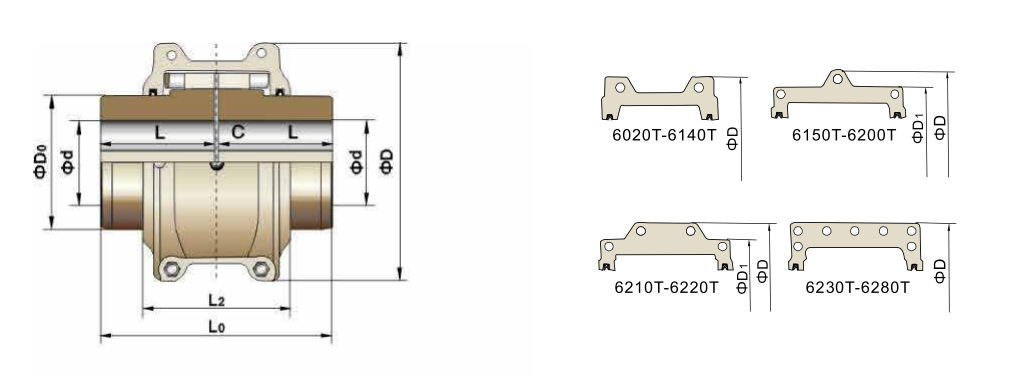

نموذج	عزم الدوران الاسمي/ تينيسي ن.م	السرعة المسموح بها/N دورة في الدقيقة	الحد الأقصى لثقب المحور L مم	الطول المحوري L مم	الطول L0 مم	الطول 2 ملم	د مم	د0 ملم	الفضاء C مم	الوزن (بدون فتحة) كجم	لحظة القصور الذاتيI Kg.m2	تهمة النفط كجم
1020 طن	52	4500	28	47.6	98.2	66.7	97.0	—	3	1.91	0.0014	0.027
1030 ت	149	4500	35	47.6	98.2	68.3	105.7	—	3	2.59	0.0022	0.041
1040 طن	249	4500	42	50.8	104.6	69.9	114.3	—	3	3.36	0.0033	0.054
1050 طن	435	4500	50	60.3	123.6	80.9	135.1	—	3	5.44	0.0073	0.068
1060 طن	684	4350	56	63.5	130.0	93.5	157.8	—	3	7.26	0.0119	0.086

1070 طن	994	4125	65	76.2	155.4	96.8	158.8	—	3	10.4	0.0185	0.113
1080 طن	2050	3600	80	88.9	180.8	115.6	190.5	—	3	17.7	0.0451	0.172
1090 طن	3730	3600	95	98.4	199.8	122.2	211.1	—	3	25.4	0.0787	0.254
1100 طن	6280	2440	110	120.6	246.2	155.4	251.0	—	5	42.2	0.1780	0.426
1110 طن	9320	2250	120	127.0	259.0	161.5	269.7	—	5	54.4	0.2700	0.508

1120 طن	13700	2025	140	149.2	304.4	191.5	307.8	—	6	81.2	0.5140	0.735
1130 ت	19900	1800	170	161.9	329.8	195.1	345.9	—	6	121	0.9590	0.908
1140 طن	28600	1650	200	184.2	374.4	201.2	384.0	—	6	178	1.8500	1.135
1150 طن	39800	1500	215	182.9	371.8	271.5	453.1	391.2	6	227	3.4900	1.952
1160 طن	55900	1350	240	198.1	402.2	278.4	501.9	436.9	6	309	5.8200	2.815

1170 طن	74600	1225	280	215.9	437.8	307.3	566.9	487.2	6	448	10.400	3.496
1180 طن	103000	1100	300	238.8	483.6	321.1	629.9	554.7	6	619	18.300	3.768
1190 ت	137000	1050	335	259.1	524.2	325.1	675.6	607.8	6	776	26.100	4.400
1200 طن	186000	900	360	279.4	564.8	355.6	756.9	660.4	6	1057	43.500	5.630
1210T	249000	820	390	301.8	622.6	431.8	844.6	750.8	13	1424	75.500	10.53

1220 طن	336000	730	420	325.1	663.2	490.2	920.8	822.2	13	1785	113.00	16.07
1230 طن	435000	680	450	345.4	703.8	546.1	1003.3	904.7	13	2267	175.00	24.06
1240 طن	559000	630	480	368.3	749.6	647.7	1087.1	—	13	2950	339.00	33.82
1250 طن	746000	580	510	401.3	815.6	698.5	1181.1	—	13	3833	524.00	50.17
1260 طن	932000	540	550	431.8	876.6	762.0	1260.9	—	13	4682	711.00	67.24

وصف

إنها أداة توصيل بسيطة وفعالة من حيث التكلفة لتطبيقات عزم الدوران العالي.

تجمع قارنة التوصيل الشبكية الزنبركية السربنتينية Jiangsu RSK بين قدرة عزم الدوران العالية لقارنات التروس مع مرونة الوصلات المرنة، مما يجعلها خيارًا أبسط وأكثر مثالية بين القارنات المتوسطة إلى الثقيلة. يعمل تصميمه سريع التفكيك على التخلص تمامًا من صعوبات التركيب والإزالة، مما يوفر حل اقتران أكثر اقتصادًا وموثوقية.

توفر مقاومة الصدمات، وتخميد الاهتزاز، والقدرة على التكيف مع الأحمال المختلفة حماية معززة للمعدات.

تتكون الأسطح المسننة لوصلة التوصيل الشبكية الزنبركية السربنتينية RSK من أسطح منحنية متعددة، مما يسمح بتغير منطقة التلامس وفقًا للتغيرات في الحمل. يمكّن هذا التصميم أداة التوصيل من تحمل تأثيرات الحمل والأحمال المتغيرة بشكل أفضل، مما يضمن قدرًا أكبر من الأمان أثناء بدء التشغيل أو في ظل ظروف التحميل غير المتساوية. علاوة على ذلك، يمتص ناقل الحركة المرن للزنبرك قدرًا كبيرًا من قوى الاهتزاز. يقلل تأثير التخميد من اهتزازات الصدمات بنسبة تزيد عن 36%، مما يجعله مرشحًا حقيقيًا للصدمات والاهتزازات لأنظمة نقل الطاقة.

التثبيت السريع والإزالة يوفر الوقت والجهد.

بهدف معالجة الصعوبات وأوجه القصور في تركيب وتفكيك أدوات التوصيل، قامت شركة RSK بتطوير أداة توصيل سريعة التفكيك جديدة تمامًا. إنها تعتمد واجهة سطحية مدببة وتستخدم العديد من البراغي عالية القوة على الوجه النهائي لتطبيق القوة، وتحقيق تأثيرات التوسع والاتصال. يسمح هذا التصميم بملاءمة الخلوص أثناء التثبيت مع تقديم أداء ملائم للتداخل، مما يوفر أكثر من 70% من الوقت مقارنة بالمنتجات التقليدية الملائمة للتداخل.

عمر خدمة طويل جدًا.

يتم تصنيع الزنبرك المخروطي من سبائك الفولاذ عالية القوة ويخضع لعملية معالجة حرارية صارمة لتحقيق صلابة ومرونة فائقة. سطح الزنبرك يتم سفعه بالرمل بدقة لضغط البنية الجزيئية للطبقة السطحية، مما يؤدي إلى تعزيز مقاومة التآكل وإطالة عمر الخدمة.

هيكل بسيط وسهولة الصيانة.

متطلبات التثبيت منخفضة ومجموعة واسعة من التصاميم.

متطلبات دقة التثبيت لوصلات الشبكة الزنبركية السربنتينية أقل من تلك الخاصة بالوصلات العامة. يمكن أن يتأرجح الزنبرك بحرية داخل أخاديد الأسنان للكم نصف المزدوج، مما يسمح بانحرافات شعاعية وزاوية ومحورية كبيرة بين العمودين. وطالما بقيت هذه الانحرافات ضمن نطاق معين، فإنها لن تؤثر على أداء نقل الطاقة، ولن تولد ضوضاء أو تؤثر على عمر الخدمة.
