المواصفات

إنها أداة توصيل بسيطة وفعالة من حيث التكلفة لتطبيقات عزم الدوران العالي

توفر مقاومة الصدمات، وتخميد الاهتزاز، والقدرة على التكيف مع الأحمال المختلفة حماية معززة للمعدات

التثبيت السريع والإزالة يوفر الوقت والجهد

عمر خدمة طويل جدًا

هيكل بسيط وسهولة الصيانة

متطلبات التثبيت منخفضة ومجموعة واسعة من التصاميم

متطلبات دقة التثبيت للوصلات الزنبركية السربنتينية أقل من تلك الخاصة بالوصلات العامة

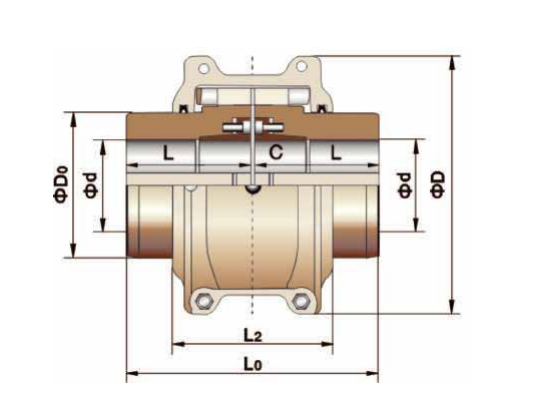

نموذج	عزم الدوران الاسمي/ تينيسي ن.م	السرعة المسموح بها/N دورة في الدقيقة	الحد الأقصى لثقب المحور L مم	الطول المحوري L مم	الطول L0 مم	L2 مم	D مم	د0 مم	الفضاء C مم	الوزن (بدون ثقب) كجم	لحظة القصور الذاتيI Kg.m ²	تهمة النفط كجم
6080 طن	2050	3600	55	95	193	120	190	104.8	3	18.91	0.0451	0.172
6090T	3730	3600	66.68	105	213	120	210	123.8	3	27.12	0.0787	0.254
6100 طن	6280	2440	85	125	255	160	250	142.1	5	43.76	0.1780	0.426
6110T	9320	2250	100	135	275	160	270	160.3	5	57.87	0.2700	0.508
6120 طن	13700	2025	120	155	316	200	310	179.4	6	84.42	0.5140	0.735
6130 طن	19900	1800	145	175	356	200	350	217.5	6	130.79	0.9590	0.908
6140 طن	28600	1650	160	190	386	200	390	254.0	6	183.60	1.8500	1.135
6150 طن	39800	1500	180	200	406	280	450	269.2	6	256.16	3.4900	1.952
6160 طن	55900	1350	200	215	436	280	500	304.8	6	343.92	5.8200	2.815

6170 طن	74600	1225	230	230	466	310	570	355.0	6	477.36	10.400	3.496
6180 طن	10300	1100	260	270	546	325	630	394.0	6	700.67	18.300	3.768
6190 طن	13700	1050	300	290	586	325	680	437.0	6	868.92	26.100	4.400
6200 طن	18600	900	340	320	646	360	760	497.8	6	1211.73	43.500	5.630
6210T	24900	820	360	350	713	440	850	533.4	13	1636.96	75.500	10.53

6220 طن	336000	730	400	390	793	500	930	571.5	13	2143.12	113.00	16.07
6230 طن	435000	680	420	420	853	550	1000	609.6	13	2757.84	175.00	24.06
6240 طن	559000	630	450	450	913	650	1100	647.7	13	3643.37	339.00	33.82

6250 طن	746000	580	460	480	973	700	1180	711.2	13	4351.72	524.00	50.17
6260 طن	932000	540	500	500	1013	760	1260	762.0	13	5123.34	711.00	67.24
6270 طن	1130000	460	520	540	1100	800	1350	--	20	5832.84	932.00	82.35
6280 طن	1320000	339	550	550	1120	850	1450	--	20	6635.29	1142.00	101.42

وصف

إنها أداة توصيل بسيطة وفعالة من حيث التكلفة لتطبيقات عزم الدوران العالي.

تجمع القارنة الزنبركية السربنتينية Jiangsu RSK بين قدرة عزم الدوران العالية للوصلات الترسية مع مرونة الوصلات المرنة، مما يجعلها خيارًا أبسط وأكثر مثالية بين القارنات المتوسطة إلى الثقيلة. يعمل تصميمه سريع التفكيك على التخلص تمامًا من صعوبات التركيب والإزالة، مما يوفر حل اقتران أكثر اقتصادًا وموثوقية.

توفر مقاومة الصدمات، وتخميد الاهتزاز، والقدرة على التكيف مع الأحمال المختلفة حماية معززة للمعدات.

تتكون الأسطح المسننة لوصلة الزنبرك السربنتينية RSK من أسطح منحنية متعددة، مما يسمح بتغير منطقة التلامس وفقًا للتغيرات في الحمل. يمكّن هذا التصميم أداة التوصيل من تحمل تأثيرات الحمل والأحمال المتغيرة بشكل أفضل، مما يضمن قدرًا أكبر من الأمان أثناء بدء التشغيل أو في ظل ظروف التحميل غير المتساوية. علاوة على ذلك، يمتص ناقل الحركة المرن للزنبرك قدرًا كبيرًا من قوى الاهتزاز. يقلل تأثير التخميد من اهتزازات الصدمات بنسبة تزيد عن 36%، مما يجعله مرشحًا حقيقيًا للصدمات والاهتزازات لأنظمة نقل الطاقة.

التثبيت السريع والإزالة يوفر الوقت والجهد.

بهدف معالجة الصعوبات وأوجه القصور في تركيب وتفكيك أدوات التوصيل، قامت شركة RSK بتطوير أداة توصيل سريعة التفكيك جديدة تمامًا. إنها تعتمد واجهة سطحية مدببة وتستخدم العديد من البراغي عالية القوة على الوجه النهائي لتطبيق القوة، وتحقيق تأثيرات التوسع والاتصال. يسمح هذا التصميم بملاءمة الخلوص أثناء التثبيت مع تقديم أداء ملائم للتداخل، مما يوفر أكثر من 70% من الوقت مقارنة بالمنتجات التقليدية الملائمة للتداخل.

عمر خدمة طويل جدًا.

يتم تصنيع الزنبرك المخروطي من سبائك الفولاذ عالية القوة ويخضع لعملية معالجة حرارية صارمة لتحقيق صلابة ومرونة فائقة. سطح الزنبرك يتم سفعه بالرمل بدقة لضغط البنية الجزيئية للطبقة السطحية، مما يؤدي إلى تعزيز مقاومة التآكل وإطالة عمر الخدمة.

هيكل بسيط وسهولة الصيانة.

متطلبات التثبيت منخفضة ومجموعة واسعة من التصاميم.

متطلبات دقة التثبيت للوصلات الزنبركية السربنتينية أقل من تلك الخاصة بالوصلات العامة. يمكن أن يتأرجح الزنبرك بحرية داخل أخاديد الأسنان للكم نصف المزدوج، مما يسمح بانحرافات شعاعية وزاوية ومحورية كبيرة بين العمودين. وطالما بقيت هذه الانحرافات ضمن نطاق معين، فإنها لن تؤثر على أداء نقل الطاقة، ولن تولد ضوضاء أو تؤثر على عمر الخدمة.
