قارنة الإطارات على شكل RSK-Omega تتمتع بمرونة استثنائية وقدرة تعويض كبيرة

اتصل بنا

المواصفات

مرونة استثنائية وقدرة على التعويض

مرونة الالتوائية ممتازة: تمتص وتعزل الاهتزازات الالتوائية القوية وأحمال الصدمات بشكل فعال، مما يحمي كلاً من طرف القيادة (على سبيل المثال، المحرك) والمعدات المدفوعة

تعويض اختلال المحاذاة الكبير: يسمح بتعويض اختلال المحاذاة الزاوي والشعاعي والمحوري الكبير جدًا، مما يضع الحد الأدنى من المتطلبات على محاذاة التثبيت. يمكن أن يتكيف مع التشوه الناتج عن تسوية الأساس، والتمدد الحراري، وما إلى ذلك

لا يحتاج إلى تشحيم، صيانة بسيطة

لا تحتوي على أجزاء احتكاك مع انزلاق نسبي، ولا تحتاج إلى تزييت، وتصنف على أنها أدوات توصيل لا تحتاج إلى صيانة

العزل الكهربائي والتخميد

يوفر الجسم المطاطي عزلًا كهربائيًا، مما يمنع تآكل تيار العمود. وفي الوقت نفسه، يوفر الاحتكاك الداخلي للمطاط خصائص فائقة في امتصاص الاهتزازات والتخميد

هيكل بسيط، سهل التركيب

مكونات قليلة، تجميع بسيط، لا يتطلب عادة أدوات خاصة

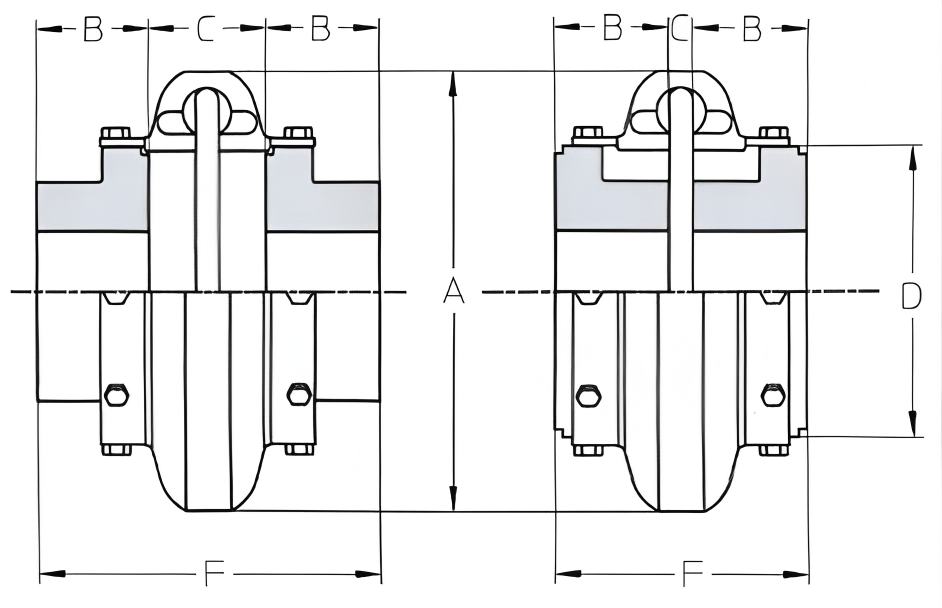

اقتران الحجم	الحد الأقصى تتحمل (في)	الحد الأدنى تتحمل (في)	مستمر حصان/100 دورة في الدقيقة	مستمر عزم الدوران (إب-إن)	الحد الأقصى دورة في الدقيقة	الأبعاد (بوصة)							الوزن (إب)
						A	B	C		D	F
								(في)	(0ut)		(في)	(0ut)
ه2	1.13	لا يوجد	0.30	190	6600	3.50	0.94	1.34	1.90	1.85	3.22	3.78	1.2
ه3	1.38	0.375	0.58	365	6600	4.00	1.50	0.81	1.31	2.32	3.81	4.31	2.4
هـ4	1.63	0.375	0.88	550	6600	4.56	1.69	0.44	1.31	2.60	3.81	4.69	3.0
ه5	1.88	0.375	1.48	925	6600	5.38	1.75	0.81	1.81	3.13	4.31	5.31	5.4
ه10	2.13	0.375	2.30	1450	6600	6.38	1.88	0.56	1.84	3.65	4.31	5.56	8.2
E15	2.13	0.375	2.86	1800	6600	6.38	1.88	0.56	1.84	3.65	4.31	5.56	8.3
ه20	2.38	0.75	3.65	2300	6600	7.25	2.06	0.50	2.38	4.48	4.62	6.50	13.0
ه30	2.88	0.75	5.79	3650	5800	8.25	2.31	0.56	2.44	5.42	5.19	7.06	21
هـ40	3.38	0.75	8.85	5500	5000	9.50	2.50	0.56	2.68	6.63	5.56	7.68	35
ه50	3.63	1.125	12.14	7650	4200	11.00	2.75	0.63	3.38	8.13	6.13	8.88	54
E60	4	1.125	19.84	12,500	3800	12.50	3.25	0.69	3.44	8.75	7.19	9.94	72
E70	4.5	1.375	35.12	22,125	3600	14.00	3.62	0.75	3.75	9.25	8.00	11.00	86
E80	6	1.875	62.7	39,500	2000	16.00	4.87	0.75	5.00	11.25	10.50	14.75	170
ه100	6.75	1.875	135	85,050	1900	21.00	5.50	1.75	3.75	14.13	12.75	14.75	244
E120	7.5	1.875	270	170,100	1800	25.00	6.00	2.74625	4.88	17.63	14.24	16.88	425
E140	9.00	1.875	540	340,200	1500	30.00	7.00	3.00	5.00	20.88	17.00	19.00	746

وصف

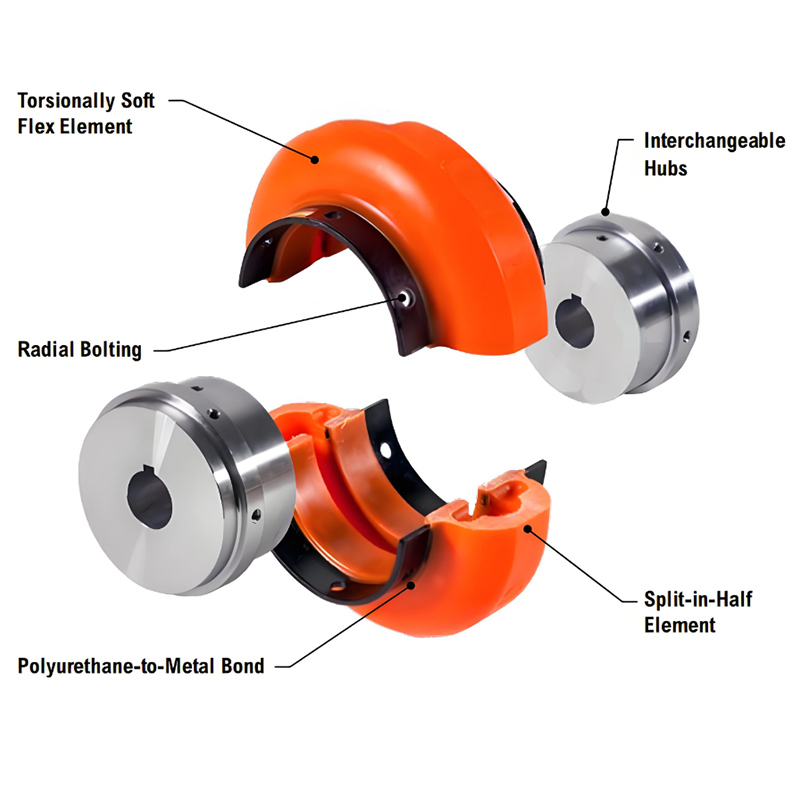

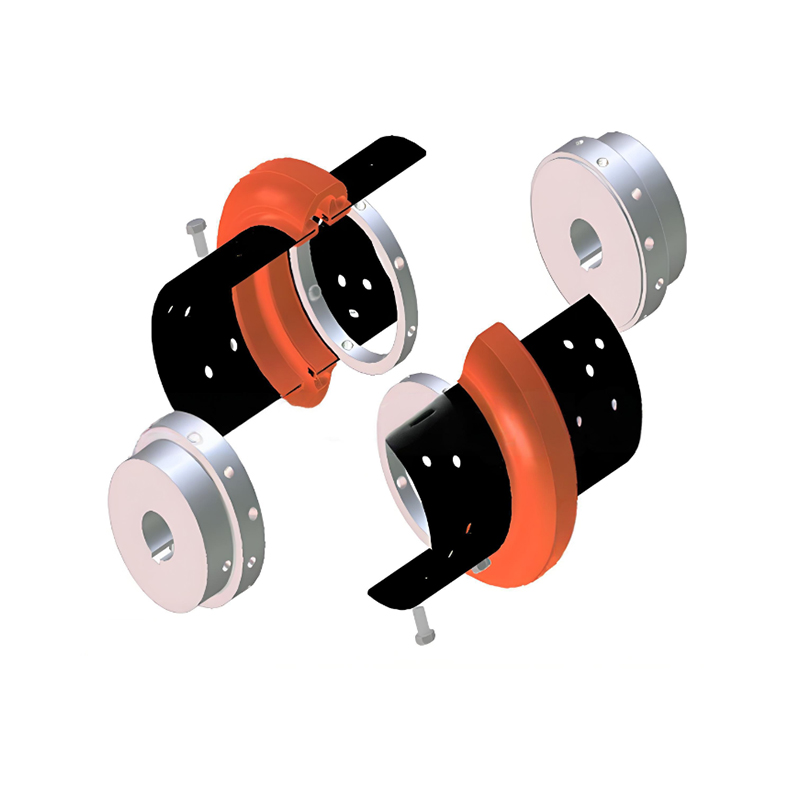

تتميز وصلة الإطارات على شكل أوميغا بمكون أساسي وهو عبارة عن مطاط مطاطي مصبوب بشكل متكامل على شكل حلقة مع مقطع عرضي على شكل الحرف Ω. يتم توصيله مباشرة بالفلنجات المعدنية (أنصاف الوصلات) عند كلا الطرفين عبر البراغي. يتعرض الجسم المطاطي لتشوه القص، والضغط، والشد أثناء نقل عزم الدوران، وبالتالي تحقيق وظائف متعددة.

شفتان معدنيتان متطابقتان: عادة ما تكون مصنوعة من الفولاذ المصبوب أو سبائك الألومنيوم، وتتميز بفتحات مسامير.

1. الهيكل الأساسي

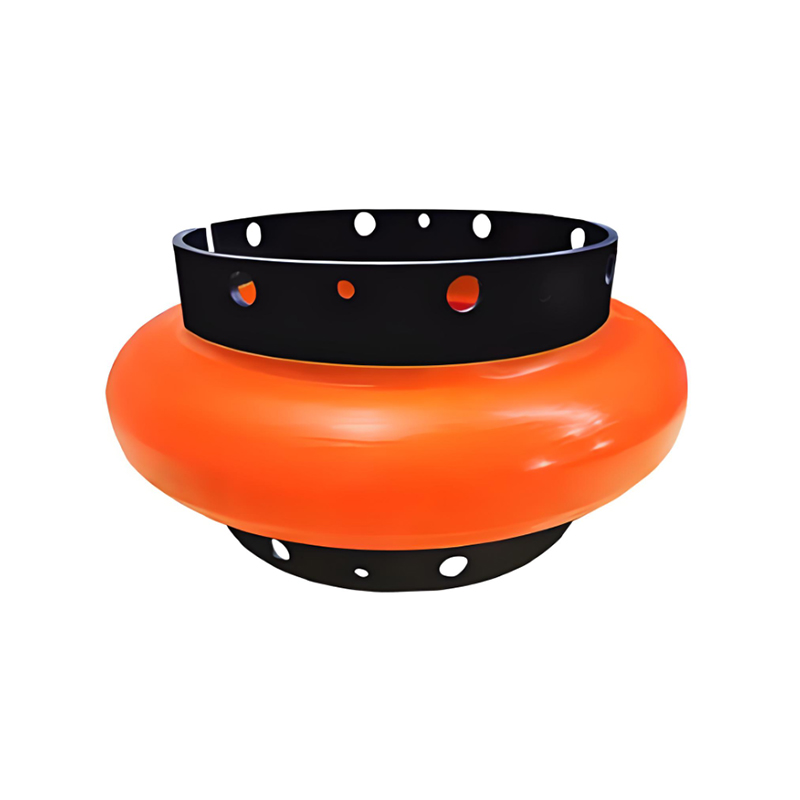

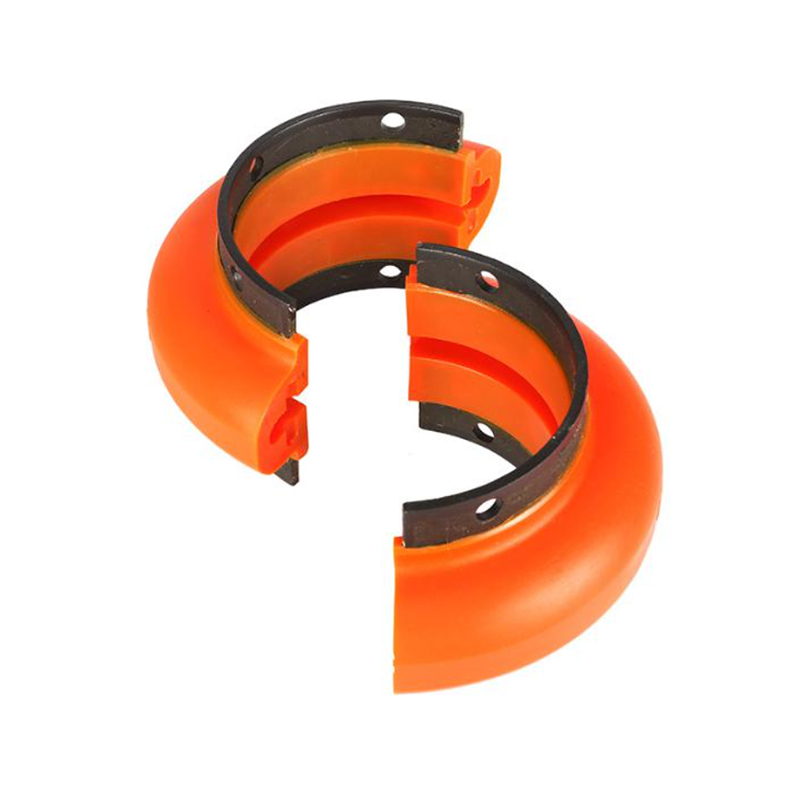

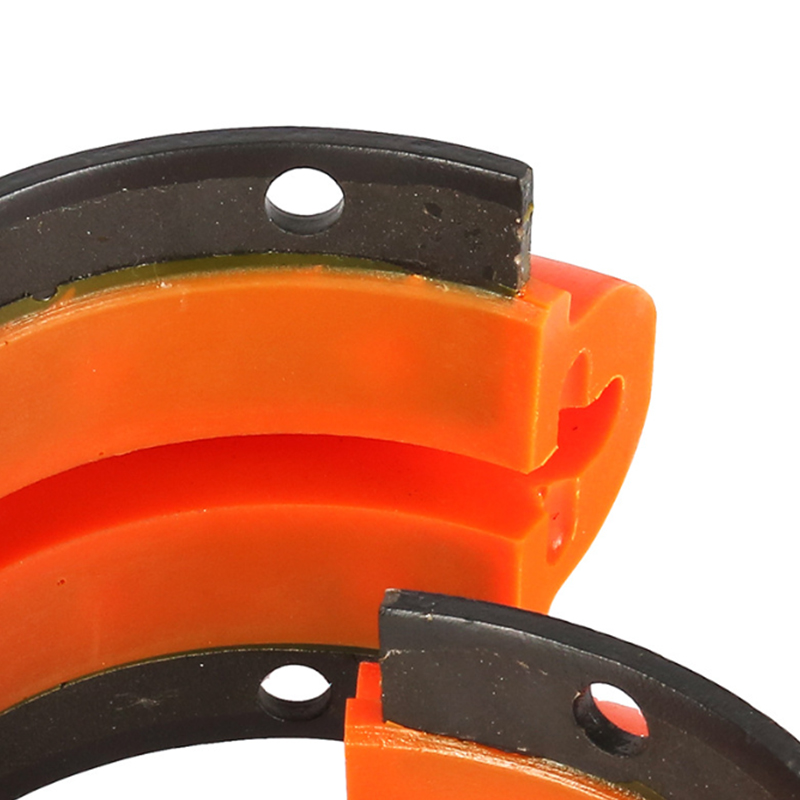

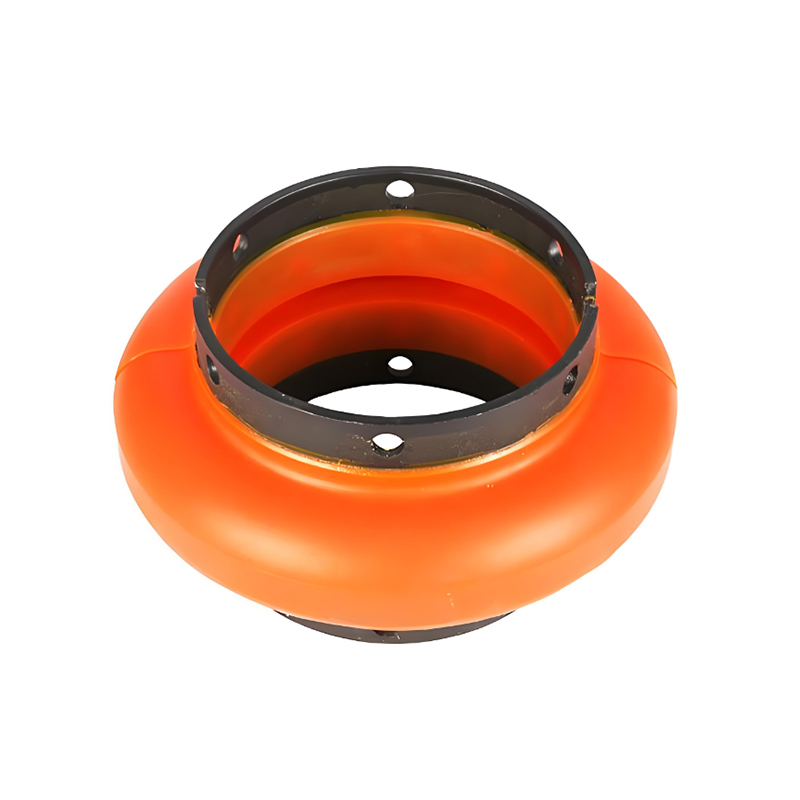

مطاط مطاطي واحد على شكل Ω: عادة ما يكون مصنوعًا من مواد مثل المطاط الطبيعي أو البولي يوريثين أو النيوبرين، مما يوفر قوة ومرونة عالية.

البراغي والصواميل: تستخدم لربط الجسم المطاطي بين الحافتين. تُستخدم أحيانًا البراغي الملائمة المُعاد تشكيلها لضمان دقة المحاذاة.
