المواصفات

ميزة:

هيكل بسيط، فعال من حيث التكلفة

أجزاء قليلة، وعمليات تصنيع ناضجة، مما يجعلها فعالة من حيث التكلفة

خالية من التشحيم، وصيانة منخفضة

صيانة صفر

أداء جيد للتخميد والتوسيد للاهتزاز

تمتص الحلقات المطاطية/البولي يوريثين المرنة الاهتزازات الالتوائية وأحمال الصدمات المعتدلة بشكل فعال، وتحمي معدات القيادة مثل المحركات وعلب التروس

تعتبر كل من دبابيس النايلون والحلقات المطاطية من المواد العازلة، والتي يمكن أن تقطع مسارات تيار العمود وتمنع التآكل الكهربائي للمحمل

خفيفة الوزن، لحظة منخفضة من الجمود

تعمل الكثافة المنخفضة لدبابيس النايلون على تقليل تأثيرها على خصائص التشغيل والإيقاف الخاصة بأداة التوصيل

سهلة التركيب

يتيح تحديد الموضع عبر الحنفيات متطلبات مريحة نسبيًا لمحاذاة التثبيت

مجالات التطبيق الأساسية

الاتصال بين المحركات والآلات المدفوعة في المراوح والمضخات وضواغط الهواء وغيرها من المعدات العامة لمعالجة السوائل (التطبيق الأكثر شيوعًا)

الناقلات الخفيفة، الخلاطات، آلات التعبئة والتغليف، الآلات الزراعية

مجموعات المولدات الصغيرة والمتوسطة ووحدات الضاغط

العديد من الآلات الصناعية الخفيفة والكيميائية حيث تكون التكلفة حساسة وظروف التشغيل معتدلة

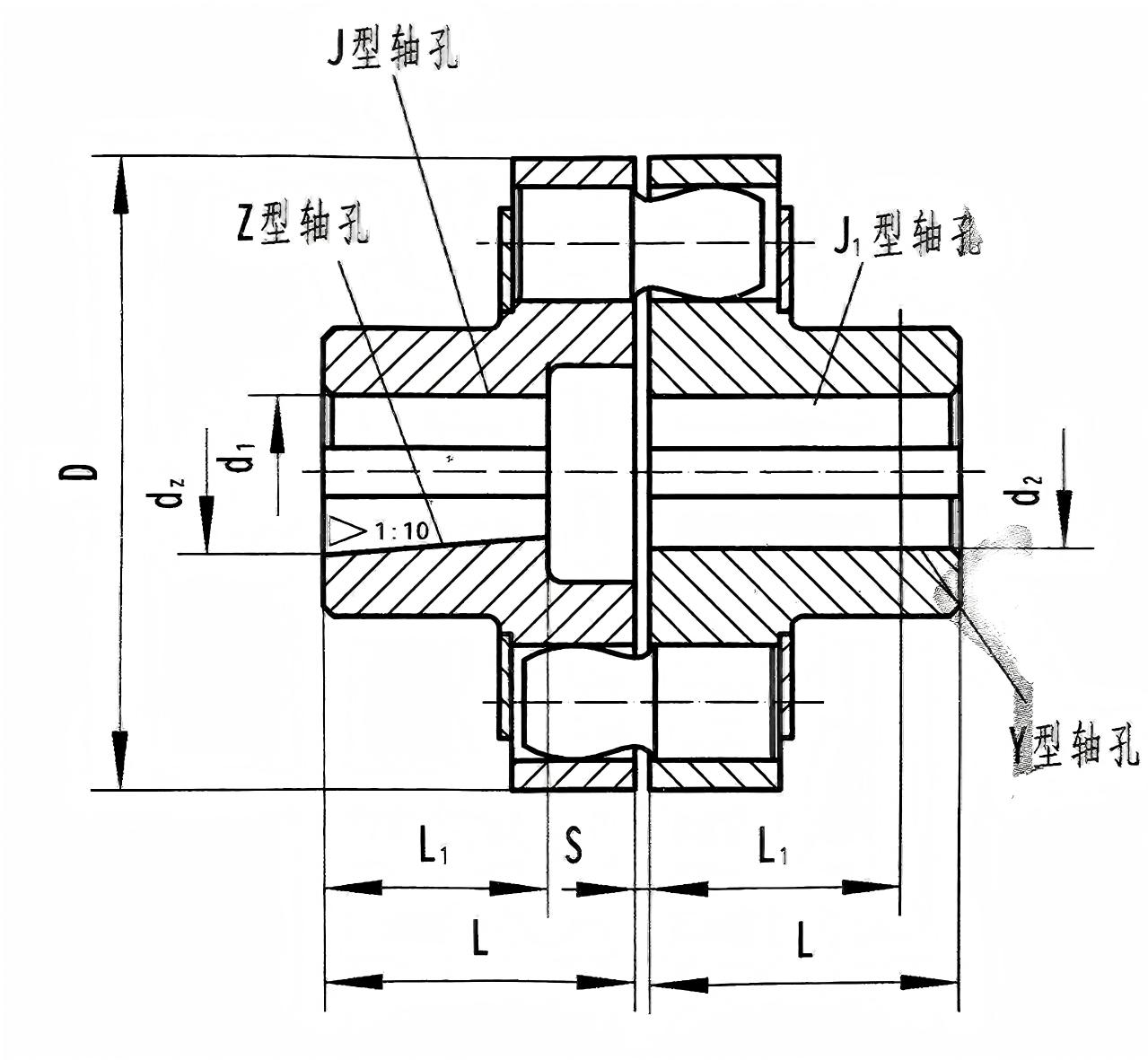

نموذج	الاسمية عزم الدوران (ن·م)	جائز سرعة الدوران (دورة في الدقيقة)	قطر ثقب رمح (مم) د₁، د₂، DZ،	طول فتحة العمود (مم)			D	S	مسموح به التعويض المبلغ			لحظة الجمود ()	الوزن (كجم)
				على شكل Y		J، J₁، على شكل Z			محوري	شعاعي	زاوية الاتجاه
				L	L₁	L	مم				。
آر إس كيه-LX1	250	8500	12、14	32	27	32	90	2.5	±0.5	0.15	≥0°30'	0.002	2
			16、18、19	42	30	42
			20、22、24	52	38	52
آر إس كيه-LX2	560	6300	20、22、24	52	38	52	120	2.5	±1	0.15	≥0°30'	0.009	5
			25、28	62	44	62
			30、32、35	82	60	82
آر إس كيه-LX3	1250	4750	30、32、35、38	82	60	82	160	2.5	±2	0.15	≥0°30'	0.026	8
			40、42、45、48	112	84	112
آر إس كيه-LX4	2500	3870	40、42、45、48 50、55、56	112	84	112	195	3	±1.5	0.15	≥0°30'	0.109	22
			60、63	142	107	142
آر إس كيه-LX5	3150	3450	50、55、56	142	107	142	220	3	±1.5	0.15	≥0°30'	0.191	30
			60、63、65、70、71、75	142	107	142
آر إس كيه-LX6	6300	2720	60、63、65、70 71、75、80	142	107	142	280	4	±2	0.20	≥0°30'	0.543	53
			85	172	132	172
آر إس كيه-LX7	11200	2360	70、71、75	142	107	142	320	4	±2	0.20	≥0°30'	1.314	98
			80、85、90、95	172	132	172
			100、110	212	167	212
آر إس كيه-LX8	16000	2120	80、85、90、95	212	167	212	360	5	±1	0.20	≥0°30°	2.023	119
			100、110、120、125	212	167	212
آر إس كيه-LX9	22400	1850	100、110、120、125	212	167	212	410	5	±2	0.20	≥0°30'	4.386	197
			130、140	252	202	252
آر إس كيه-LX10	35500	1600	110、120、125	212	167	212	480	6	±2.5	0.25	≥0°30'	9.760	322
			130、140、150	252	202	252
			160、170、180	302	242	302
آر إس كيه-LX11	50000	1400	130、140、150	252	202	252	540	6	±2.5	0.25	≥0°30'	20.05	520
			160、170、180	302	242	302
			190、200、220	352	282	352
آر إس كيه-LX12	80000	1220	160、170、180	302	242	302	630	7	±2.5	0.25	≥0°30'	37.71	714
			190、200、220	352	282	352
			240、250、260	410	330	-
آر إس كيه-LX13	125000	1080	190、200、220	352	282	352	710	8	±2	0.25	≥0°30'	71.37	1057
			240、250、260	410	330	-
			280、300	470	380	-
آر إس كيه-LX14	180000	950	240、250、260	410	330	-	800	8	±3	0.25	≥0°30°	170.6	1956
			280、300、320	470	380	-
			340	550	450	-

وصف

السمة الأساسية لنوع RSK-lx هي: تعمل المسامير نفسها (مكونات النايلون) كأعضاء حمل أساسية لعزم الدوران، في حين أن الحلقات المرنة تستخدم في المقام الأول للتبطين والتعويض.

الهيكل الأساسي

هيكلها بسيط ومتماثل، ويتكون في المقام الأول من المكونات التالية:

نصفي الوصلات: عادة ما تكون مصنوعة من الفولاذ المصبوب (ZG270-500) أو الحديد الزهر (HT250). تتميز وجوه التزاوج بحنفيات مركزية لضمان محاذاة التثبيت، ومجموعة من الثقوب الأسطوانية الموزعة بالتساوي حول المحيط.

دبابيس النايلون: مصنوعة من النايلون عالي القوة 6 (PA6) أو النايلون المصبوب MC، المعروف بمقاومته للتآكل، والتشحيم الذاتي، والقوة العالية، وخفيف الوزن. إنها المكونات الحاملة الأساسية لنقل عزم الدوران.

الحلقات المرنة: عادة ما تكون مصنوعة من مطاط النيوبرين أو البولي يوريثين. يتم تركيبها فوق المسامير وتوضع بين فتحات الدبوس في نصفي الوصلات. وتتمثل وظيفتها في توفير تشوه مرن، وامتصاص الاهتزازات والصدمات، والسماح بإزاحة نسبية طفيفة.

ألواح التثبيت والمثبتات: بما في ذلك ألواح التثبيت المعدنية، والغسالات الزنبركية، والصواميل، وما إلى ذلك، المستخدمة لتأمين مجموعة المسامير محوريًا ومنع إزاحتها.

مسار نقل الطاقة: عزم الدوران ← نصف اقتران القيادة ← دبابيس النايلون (في الضغط) ← حلقات مرنة (تحت تشوه القص) ← نصف اقتران مدفوع.

الأداء الهيكلي:

يستخدم النايلون للمكونات المرنة، التي تتمتع بقوة عالية ومقاومة للتآكل، ومناسبة للبيئات المسببة للتآكل.

لقد خضع السطح الخارجي لعجلة الفرامل الفولاذية لمعالجة التبريد.

تتراوح درجة حرارة التشغيل من -20 درجة مئوية إلى 70 درجة مئوية.

الخصائص الرئيسية

هيكل بسيط، فعال من حيث التكلفة:

أجزاء قليلة، وعمليات تصنيع ناضجة، مما يجعلها واحدة من أكثر أنواع أدوات التوصيل فعالية من حيث التكلفة.

خالية من التشحيم، صيانة منخفضة:

لا يحتوي على أزواج احتكاك معدنية، ولا يتطلب إضافة أي زيت أو شحم أثناء التشغيل، مما يحقق "صفر صيانة" تقريبًا، ويحتاج فقط إلى فحص دوري.

أداء جيد للتخميد والتوسيد للاهتزاز:

تمتص الحلقات المرنة المصنوعة من المطاط/البولي يوريثين الاهتزازات الالتوائية وأحمال الصدمات المعتدلة بشكل فعال، مما يحمي معدات القيادة مثل المحركات وعلب التروس.

يمتلك بعض القدرة على تعويض الاختلال:

يمكن أن يعوض عن المحاذاة المحورية الصغيرة (الاعتماد على الخلوص بين المسامير والثقوب) والشعاعي والزاوي (عادةً الزاوي ≥ 0.5 درجة).

العزل الكهربائي:

تعتبر كل من دبابيس النايلون والحلقات المطاطية من المواد العازلة، والتي يمكن أن تقطع مسارات تيار العمود وتمنع التآكل الكهربائي للمحمل.

خفيفة الوزن، لحظة منخفضة من القصور الذاتي:

تعمل الكثافة المنخفضة لدبابيس النايلون على تقليل تأثيرها على خصائص التشغيل والإيقاف الخاصة بأداة التوصيل.

سهلة التركيب:

يتيح تحديد الموضع عبر الحنفيات متطلبات مريحة نسبيًا لمحاذاة التثبيت.

مجالات التطبيق الأساسية

الاتصال بين المحركات والآلات المدفوعة في المراوح والمضخات وضواغط الهواء وغيرها من المعدات العامة لمعالجة السوائل (التطبيق الأكثر شيوعًا).

الناقلات الخفيفة، الخلاطات، آلات التعبئة والتغليف، الآلات الزراعية.

مجموعات المولدات الصغيرة والمتوسطة ووحدات الضاغط.

العديد من الآلات الصناعية الخفيفة والكيميائية حيث تكون التكلفة حساسة وظروف التشغيل معتدلة.
