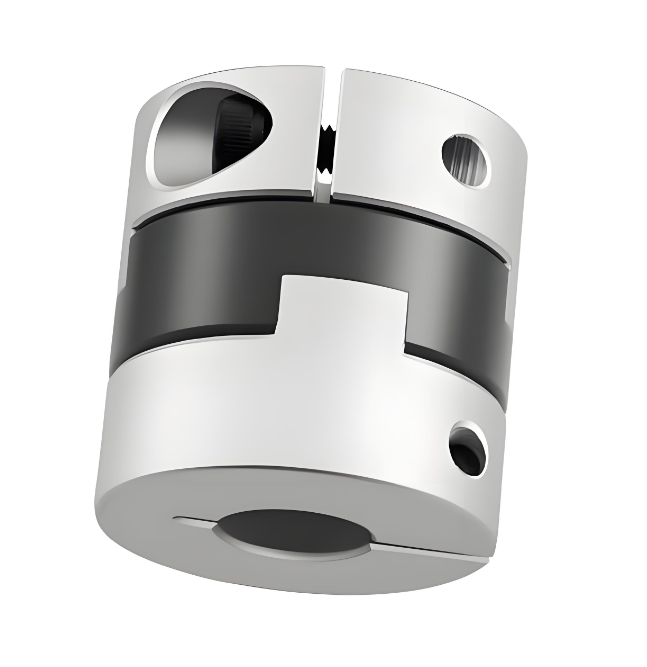

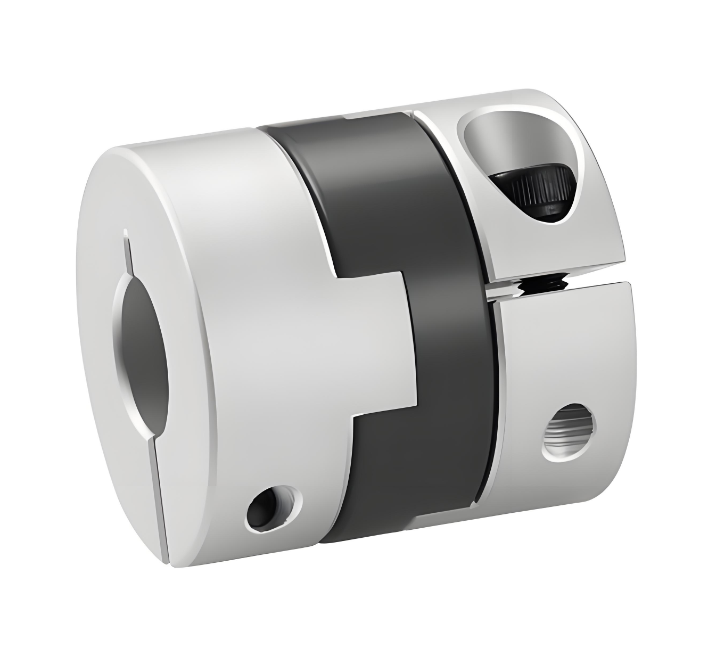

RSK-CPHCS وصلات سبائك الألومنيوم عالية الدقة من نوع أولدهام من النوع القصير

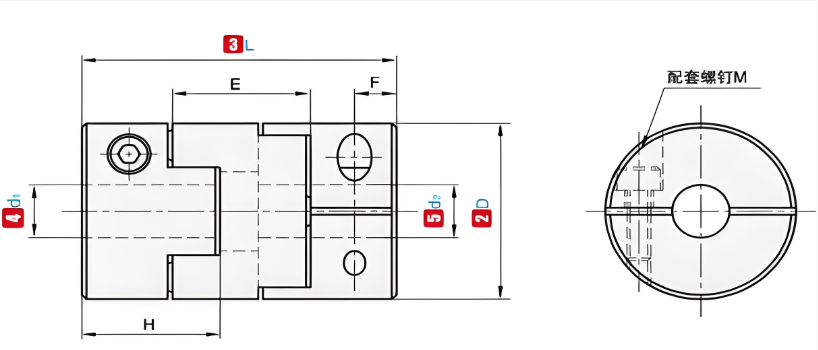

代号

اسم الرمز

D

L

常用D1/D2 内径尺寸     القطر الداخلي القياسي (مم)

E

F

H

M

拧紧扭矩

تشديد عزم الدوران (نيوتن متر)

RSK-CPHCS

12

14.9

3  4  5

4.9

2.5

7.3

م2

0.4

16

21

4 5 6 6.35

7

3

10.4

م2.5

0.8

20

22.1

5  6  6.35  7  8

8.1

3

10.9

م2.5

0.8

25

27.2

5  6  6.35      8  9  9.525  10  11  12

11.2

4

13.5

م3

1.2

32

33.3

5  6            8  9  9.525  10  11  12  12.7  14  15  16

13.3

5

16.5

م4

2.5

代号

اسم الرمز

D

L

额定扭矩       تصنيف عزم الدوران (نيوتن متر)

容许偏心       السماح بالتحيز (مم)

容许偏角   السماح بالإمالة (∠°)

容许轴向偏差    السماح بالانحراف المحوري (مم)

قم بالسماح بـ RPM

الصلابة الالتوائية الثابتة (N.m/rad)

惯性矩          لحظة القصور الذاتي (N.m)

الوزن (جم)

RSK-CPHCS

12

14.9

0.5

0.6

2

±0.20

12000

9

7.1x10 ^-8

3

16

21

0.7

1

9000

30

3.0x10 ^-7

8

20

22.1

1.2

1.3

6500

47

7.4x10 ^-7

13

25

27.2

1.5

1.5

5500

85

2.2x10 ^-6

24

32

33.3

4.5

2

4500

190

7.3x10 ^-6

48
