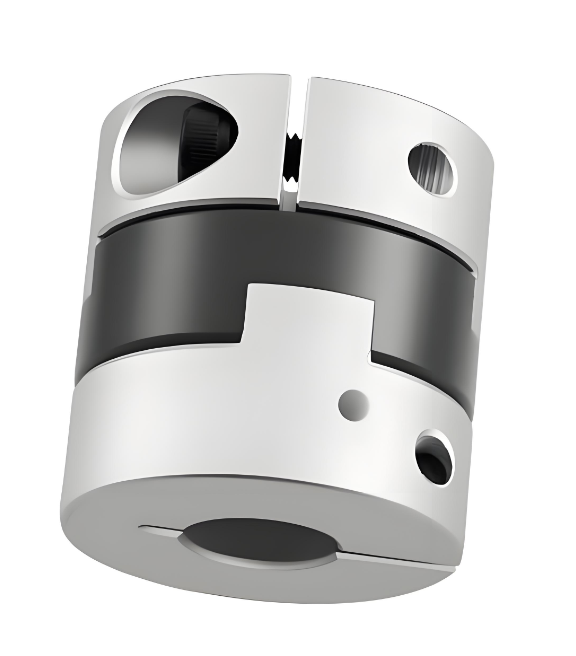

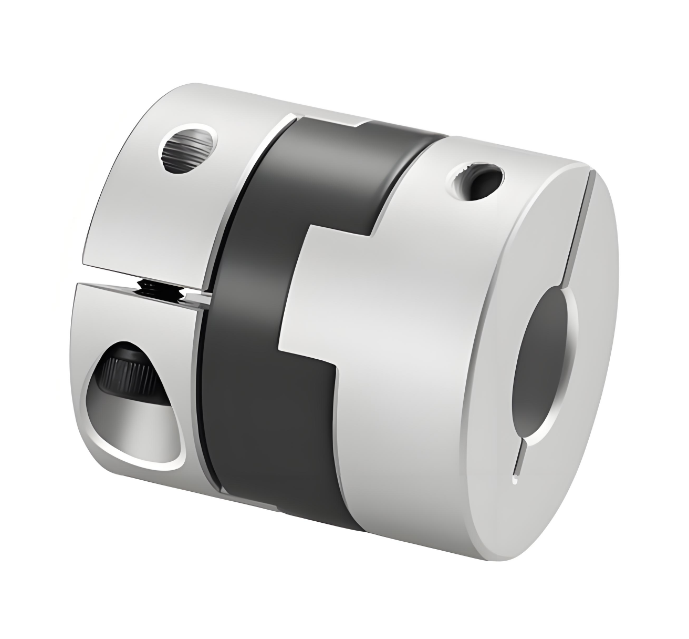

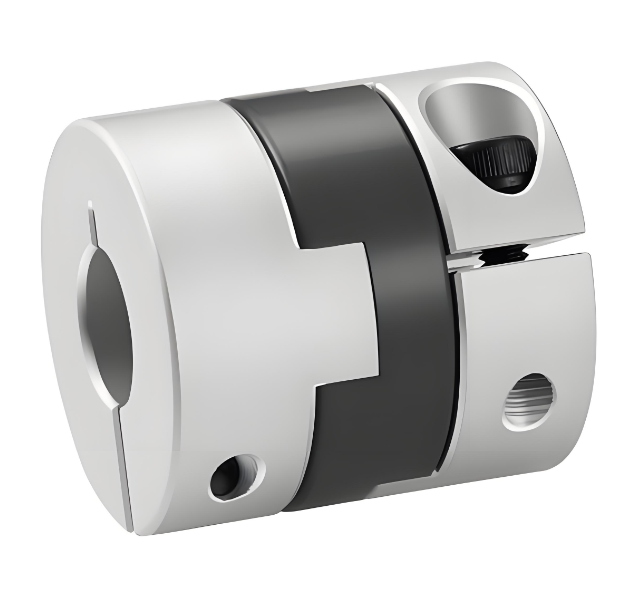

RSK-CPHPCG وصلات من الفولاذ المقاوم للصدأ ذات عزم دوران عالي من النوع المشبك

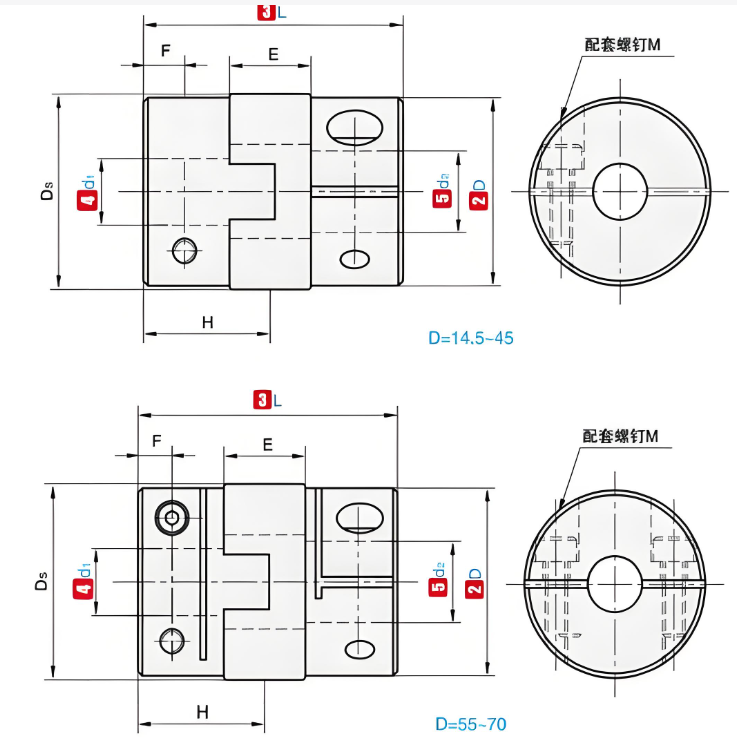

代号

اسم الرمز

D

L

常用D1/D2 内径尺寸     القطر الداخلي القياسي (مم)

E

F

H

M

拧紧扭矩

تشديد عزم الدوران (نيوتن متر)

RSK-CPHPCG

14.5

18.4

4  5  6  6.35

5.5

3.3

8.9

م2.5

0.8

16.8

24.4

4  5  6  6.35

6.2

4.2

12.0

م3

1.2

20

27.2

5  6  6.35  7  8  9  9.525  10

7.3

4.5

13.4

م3

1.2

26

30.4

5  6  6.35  7  8  9  9.525  10  11  12

7.5

5.0

15.0

م4

2.5

30

33

5  6  6.35  7  8  9  9.525  10  11  12  12.7  14

8.8

6.0

16.0

م4

2.5

34

34

5  6  6.35  7  8  9  9.525  10  11  12  12.7  14  15  16

8.5

6.0

16.5

م5

5

38

40

5  6  6.35  7  8  9  9.525  10  11  12  12.7  14  15  16  17  18  19  20

9.7

7.0

19.5

م5

5

代号

اسم الرمز

D

L

额定扭矩      تصنيف عزم الدوران (نيوتن متر)

容许偏心      السماح بالتحيز (مم)

容许偏角  السماح بالإمالة (∠°)

容许轴向偏差    السماح بالانحراف المحوري (مم)

قم بالسماح بـ RPM

الصلابة الالتوائية الثابتة (N.m/rad)

惯性矩         لحظة القصور الذاتي (N.m)

الوزن (جم)

RSK-CPHPCG

14.5

18.4

1.6

0.6

2

±0.12

8000

80

2.0x10 ^-7

17

16.8

24.4

2.2

0.8

6500

220

1.0x10 ^-6

30

20

27.2

3.2

1.2

5500

320

1.0x10 ^-6

48

26

30.4

6

1.8

±0.25

4500

400

1.0x10 ^-6

90

30

33

15

4500

1100

1.0x10 ^-5

120

34

34

16

2.2

3500

2200

1.0x10 ^-5

172

38

40

28

3500

3200

1.0x10 ^-5

250
