المواصفات

إنها أداة توصيل بسيطة وفعالة من حيث التكلفة لتطبيقات عزم الدوران العالي

توفر مقاومة الصدمات، وتخميد الاهتزاز، والقدرة على التكيف مع الأحمال المختلفة حماية معززة للمعدات

التثبيت السريع والإزالة يوفر الوقت والجهد

عمر خدمة طويل جدًا

هيكل بسيط وسهولة الصيانة

متطلبات التثبيت منخفضة ومجموعة واسعة من التصاميم

متطلبات دقة التثبيت لوصلات الشبكة الزنبركية السربنتينية أقل من تلك الخاصة بالوصلات العامة

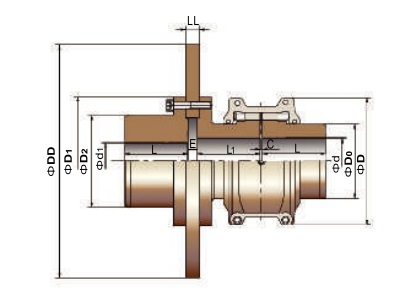

نموذج	عزم الدوران الاسمي/ تينيسي ن.م	عزم الكبح تينيسي ن.م	السرعة المسموح بها/ N دورة في الدقيقة	الحد الأقصى لثقب المحور/ د1 مم	الحد الأقصى لثقب المحور d مم	الطول المحوري L مم	بين الطول L1 مم	علبة الكبح الأبعاد الخارجية د مم	عرض علبة الكبح إل إل مم	د مم	D2 مم	الفضاء C مم	الفضاء E مم	الوزن (لا يوجد ثقب ولا قرص) كجم	شحن الزيت (كجم)
6060 طن	684	230	3690	80	56	75	75	315	30	150	105	3	20	14.4	0.086
6070 طن	994	330	3500	85	65	80	80	315	30	160	110	3	20	18.3	0.113
6080 طن	2050	680	3160	95	80	95	95	315	30	190	122	3	20	30.4	0.172
6090T	3730	1240	3060	110	95	105	105	400	30	210	142	3	20	44.3	0.254
6100 طن	6280	2090	2074	130	110	125	125	400	30	250	172	5	20	75.6	0.426

6110T	9320	3100	1900	150	120	135	135	450	30	270	198	5	20	112.6	0.508
6120 طن	13700	4500	1750	170	140	155	155	500	30	310	225	6	20	142.5	0.735
6130 طن	19900	6600	1550	190	170	175	160	560	30	346	238	6	20	192.3	0.908
6140 طن	28600	9500	1450	210	200	190	170	630	30	384	268	6	20	262.3	1.135
6150 طن	39800	13200	1300	240	215	200	190	710	30	450	298	6	20	335.6	1.952

6160 طن	55900	18600	1150	265	240	215	200	800	30	500	328	6	20	480.2	2.815
6170 طن	74600	24800	950	310	280	230	210	800	30	570	390	10	20	660.2	3.496
6180 طن	103000	34300	920	325	300	270	220	900	30	630	430	10	30	910.5	3.768
6190 طن	137000	45600	890	350	320	290	240	900	30	680	480	10	30	1128	4.400
6200 طن	186000	62000	780	390	360	320	260	1000	30	760	530	10	30	1572	5.630

6210T	249000	83000	820	420	380	350	310	1200	30	850	580	13	30	2126	10.53
6220 طن	336000	112000	650	450	420	390	330	1400	30	930	620	13	30	2785	16.07
6230 طن	435000	145000	550	490	450	420	380	1800	30	1000	660	13	30	3584	24.06
6240 طن	559000	186000	500	520	480	450	420	2200	30	1100	7051	13	30	4735	33.82

وصف

إنها أداة توصيل بسيطة وفعالة من حيث التكلفة لتطبيقات عزم الدوران العالي.

تجمع قارنة التوصيل الشبكية الزنبركية السربنتينية Jiangsu RSK بين قدرة عزم الدوران العالية لقارنات التروس مع مرونة الوصلات المرنة، مما يجعلها خيارًا أبسط وأكثر مثالية بين القارنات المتوسطة إلى الثقيلة. يعمل تصميمه سريع التفكيك على التخلص تمامًا من صعوبات التركيب والإزالة، مما يوفر حل اقتران أكثر اقتصادًا وموثوقية.

توفر مقاومة الصدمات، وتخميد الاهتزاز، والقدرة على التكيف مع الأحمال المختلفة حماية معززة للمعدات.

تتكون الأسطح المسننة لوصلة التوصيل الشبكية الزنبركية السربنتينية RSK من أسطح منحنية متعددة، مما يسمح بتغير منطقة التلامس وفقًا للتغيرات في الحمل. يمكّن هذا التصميم أداة التوصيل من تحمل تأثيرات الحمل والأحمال المتغيرة بشكل أفضل، مما يضمن قدرًا أكبر من الأمان أثناء بدء التشغيل أو في ظل ظروف التحميل غير المتساوية. علاوة على ذلك، يمتص ناقل الحركة المرن للزنبرك قدرًا كبيرًا من قوى الاهتزاز. يقلل تأثير التخميد من اهتزازات الصدمات بنسبة تزيد عن 36%، مما يجعله مرشحًا حقيقيًا للصدمات والاهتزازات لأنظمة نقل الطاقة.

التثبيت السريع والإزالة يوفر الوقت والجهد.

بهدف معالجة الصعوبات وأوجه القصور في تركيب وتفكيك أدوات التوصيل، قامت شركة RSK بتطوير أداة توصيل سريعة التفكيك جديدة تمامًا. إنها تعتمد واجهة سطحية مدببة وتستخدم العديد من البراغي عالية القوة على الوجه النهائي لتطبيق القوة، وتحقيق تأثيرات التوسع والاتصال. يسمح هذا التصميم بملاءمة الخلوص أثناء التثبيت مع تقديم أداء ملائم للتداخل، مما يوفر أكثر من 70% من الوقت مقارنة بالمنتجات التقليدية الملائمة للتداخل.

عمر خدمة طويل جدًا.

يتم تصنيع الزنبرك المخروطي من سبائك الفولاذ عالية القوة ويخضع لعملية معالجة حرارية صارمة لتحقيق صلابة ومرونة فائقة. سطح الزنبرك يتم سفعه بالرمل بدقة لضغط البنية الجزيئية للطبقة السطحية، مما يؤدي إلى تعزيز مقاومة التآكل وإطالة عمر الخدمة.

هيكل بسيط وسهولة الصيانة.

متطلبات التثبيت منخفضة ومجموعة واسعة من التصاميم.

متطلبات دقة التثبيت لوصلات الشبكة الزنبركية السربنتينية أقل من تلك الخاصة بالوصلات العامة. يمكن أن يتأرجح الزنبرك بحرية داخل أخاديد الأسنان للكم نصف المزدوج، مما يسمح بانحرافات شعاعية وزاوية ومحورية كبيرة بين العمودين. وطالما بقيت هذه الانحرافات ضمن نطاق معين، فإنها لن تؤثر على أداء نقل الطاقة، ولن تولد ضوضاء أو تؤثر على عمر الخدمة.
